Rohde&Schwarz 1802.0001.04 | Oszilloskop RTO6 Serie, Grundgerät, 4 Kanal, bis 6 GHz, bis 20 GSa/s, 200 Mpts

Herstellernummer: 1802.0001.04

Rohde & Schwarz 1802.0001.04 | Oszilloskop RTO6 Serie, 4 Kanal, bis zu 6 GHz Bandbreite (je nach Option), bis zu 20 GSa/s, 200 Mpts Standardspeicher je Kanal (optional erweiterbar), 15,6“ Touchscreen-Display, 16 Kanal MSO optional, 2-Kanal Signalgenerator optional.

  • Kanäle: 4 (16 Kanal MSO Option verfügbar)
  • Bandbreite: 600 MHz, 1 GHz, 2 GHz, 3 GHz, 4 GHz, 6 GHz (je nach Option)
  • Display: 15,6“ Full HD Touchscreen
  • Abtastrate: 10 GSa/s je Kanal // 20 GSa/s bei 2 Kanal (4 GHz, 6 GHz Modell)
  • Speicher: 200 Mpts / Kanal (optional erweiterbar)
  • Auflösung: 8 bit ADC, bis zu 16 bit
  • Effective Number of Bits (ENOB): bis zu 9,4
  • Aktualisierungsrate: 1 Mio wfms/s
  • Genauigkeit der Zeitbasis: 10 ppb (inklusive OCXO)
  • Abmessungen: 450 mm x 315 mm x 204 mm

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Beschreibung

1802.0001.04 | Oszilloskop RTO6 Serie, Grundgerät, 4 Kanal, bis 6 GHz, bis 20 GSa/s, 200 Mpts


Bitte beachten Sie: Das hier vorgestellte Oszilloskop RTO6 ist lediglich das Grundgerät. Bitte wählen Sie unbedingt noch eine entsprechende Bandbreiten-Option.


Mit dem neu entwickelten Oszilloskop RTO6 hebt Rohde & Schwarz seine erfolgreiche RTO-Serie auf ein komplett neues Level. In der Entwicklung des RTO6 wurde in bislang nie dagewesenem Ausmaß auf das Kundenfeedback zu den erfolgreichen RTE1000 / RTO2000 Oszilloskopen gehört. Das RTO6 ist somit exakt auf das Feedback der Anwender ausgelegt und optimiert:

  • Großer 15,6-Zoll-Touchscreen: Ein größeres Display wurde von vielen Kunden gewünscht, um den Anzeigebereich zu vergrößern und mehr Signaldetails zu sehen.
  • Neue Benutzeroberfläche: Die neue Benutzeroberfläche des RTO6 vereinfacht Messabläufe und ermöglicht eine deutlich unkompliziertere Bedienung, zum Beispiel durch konsistente Arbeitsabläufe, komprimierte Menüs sowie einem frischen und modernen Look & Feel.
  • Zonentrigger als Standardfunktion: Der Zonentrigger von R&S ist einzigartig, da er als einziger Trigger dieser Art den Zeit- und Frequenzbereich unterstützt.
  • Größerer Standardspeicher:Der größere Standardspeicher des RTO6 ermöglicht lange und/oder mehrfache sequenzielle Erfassungen und reduziert den Bedarf an kostspieligen Speichererweiterungen.
  • Trigger & Decode-Pakete:Für das RTO6 überarbeitete R&S Optionsstruktur und erstellte neue, sinnvoll kombinierte Trigger- & Decode-Pakete. Dies vereinfacht die Auswahl des passenden Paketes, ohne die Anwendungsmöglichkeiten und Funktionalitäten einzuschränken.

Auch beim RTO6 setzt Rohde & Schwarz weiterhin auf die bewährten Technologie-Bausteine, die die RTO-Oszilloskope bereits in der Vergangenheit auszeichneten:

  • Ultimative Messgeschwindigkeit- durch einen eigenen ASIC und optimierte Signalverarbeitung:

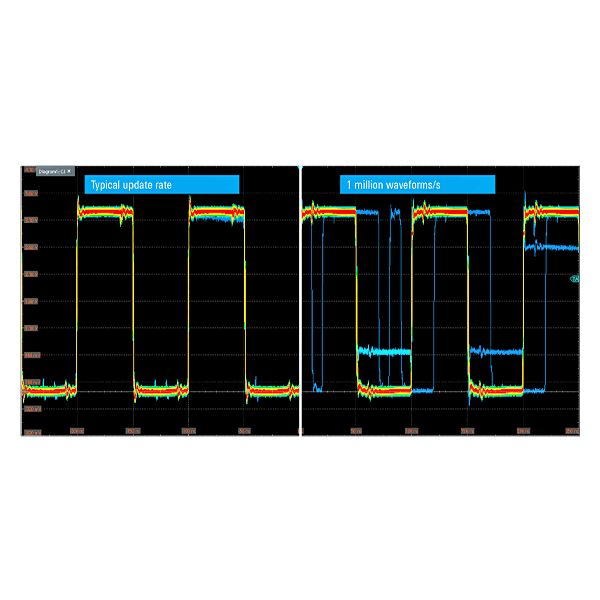

    • 1 Million Wellenformen pro Sekunde - um Signalanomalien schnell zu finden
    • Reaktionsschnelle Gerätesteuerung - auch bei aktiven Messungen, Histogrammen, Masken, etc.
  • Exzellente Signaltreue- durch rauscharmes Frontend, flachen Frequenzgang & Single-Core-ADC
    • o Hervorragende Frontend-Komponenten: symmetrische BNC-Eingänge, hervorragende Kanal-zu-Kanal-Isolation - dadurch rauscharmes Verhalten und minimiertes Übersprechen
    • Flacher Frequenzgang - für genaue Messergebnisse unabhängig von den Frequenzkomponenten des Signals
    • Ultrabreiter SFDR (spurious-free dynamic range) - für genaue Messungen
    • Bis zu 9,4 ENOB (HD-Modus) - für eine äußerst wettbewerbsfähige Messleistung
  • Digitaler Trigger- für einzigartige Triggermöglichkeiten
    • Höchste Triggerempfindlichkeit - bei voller Gerätebandbreite
    • Triggern auf kleinste Signaldetails - mit bis zu 16 Bit Auflösung
  • HD-Modus- einzigartiger digitaler Tiefpassfilter
    • Bis zu 16-Bit-Auflösung - für schärfere Wellenformen zur Erkennung kleinster Details
    • einstellbare Bandbreite - zur Anpassung an die Eigenschaften des anliegenden Signals
  • Herausragende FFT-Fähigkeiten
    • Mehrkanal-Spektrumanalyse - zur parallelen Analyse verschiedener Signale
    • Zonentrigger im Frequenzbereich - für visuelle Triggerzone im FFT-Signal
  • Breite Anwendungsabdeckung- um neue und komplexe Probleme anzugehen
    • Große Auswahl an grundlegenden Analysefunktionen - mit einem reichhaltigen Werkzeugsatz für die Fehlersuche
    • Anwendungsspezifische Software - für heutige und zukünftige Anforderungen
    • Trigger- & Dekodierpakete - für das Debuggen von Kommunikationsschnittstellen
    • Konformitätstest - zur Validierung Ihres Designs
