Doppelpulstest-Lösung für Leistungshalbleiter von Tektronix.

Es wird allgemein erwartet, dass Bauelemente mit großer Bandlücke (Wide Bandgap), die Transistoren aus Siliziumkarbid (SiC) und Galliumnitrid (GaN) verwenden, die herkömmlichen Leistungs-MOSFETs und IGBTs auf Siliziumbasis in der Leistungselektronik und Motorsteuerung weitgehend ersetzen werden, da sie höhere Schaltgeschwindigkeiten und geringere Leistungsverluste aufweisen. Neue Stromrichterdesigns, die auf SiC- und GaN-MOSFETs basieren, erfordern ein sorgfältiges Design und Testen, um die Leistung zu optimieren.

dataTec Redaktion
22.02.2024
Lesedauer 3 Min.
684
0
Tags :
Halbleitertechnik Applikationsbericht Anwendung OSZILLOSKOPE Applikation

Beschleunigen Sie die Validierung von SiC- und GaN-Energie­systemen.

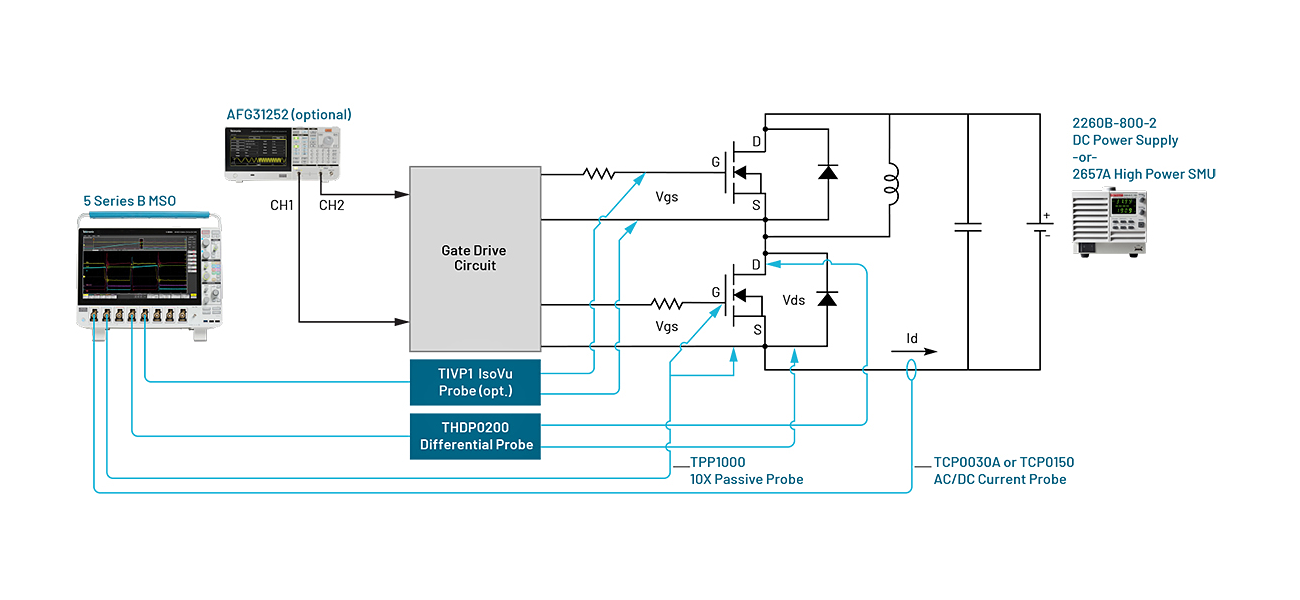

Die Doppelpulsprüfung (DPT) misst effizient eine Reihe wichtiger Parameter während des Ein- und Ausschaltens und der Recovery. Das Einrichten und Durchführen dieser Messungen kann manuell erfolgen, aber die Automatisierung beschleunigt den Prozess und trägt zu genauen, konsistenten Ergebnissen bei. Die für die Oszilloskope der MSO 5B-Serie von Tektronix erhältliche Option Wide Bandgap Double Pulse Test Softwareapplikation (5-WBG-DPT) automatisiert die Einrichtung des Geräts und führt Standardmessungen für Energieverlust und Timing durch. Intelligente Differenzial­spannungs- und -stromtastköpfe, die mit dem Oszilloskop kommunizieren, vereinfachen die Einrichtung weiter.

Testlösungspaket Tektronix SOLN-WBG

Diese Testlösung vereinfacht die Analyse von Systemen mit großen Bandlücken und ermöglicht Teams die schnelle Messung wichtiger WBG-DPT-Parameter.


Highlights:
  • Einzigartige Algorithmen zur Flankenverfeinerung für die Analyse verrauschter Signalformen
  • On-Scope-Analyse mit 13 normkonformen Messungen gemäß JEDEC und IEC direkt auf dem Messgerät
  • 1 GHz Bandbreite für die einfache Analyse hochfrequenter bzw. schnell schaltender Signale
  • High-Side- und Low-Side-Tastköpfe mit hoher Rauschunterdrückung

Paket bestehend aus:
  • Oszilloskop MSO58B, 8-Kanal mit 1 GHz Bandbreite
  • Oszilloskop-Softwareapplikation 5-WBG-DPT für normenkonforme Doppelpulsmessungen
  • Oszilloskop-Softwareapplikation 5-PWR für erweiterte Leistungsmessungen
  • Hochspannungs-Differenztastkopf THDP0200 mit 200 MHz, ±750 V
  • AC/DC-Stromtastkopf TCP0030A mit 30 A RMS 120 MHz oder TCP0150 mit 150 A RMS 20 MHz
  • PC-Analyse-Software TekScope für die PCs Ihrer Teams als Erweiterung des Oszilloskops mit den gleichen Analyse- und Messfunktionen
  • Kollaborative Arbeitsumgebung / Datenspeicher TekDrive ermöglicht die nahtlose Zusammenarbeit zwischen Mitarbeitern und Teams überall auf der Welt
  • 3 Jahre Total-Protection-Plan inkl. erweiterter Garantie und Kalibrierungsservice
SOLN-WBG

SOLN-WBG
Referenzlösung für Doppelimpulstests mit großer Bandlücke, 1 GHz Bandbreite
Lieferzeit auf Anfrage

Die Einzelkomponenten.

Produktgalerie überspringen
MSO58B-5-BW-1000
Tektronix
MSO58B-5-BW-1000
MSO 5 B Serie Mixed Signal Oszilloskop, 8 Kanal, 1 GHz Bandbreite
Auf Anfrage
Lieferzeit auf Anfrage
5-WBG-DPT
Tektronix
5-WBG-DPT
Doppelpulstest bei großen Bandlücken, Software-Option für MSO Serie 5
6.550,00 €
Lieferzeit auf Anfrage
5-PWR
Tektronix
5-PWR
Installed Option; Advanced Power Measurement And Analysis - Tektronix MSO 5 Serie
Auf Anfrage
Lieferzeit auf Anfrage
THDP0200
Tektronix
THDP0200
Differential Probe; 200 MHz Tekvpi Differential High Voltage Probe
3.290,00 €
2 auf Lager. Versandfertig in 1 Arbeitstag
TCP0030A
Tektronix
TCP0030A
AC/DC Stromzange, 5 A und 30 A, Bandbreite DC bis 120 MHz, TekVPI-Schnittstelle
6.810,00 €
Lieferzeit auf Anfrage
TCP0150
Tektronix
TCP0150
Stromzange, TekVPI, 5 mA - 150 A, DC - 20 MHz
8.070,00 €
Lieferzeit auf Anfrage
TEKSCOPE-PRO-AUTO
Tektronix
TEKSCOPE-PRO-AUTO
Pro-Automotive-Lizenz für TekScope PC-Software; unbefristete Lizenz für 2 Einzelplätze
Auf Anfrage
Versandfertig in 5 bis 10 Arbeitstagen

Weitere Komponenten für zusätzliche Funktionen.

  • Optisch isolierter IsoVu-Tastkopf mit extrem hoher Gleichtakt-Rauschunterdrückung und präzisen Messergebnissen, um versteckte Details bei High-Side-VGS-Messungen aufzudecken
  • 2-Kanal Arbiträr-Funktionsgenerator mit integriertem Doppelpulstests (herunterladbares Plugin) zur Erzeugung von Spannungsimpulsen mit unterschiedlichen Pulsbreiten auf die DUTs
  • Programmierbare 3-Kanal DC-Stromversorgung für die Gate-Treiberleistung
  • Hochspannungs-DC-Stromversorgung oder SourceMeter für VDD, die an den Drain des Transistors angelegte Spannung
Produktgalerie überspringen
TIVP1
Tektronix
TIVP1
Isolierter Tastkopf IsoVu, Generation 2, 1 GHz, ±2.500 V, Differential Probe
34.900,00 €
Lieferzeit auf Anfrage
AFG31252
Serie
Tektronix
AFG31252
Arbiträr-Funktionsgenerator, Sinus 1 µHz bis 250 MHz, 2 Kanal, Amplitudenauflösung 14 Bit
18.700,00 €
1 auf Lager. Versandfertig in 1 Arbeitstag
2230-30-3
Keithley
2230-30-3
Programmierbares DC Netzgerät, 3 Kanal, 30 V, 3 A, 195 W, 2230 Serie
1.990,00 €
Lieferzeit auf Anfrage
2260B-800-2
Keithley
2260B-800-2
Programmierbares Gleichspannungsnetzgerät 800 V, 2.88 A, 720 W
3.940,00 €
Lieferzeit auf Anfrage
2657A
Keithley
2657A
SourceMeter, High Power SMU, 3000 V / 20 mA oder 1500 V / 120 mA, max 180 W
Auf Anfrage
Lieferzeit auf Anfrage
