Pico PicoScope 4444 1000 V CAT III-Kit | USB-Oszilloskop 4444 inkl. 3x PicoConnect 442 & 1x TA271 (PQ074)

Name: PicoScope 4444 1000 V CAT III-Kit | USB-Oszilloskop 4444 inkl. 3x PicoConnect 442 & 1x TA271 (PQ074)
Brand: Pico
SKU: PQ074
Price: 2035.0 EUR
Availability: InStock

Herstellernummer: PQ074

Lieferzeit auf Anfrage

2.035,00 €

zzgl. MwSt. 2.421,65 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

Pico PQ074 | PicoScope 4444 1000 V CAT III Differenzial-Oszilloskop Kit mit 4 realen Differenz-Eingängen, flexibler 12- oder 14-Bit Auflösung, 20 MHz Bandbreite, 3 PicoConnect 442 Probes.

4 echte differenzielle Kanäle (ohne Referenzerdung)
Flexible 12- oder 14-Bit Auflösung
20 MHz Bandbreite (10 MHz mit PicoConnect 442 1000 V CAT III Probe)
256 MS Speichertiefe
Bis 400 MS/s Sampling Rate
Intelligente Tastkopf-Schnittstelle zur Erkennung, Identifizierung und Kompensation kompatibler Tastköpfe / Probes
Stromversorgung über USB-Anschluss
Schnittstelle USB 3.0 (USB 2.0 kompatibel)
Maße: 190 x 170 x 40 mm
Gewicht: < 500 g

Technische Daten

Abmessungen (L x B x H) (mm):	170 x 190 x 40
Anzahl Kanäle:	4
Artikelnummer:	PQ074
Bandbreite (MHz):	20
Besonderheiten:	3 × PicoConnect 442 Tastköpfe, 1 × TA271 D9-BNC Adapter
Counter:	Nein
DVM:	Nein
Funktionsgenerator:	Nein
Garantie (Jahre):	5
Gewicht (kg):	0,5
Modell:	4444 CAT3 Kit
Samplerate:	400 MSa/s
Schnittstellen:	USB 3.0
Segmentierbarer Speicher:	Ja
Signalerfassungsrate:	10.000 wfms/s
Speichertiefe:	256 MPts
Triggerarten:	None, auto, repeat, single, rapid, Edge, window, pulse width, window pulse width, dropout, window dropout, interval, runt, logic
Vertikale Auflösung:	12-bit

Dokumente und Downloads

Datenblatt

pdf | 5.32 MB

Beschreibung

PicoScope 4444 1000 V CAT III-Kit | USB-Oszilloskop 4444 inkl. 3x PicoConnect 442 & 1x TA271 (PQ074)

Das USB-Oszilloskop verfügt über vier signalgerechte Differenzialeingangskanäle und eine Reihe von Zubehörteilen für Messungen von 1000 V CAT III-Anwendungen.

Das PicoScope USB-Oszilloskop 4444 befasst sich mit dem von Jahr zu Jahr wiederkehrenden Problem, präzise Messungen von Beispielskurven an Stromkreiselementen ohne Referenzerdung vorzunehmen, ohne das Risiko eines Kurzschlusses einzugehen, der das zu testende Gerät oder das Messinstrument beschädigen könnte.

Das PicoScope 4444 eignet sich optimal zum Einsatz in der Entwicklung und Produktion von Hybrid- und Elektrofahrzeugen. Der große Spannungsbereich ist ideal, um Messungen direkt an Batterie, Wandler, Motor und Ladegerät vorzunehmen. Die große Speichertiefe, eine hohe Auflösung und starke Zoomfunktionen machen verborgene Detailinformationen in Wellenform sichtbar. Darüber hinaus lassen sich mit dem PicoScope 4444 auch Aktoren und Sensoren charakterisieren sowie serielle Bus-Systeme aus dem Automotive-Bereich dekodieren (CAN, CAN FD, LIN und FlexRay).

Mit intelligenter Tastkopf-Schnittstelle zur Erkennung, Identifizierung und Kompensation kompatibler Tastköpfe / Probes.

Lieferumfang

Oszilloskop Picoscope 4444 mit 3 PicoConnect 442 Probes und 1 TA271 D9-BNC Adapter
PA149 Transportkoffer

Zubehör

Pico
TA311

Messspitzen 4mm 1000 V CAT III für PicoScope 4444, rot

Lieferzeit auf Anfrage

6,00 €

Pico
TA325

Stromzange, 3 phasig, AC 30/300/3000A, 10Hz-20kHz 3x BNC Anschluss, Batteriebetrieb, ø=19,4 cm

Lieferzeit auf Anfrage

739,00 €

Pico
TA326

Stromzange, 1 phasig, AC 30/300/3000A, 10Hz-20kHz BNC Anschluss, Batteriebetrieb, ø=19,4 cm

Lieferzeit auf Anfrage

349,00 €

Pico
TA327

Klemmhaken 4mm, unisoliert, für PicoScope 4444, schwarz

Lieferzeit auf Anfrage

9,00 €

Pico

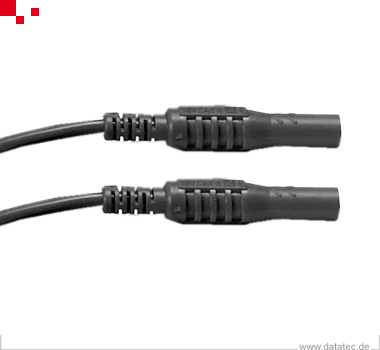

TA308

Sicherheitsmessleitung 4 mm, 1000 V CAT III, für PicoScope 4444, 0,5m, schwarz

Lieferzeit auf Anfrage

8,00 €

Pico
TA309

Sicherheitsmessleitung 4 mm, 1000 V CAT III, für PicoScope 4444, 0,5m, rot

Lieferzeit auf Anfrage

8,00 €

Pico

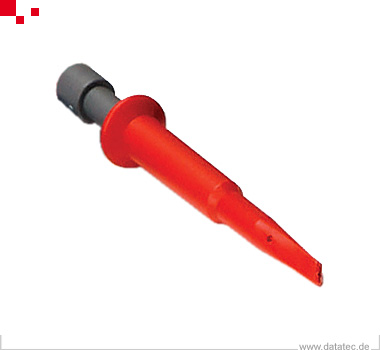

TA328
