OMICRON Lab Bode 100 | Vektor-Netzwerk- & Impedanz-Analysator, 1 Hz bis 50 MHz, integr. Gain/Phase-Meter

Herstellernummer: BODE100

OMICRON Lab Bode 100
OMICRON Lab Bode 100
OMICRON Lab Bode 100
OMICRON Lab Bode 100
OMICRON Lab Bode 100
OMICRON Lab Bode 100
OMICRON Lab Bode 100
OMICRON Lab Bode 100
OMICRON Lab Bode 100
OMICRON Lab Bode 100
OMICRON Lab Bode 100
OMICRON Lab Bode 100
OMICRON Lab Bode 100
OMICRON Lab Bode 100
OMICRON Lab Bode 100

Nachbestellt - im Zulauf. Lieferzeit auf Anfrage

5.290,00 €

zzgl. MwSt. 6.295,10 € zzgl. Versandkosten

Sie möchten eine Angebotsanfrage stellen? Bitte Artikel in den Warenkorb legen und dort Angebotsanfrage abgeben.
Bildungspreis anfragen
Highlights Technische Daten Dokumente und Downloads Detailbeschreibung Lieferumfang Zubehör

OMICRON Lab Bode100 | Vektor-Netzwerkanalysator, Gain/Phase-Meter und Impedanzanalysator von 1 Hz bis 50 MHz.

  • Signalquelle:
    - Frequenzbereich: 1 Hz bis 50 MHz
    - Ausgangspegel: -30 dBm bis 13 dBm / 0.01 Vrms bis 1 Vrms (bei 50 Ω Last)
    - Anschluss: BNC-Buchse
  • Messkanäle
    - Eingangsimpedanz 50 Ω - 1 MΩ  / 50 pF (auch per Software einstellbar)
    - Empfängerbandbreite wählbar von 1 Hz bis 5 kHz
    - Eingangsabschwächer einstellbar 0 dB bis 40 dB
    - Eingangsempfindlichkeit 100 mVrms (bei 0 dB Eingangsabschwächer)
    - Dynamik: > 100 dB (bei 10 Hz Empfängerbandbreite)
    - Anschluss: BNC-Buchsen
  • Sonstiges:
    - Rückseitiger USB-Anschluss
    - Rückseitiger Anschluss zum ext. Netzteil
    - Maße: B 260 x H 50 x T 265 mm
    - Gewicht: < 2 kg

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Dokumente und Downloads

Broschüre
pdf | 0.61 MB

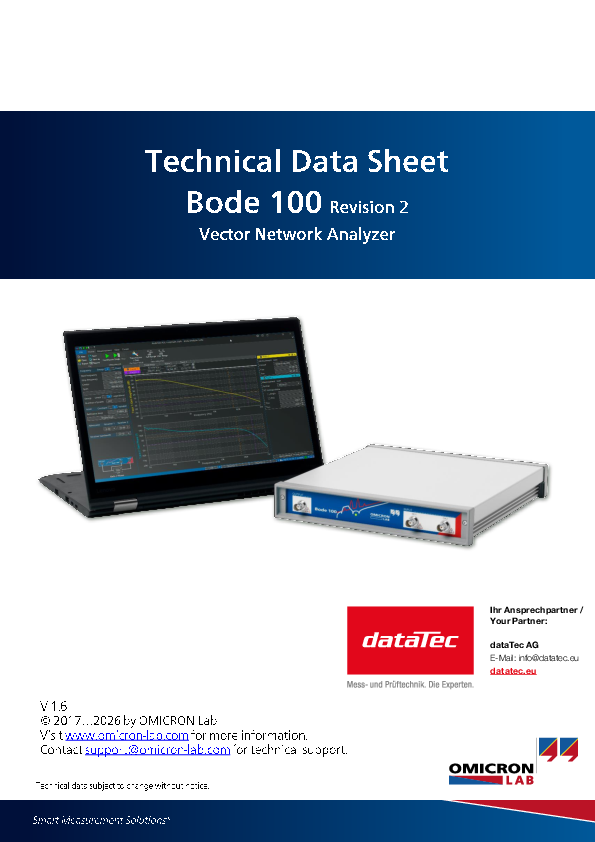

Datenblatt
pdf | 0.33 MB

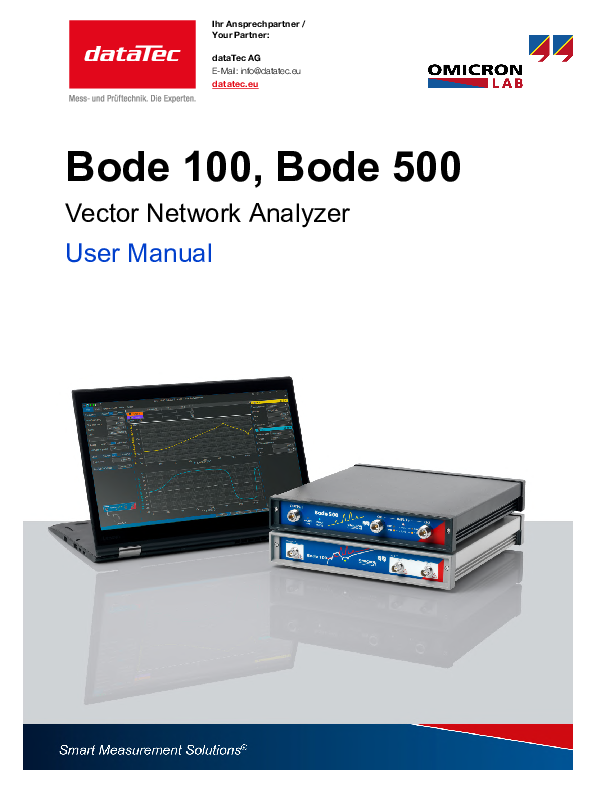

Handbuch
pdf | 11.70 MB
Schnellstartguide
pdf | 1.94 MB

Detailbeschreibung

Bode 100 | Vektor-Netzwerk- & Impedanz-Analysator, 1 Hz bis 50 MHz, integr. Gain/Phase-Meter

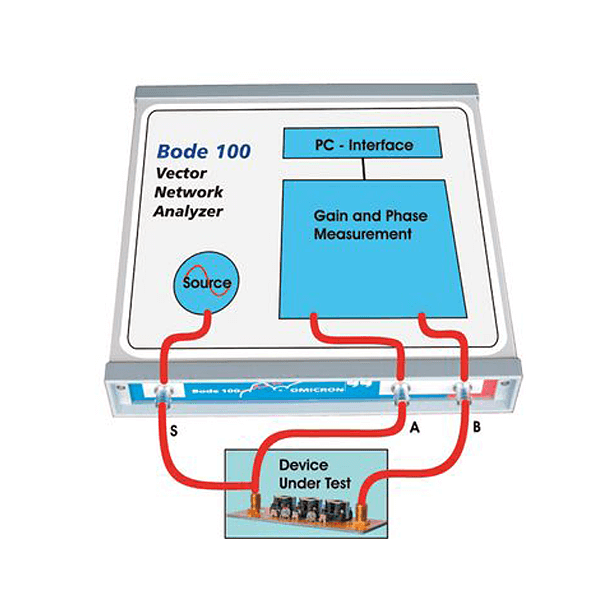

Der PC-gesteuerte Vektor-Netzwerk­analysator Bode100 ist die optimale Lösung zum Messen von Übertragungsfunktionen und Impedanzen im Frequenzbereich von 1 Hz bis 50 MHz und ermöglicht somit die effiziente und kostengünstige Kontrolle elektronischer Bauteile und Schaltungen.

Mit dem OMICRON Lab Bode 100 Vektor-Netzwerkanalysator und der mitgelieferten PC-Software „Bode Analyzer Suite" kann der Bode100 Netzwerkanalysator nicht nur S-Parameter bestimmen, sondern auch zur Messung von Übertragungsfunktionen und zur Frequenzanalyse komplexer Impedanzen wie Kapazitäten und Induktivitäten eingesetzt werden.

Aufgrund des hervorragenden Preis-Leistungs-Verhältnisses ist der Bode 100 Netzwerkanalysator ideal für industrielle Anwendungen in Produktion, Forschung und Entwicklung geeignet. Weiter bietet die „Bode Analyser Suite" viele nützliche Funktionen für die Ausbildung und Forschung im akademischen und universitären Bereich.

Mit dem Bode100 verfügen Sie über drei Geräte in einem:

  • Vektorieller Netzwerk-Analysator
  • Gain/Phase-Meter (Frequenzgang-Analysator)
  • Impedanz-Analysator

Mit der Vektor-Netzwerkanalysator-Funktion messen Sie ganz einfach:

  • S-Parameter im 50 Ohm System: S11 (Eingangsreflexion) und S21 (Vorwärtstransmission / Verstärkung / Dämpfung des Eingangssignals)
  • Reflexionskoeffizient und Rückflussdämpfung
  • Einfügedämpfung von Filtern
  • Gruppenlaufzeiten
  • Übertragungseigenschaften von Verstärkern

Die Gain/Phase-Meter-Funktion erlaubt die Messung von:

  • Übertragungsfunktion von elektronischen Schaltungen
  • Stabilität von Strom-Versorgungen und -Regelkreisen (wie z.B. von DC/DC-Wandlern)
  • Power Supply Rejection Ratio (PSRR) bzw. die Versorgungs-Spannungs-Unterdrückung bei Stromversorgungen

Als Impedanz-Analysator ermöglicht Ihnen der Bode 100 die Analyse von:

  • Elektromagnetischen Bauteilen wie Transformatoren und Drosseln
  • Kondensatoren und deren parasitäre Eigenschaften
  • Ultraschall-und piezoelektrischen Komponenten oder Systeme
  • Schaltungen mit sehr hoher Güte wie Quarzfilter und Oszillatoren
  • Ein-und Ausgangsimpedanz elektronischer Schaltkreise

Lieferumfang

  • Bode 100 Vektor-Netzwerkanalysator
  • Bode Analyzer Suite V 2.0 auf CD-ROM
  • Bode 100 Benutzerhandbuch
  • Universelles Netzteil mit 100...240 V (47...63 Hz), +10...24 V / 10 W
  • USB-Kabel
  • 4 x BNC-Kabel 50 Ohm (m - m)
  • 1 x BNC T-Adapter (f - f - f)
  • 1 x BNC 50 Ohm Last (m)
  • 1 x BNC Kurzschluss (m)
  • Mess-Objekte (Quartz-Filter, ZF-Filter)

Zubehör (20 Produkte )

OMICRON Lab PML111O
OMICRON Lab PML111O
Tastkopf, Passiv, PML111O, 10:1, 50MHz, 300V, 1,3 m, BNC

Lieferzeit auf Anfrage

190,00 €
Pico TA041
Pico TA041
Tastkopf, Differential 10X/100X, 25MHz, ±700V, BNC

Lieferzeit auf Anfrage

389,00 €
PICOTEST J2101A
PICOTEST J2101A
Einspeiseübertrager, 10 Hz - 45 MHz

Lieferzeit auf Anfrage

482,00 €
OMICRON Lab B-SMC
OMICRON Lab B-SMC
Impedanz Adapter SMD Bauteile für Bode100 1 Jahr Garantie

Lieferzeit auf Anfrage

590,00 €
OMICRON Lab B-WIC
OMICRON Lab B-WIC
Impedanz Adapter bedrahtete Bauteile für Bode100 1 Jahr Garantie

5 auf Lager. Versandfertig in 1 Arbeitstag

590,00 €
PICOTEST J2110A
PICOTEST J2110A
Solid State Spannungs-Injektor, DC - 40 MHz inkl. J2170A Netzteil

Lieferzeit auf Anfrage

1.376,00 €
PICOTEST J2140A
PICOTEST J2140A
Attenuator, DC - 50 MHz, 10, 20 und 40 dB, 50 Ohm

Lieferzeit auf Anfrage

230,00 €
PICOTEST J2100A
PICOTEST J2100A
Einspeiseübertrager, 1 Hz - 5 MHz

Lieferzeit auf Anfrage

482,00 €
OMICRON Lab B-RFID-C
OMICRON Lab B-RFID-C
RF-ID Antenne für RFID/NFC Class 6 smartcards

Lieferzeit auf Anfrage

Auf Anfrage
OMICRON Lab B-AMP12
OMICRON Lab B-AMP12
Verstärker für Bode100, DC bis 50 MHz 50 Ohm, Verstärkung 12 dB

Lieferzeit auf Anfrage

890,00 €
OMICRON Lab B-LCM
OMICRON Lab B-LCM
Niederfrequenz-Gleichtaktdrossel für Bode 100

Lieferzeit auf Anfrage

490,00 €
OMICRON Lab B-RFID-A
OMICRON Lab B-RFID-A
RF-ID Antenne für RFID/NFC Class 1 smartcards

Lieferzeit auf Anfrage

Auf Anfrage
OMICRON Lab B-RFID-B
OMICRON Lab B-RFID-B
RF-ID Antenne für RFID/NFC Class 3 smartcards

Lieferzeit auf Anfrage

Auf Anfrage
PICOTEST J2120A
PICOTEST J2120A
Line Injector, 10 Hz - 10 MHz

1 auf Lager. Versandfertig in 1 Arbeitstag

482,00 €
PICOTEST J2130A
PICOTEST J2130A
DC Bias Injektor, 10 Hz - 10 MHz

Lieferzeit auf Anfrage

482,00 €
OMICRON Lab OL000167
OMICRON Lab OL000167
Transportkoffer für Bode100, B-WIT, B-SMC und B-WIC

2 auf Lager. Versandfertig in 1 Arbeitstag

100,00 €
OMICRON Lab B-WIT100
OMICRON Lab B-WIT100
Breitband-Einfügeübertrager 1 Hz bis 10 MHz für Bode100, 1 Jahr Garantie

2 auf Lager. Versandfertig in 1 Arbeitstag

490,00 €
OMICRON Lab B-LFT100
OMICRON Lab B-LFT100
Einfügeübertrager für niedrige Frequenzen 1 Hz bis 30 kHz

Lieferzeit auf Anfrage

Auf Anfrage
OMICRON Lab PHV 1000-O
OMICRON Lab PHV 1000-O
HV Tastkopf, Passiv, 1,2 m, 100:1, 2.000 V, für Bode100

Lieferzeit auf Anfrage

480,00 €
PICOTEST J2111B
PICOTEST J2111B
Strom-Injektor, DC - 40 MHz inkl. J2171A Netzteil

Versandfertig in 5 bis 10 Arbeitstagen

1.582,00 €

Ähnliche Produkte (7 Produkte )

Pico VNA 106
Pico VNA 106
USB Vektor Netzwerkanalysator, 300 kHz bis 6 GHz, Quad RX (PQ111)

Lieferzeit auf Anfrage

6.245,00 €
Keysight N9913A
Exklusiv
Keysight N9913A
FieldFox Handheld HF Combi-Analysator 30 kHz bis 4 GHz, USB 2.0, LAN, Akku

1 auf Lager. Versandfertig in 1 Arbeitstag

Auf Anfrage
Keysight E5063A-245
Exklusiv
Keysight E5063A-245
Option S-Parameter Test Set, 2 Port, 100 kHz bis 4,5 GHz, für E5063A

Lieferzeit auf Anfrage

Auf Anfrage
Keysight E5061B ENA
Exklusiv
Keysight E5061B ENA
Vektor-Netzwerkanalysator, 2-Port, 5 Hz oder 100 kHz bis max. 3 GHz

Lieferzeit auf Anfrage

Auf Anfrage
Keysight E5063A-2H5
Exklusiv
Keysight E5063A-2H5
Option S-Parameter Test Set, 2 Port, 100 kHz bis 18 GHz, für E5063A

Lieferzeit auf Anfrage

Auf Anfrage
Pico VNA 108
Pico VNA 108
USB Vektor Netzwerkanalysator, 300 kHz bis 8,5 GHz, Quad RX (PQ112)

Lieferzeit auf Anfrage

8.355,00 €
dataTec Aktion AC01064
Sale
Neu
Exklusiv
dataTec Aktion AC01064
Exklusive Aktionsbundles DC/DC Konverter-Bundles mit großem Rabatt
Auf Anfrage

Empfehlungen (32 Produkte )

Keysight MSOX3054T
Serie
Keysight MSOX3054T
Oszilloskop, MSO, 4+16-Kanal, 500 MHz, 1 Mio wfm/s

Lieferzeit auf Anfrage

17.397,00 €
Keysight 33522B
Serie
Keysight 33522B
Funktionsgenerator, 2-Kanal 30MHz, 10Vss, Arbiträr, Trueform, USB, LAN, GPIB

Nachbestellt - im Zulauf. Lieferzeit auf Anfrage

3.875,40 € 4.306,00 €
Keysight U1253B
Keysight U1253B
Multimeter, TRMS, 4 ½, OLED, ACV / DCV, integr. Rechteckgenerator

Lieferzeit auf Anfrage

854,00 €
Keysight 34461A
Serie
Keysight 34461A
Tischmultimeter, TRMS, 6 ½ Stellen, Truevolt (344xxA)

7 auf Lager. Versandfertig in 1 Arbeitstag

1.225,80 € 1.362,00 €
Keysight N9399C
Keysight N9399C
DC Block, 3,5 mm, 50V, 700 kHz - 26,5 GHz

Lieferzeit auf Anfrage

Auf Anfrage
PICOTEST INJB01
PICOTEST INJB01
Einspeise Bundle 1 - Starterpaket, Signaleinspeisung Netzwerkanalysatoren

Lieferzeit auf Anfrage

4.332,00 €
PICOTEST J2140A
PICOTEST J2140A
Attenuator, DC - 50 MHz, 10, 20 und 40 dB, 50 Ohm

Lieferzeit auf Anfrage

230,00 €
PICOTEST J2180A
PICOTEST J2180A
Ultra Low Noise Vorverstärker, 0,1 Hz - 100 MHz, inkl. J2170A Netzteil

1 auf Lager. Versandfertig in 1 Arbeitstag

2.288,00 €
PICOTEST J2100A
PICOTEST J2100A
Einspeiseübertrager, 1 Hz - 5 MHz

Lieferzeit auf Anfrage

482,00 €
PICOTEST J2101A
PICOTEST J2101A
Einspeiseübertrager, 10 Hz - 45 MHz

Lieferzeit auf Anfrage

482,00 €
PICOTEST J2110A
PICOTEST J2110A
Solid State Spannungs-Injektor, DC - 40 MHz inkl. J2170A Netzteil

Lieferzeit auf Anfrage

1.376,00 €
PMK DCB500HZ-8GHZ
PMK DCB500HZ-8GHZ
DC-Block 50Ohm 500Hz-8GHz SMA

2 auf Lager. Versandfertig in 1 Arbeitstag

390,50 €
PICOTEST J2120A
PICOTEST J2120A
Line Injector, 10 Hz - 10 MHz

1 auf Lager. Versandfertig in 1 Arbeitstag

482,00 €
PICOTEST J2121A
PICOTEST J2121A
High Power Line Injector, 400V/20A max 100Hz - 1MHz

Lieferzeit auf Anfrage

2.288,00 €
PICOTEST J2130A
PICOTEST J2130A
DC Bias Injektor, 10 Hz - 10 MHz

Lieferzeit auf Anfrage

482,00 €
PICOTEST J2113A
PICOTEST J2113A
Semi-Floating-Differenzverstärker, Erdschleifenunterbrecher, DC - 800 MHz, inkl. Netzteil

Lieferzeit auf Anfrage

1.829,00 €
Keysight N9398C
Keysight N9398C
DC Block, 3,5 mm, 16V, 50 kHz - 26,5 GHz

Lieferzeit auf Anfrage

Auf Anfrage
PICOTEST INJB05
PICOTEST INJB05
Einspeise Bundle 5 - Komplettpaket Injektoren, Signaleinspeisung Netzwerkanalysatoren

Lieferzeit auf Anfrage

4.665,00 €
PICOTEST INJB02
PICOTEST INJB02
Einspeise Bundle 2 - ohne Transformator, Signaleinspeisung Netzwerkanalysatoren

Lieferzeit auf Anfrage

3.690,00 €
PICOTEST INJB03
PICOTEST INJB03
Einspeise Bundle 3 - Stabilität, PSRR, Impedanz, Signaleinspeisung Netzwerkanalysatoren

Lieferzeit auf Anfrage

2.498,00 €
PICOTEST P2102A-10X-SMA
PICOTEST P2102A-10X-SMA
2-Port Transmission Line PDN Probe, 500 ohm 10X attenuation, SMA-Mini SMP connectors, Rise Time: 350ps, VNA Port Voltage 1,4Vrms

Lieferzeit auf Anfrage

2.746,00 €
PICOTEST P2102A-2X-BNC
PICOTEST P2102A-2X-BNC
2-Port Transmission Line PDN Probe, 100 ohm 2X attenuation, BNC connector, Rise Time: 350ps, VNA Port Voltage 4,45Vrms

Lieferzeit auf Anfrage

2.746,00 €
PICOTEST P2102A-1X-BNC
PICOTEST P2102A-1X-BNC
2-Port Transmission Line PDN Probe, 50 ohm 1X attenuation, BNC connector, Rise Time: 350ps, VNA Port Voltage 5Vrms

Lieferzeit auf Anfrage

2.746,00 €
PICOTEST P2102A-AC-SMA
PICOTEST P2102A-AC-SMA
2-Port Transmission Line PDN Probe, AC-coupled, SMA-Mini SMP connectors,

Lieferzeit auf Anfrage

2.746,00 €
PICOTEST P2102A-AC-BNC
PICOTEST P2102A-AC-BNC
2-Port Transmission Line PDN Probe, AC-coupled, BNC connector,

Lieferzeit auf Anfrage

2.746,00 €
PICOTEST P2102A-2X-SMA
PICOTEST P2102A-2X-SMA
2-Port Transmission Line PDN Probe, 100 ohm 2X attenuation, SMA-Mini SMP connectors, Rise Time: 350ps, VNA Port Voltage 4,45Vrms

Lieferzeit auf Anfrage

2.746,00 €
PICOTEST P2102A-5X-SMA
PICOTEST P2102A-5X-SMA
2-Port Transmission Line PDN Probe, 250 ohm 5X attenuation, SMA-Mini SMP connectors, Rise Time: 350ps, VNA Port Voltage 2,2Vrms

Lieferzeit auf Anfrage

2.746,00 €
PICOTEST P2102A-5X-BNC
PICOTEST P2102A-5X-BNC
2-Port Transmission Line PDN Probe, 250 ohm 5X attenuation, BNC connector, Rise Time: 350ps, VNA Port Voltage 2,2Vrms

Lieferzeit auf Anfrage

2.746,00 €
PICOTEST P2102A-1X-SMA
PICOTEST P2102A-1X-SMA
2-Port Transmission Line PDN Probe, 50 ohm 1X attenuation, SMA-Mini SMP connectors, Rise Time: 350ps, VNA Port Voltage 5Vrms

Lieferzeit auf Anfrage

2.746,00 €
PICOTEST P2102A-10X-BNC
PICOTEST P2102A-10X-BNC
2-Port Transmission Line PDN Probe, 500 ohm 10X attenuation, BNC connector, Rise Time: 350ps, VNA Port Voltage 1,4Vrms

Lieferzeit auf Anfrage

2.746,00 €

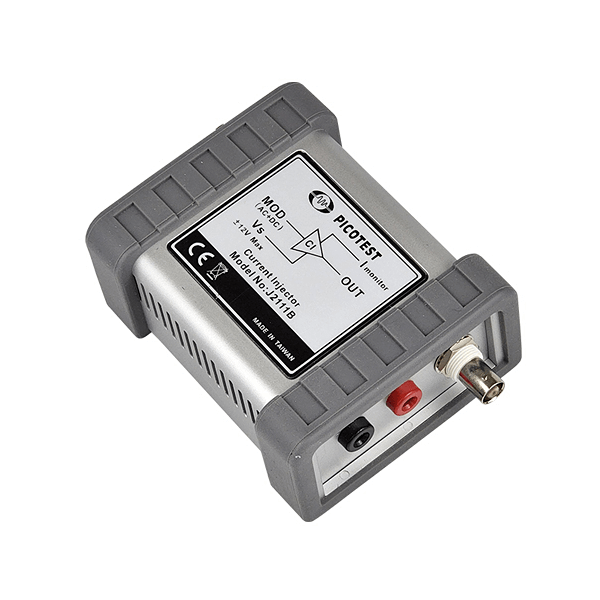

PICOTEST J2111B
PICOTEST J2111B
Strom-Injektor, DC - 40 MHz inkl. J2171A Netzteil

Versandfertig in 5 bis 10 Arbeitstagen

1.582,00 €
dataTec Aktion AC01064
Sale
Neu
Exklusiv
dataTec Aktion AC01064
Exklusive Aktionsbundles DC/DC Konverter-Bundles mit großem Rabatt
Auf Anfrage

Angebote (1 Produkt )

dataTec Aktion AC01064
Sale
Neu
Exklusiv
dataTec Aktion AC01064
Exklusive Aktionsbundles DC/DC Konverter-Bundles mit großem Rabatt
Auf Anfrage

Aktuelles und Informatives

Messtechnik-Tipp
Grundlagen der Netzwerkanalyse.

Die Netzwerkanalyse kommt z. B. bei Stabilitätstests, zur Bauteilecharakterisierung oder zur Messung des Frequenzgangs z...

03.08.21
Lesedauer 11 Min.
327
0

Infos zum Hersteller

OMICRON Lab
OMICRON Lab
Omicron Lab ist ein Tochterunternehmen von Omicron. Das Unternehmen wurde 2006 gegründet und ist spezialisiert auf smarte Messlösungen.
Mehr erfahren

Zuletzt angesehen

Bitte fügen Sie ein weiteres Produkt zum Vergleich hinzu.
Product Compare added Product Compare
