PICOTEST J2101A | Einspeiseübertrager, 10 Hz - 45 MHz

Herstellernummer: J2101A

J2101A
J2101A
J2101A
J2101A
J2101A
J2101A
J2101A
J2101A
Lieferzeit auf Anfrage

541,00 €

zzgl. MwSt. 643,79 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Das Produkt befindet sich bereits im Warenkorb
Downloads zum Produkt Fragen zum Produkt Bildungspreis anfragen
Highlights Dokumente / Downloads Beschreibung Zubehör

Picotest J2101A Einspeiseübertrager 10 Hz - 45MHz

  • 10 Hz unterstützt netzunabhängige Versorgungsschaltungen
  • 45 MHz sind für die meisten Regelschaltungen ausreichend
  • Frequenzbereich: 23 Oktaven
  • Geringe Verzerrungen für hohe Messgenauigkeit
  • 5 Ω-Abschluss für einen geringen Einfluss auf die Regelschleife
  • Beinhaltet Abschwächung für das Messen von sehr kleinen Signalen

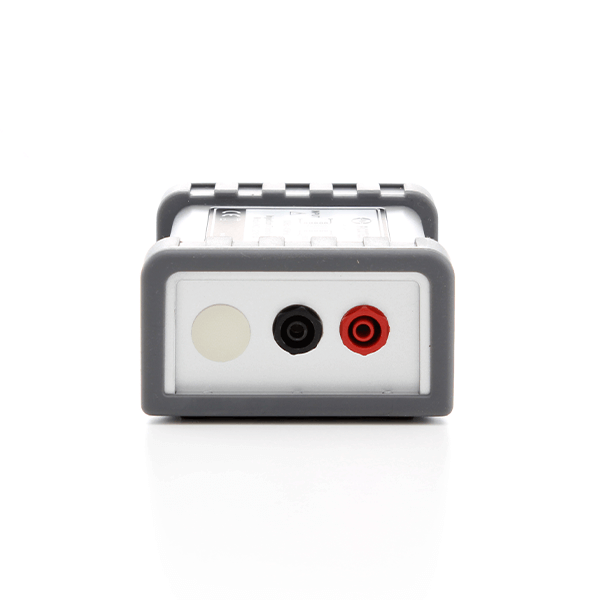

  • Ausgang: Bananenbuchsen
  • Eingang: BNC-Buchse
  • Abmessungen: 109.22 x 89.66 x 50.80 mm
  • Gewicht: 0,225 kg

Dokumente und Downloads

Datenblatt
pdf | 0.61 MB

Beschreibung

J2101A | Einspeiseübertrager, 10 Hz - 45 MHz

Mit diesem Einspeiseübertrager ist es einfach, auf eine Leitung ein Störsignal in einem Frequenzbereich von 10 Hz bis 45 MHz einzuprägen, um festzustellen, ob das zu testende System dieser Störung standhält bzw. ob es zu schwingen beginnt. Wesentlich ist, dass das Gesamtsystem durch das Einfügen dieses Einspeiseübertragers nicht in seinen grundsätzlichen Parametern verändert wird. So können auch innerhalb der Regelschleife derartige Störungen eingeprägt werden. Gerade bei Modulen von Netzteilen etc. trägt ein derartiger Test zu einem stabilen und sicheren Design bei. Der Übertrager ist vollkommen isoliert, so dass er auch bezugsmassefrei (floating), also auch bei hohen Spannungspegeln eingesetzt werden kann. In Verbindung mit dem Bode 100 Netzwerkanalysator werden für dessen Eingänge entsprechende Abschwächer benötigt.

Die Bandbreite des Einspeiseübertragers ist abhängig von den Impedanzen der angeschlossenen Messgeräte. Der Bode 100 und die meisten anderen Netzwerkanalysatoren haben eine Eingangsimpedanz des geräteinternen Oszillators von 50 Ω. Dies vorausgesetzt ist der optimale Widerstand 5 Ω. Das eingefügte Signal wird dadurch deutlich geschwächt, was für die Messungen vorteilhaft ist, da es die Ausgangsspannung des zu testenden Systems in den Basiswerten nicht verändert.
