Keysight HD304MSO | Mixed Signal Oszilloskop InfiniiVision HD3 Serie, 4 + 16 Kanal, 20 Mpts/Kanal, 200 MHz
Herstellernummer: HD304MSO
Keysight HD304MSO | Mixed Signal Oszilloskop InfiniiVision HD3 Serie, 4 + 16 Kanal, 20 Mpts/Kanal Speicher, 200 MHz Bandbreite - optional erweiterbar, Aktualisierungsrate 1,3 Mio wfms/s, 14 Bit ADC Auflösung.

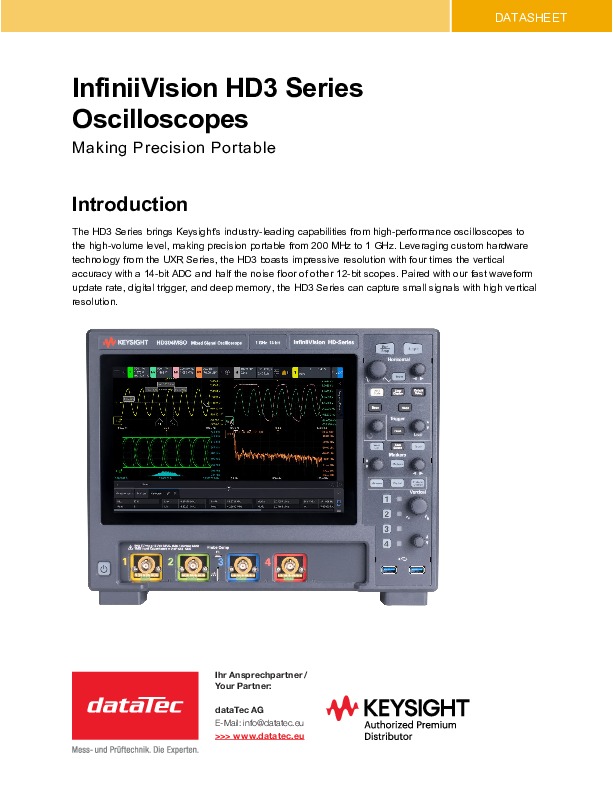

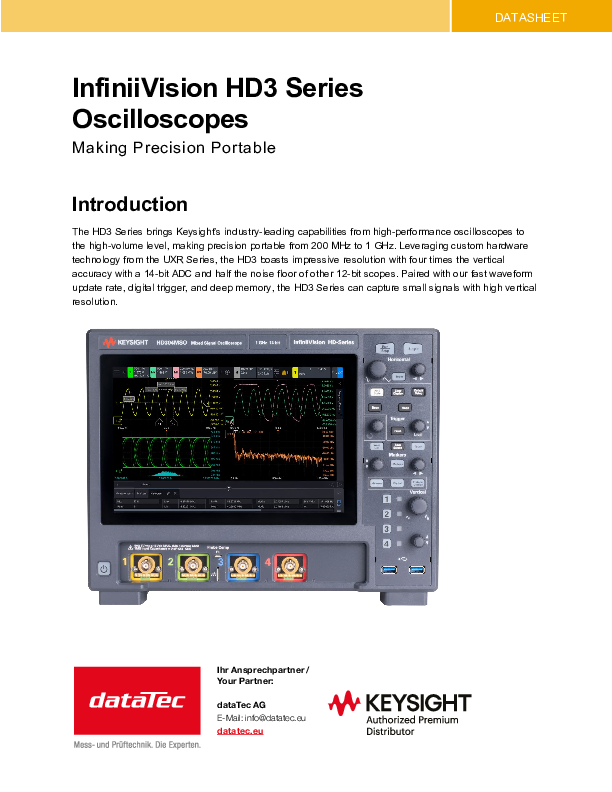

Dokumente und Downloads
Detailbeschreibung
HD304MSO | Mixed Signal Oszilloskop InfiniiVision HD3 Serie, 4 + 16 Kanal, 20 Mpts/Kanal, 200 MHz
Die Oszilloskope der Keysight InfiniiVision HD3-Serie zeichnen sich durch ein besonders rauscharmes Front-End sowie eine beeindruckende Auflösung von 14 Bit ADCs aus. Erfassen Sie selbst kleinste Signale präziser als zuvor.
Dank der Aktualisierungsrate von bis zu 1,3 Mio. wfms/s, der vertikalen Auflösung von 14 Bit ADC, dem niedrigsten Grundrauschen bei 50 μVRMS (2mV/div, 50 Ω, 1 GHz) sowie den vielfältigen, leistungsstarken Funktionen, wie beispielsweise dem Fault Hunter, tiefem Speicher und hardwarebasierten Funktionen, sind die HD3 Oszilloskope für viele Anwendungen in den Bereichen Elektronik, Automotive, Aerospace & Defense und mehr ideal geeignet.
Die "Deep-Memory-Architektur" bietet einen 20 Mpts tiefen Speicher für jeden Kanal mit dedizierten Speicherchips, welcher optional auf 50 oder 100 Mpts/ch erweitert werden kann. Das bedeutet, dass es keine Überschneidungen zwischen den Kanälen gibt. Sie können alle 4 Kanäle einschalten und erhalten trotzdem die maximale Speichertiefe und maximale Abtastrate von 3,2 GSa/s für jeden Kanal. Bei der HD3 gibt es kein Interleaving zwischen den Kanälen, so dass Sie immer den höchsten Speicher und die schnellste Abtastrate auf jedem Kanal unter typischen Testbedingungen erhalten.
Weitere Produktmerkmale:
- 2 oder 4 analoge Kanäle inkl. aktiver MSO-Schnittstelle für +16 digitale Kanäle
- 200 / 350 / 500 MHz oder 1 GHz Bandbreite
- Kein Interleaving für Speicher und Abtastrate
- Neu entwickelte ASIC-Technologie für Aktualisierungsrate von bis zu 1,3 Mio. wfms/s
- Neu entwickelter, hardwarebasierter MegaZoom 5 ohne Leistungsverluste
- Leistungsstarke, hardwarebasierte serieller Dekodierung, Maskentests und mehr
- Fault Hunter - wertet automatisch die Eigenschaften Ihres Signals anhand benutzer-definierbarer Kriterien aus
- Zonentrigger-Funktion für bis zu 4 Zonen
- Verbesserte FFT Funktionen mit breitem Frequenzband von 0 bis 50 GHz
Die hier vorgestellte Variante HD304MSO ist die 4 + 16 Kanal Variante der HD3 Serie mit einer Bandbreite von 200 MHz. Erweitern Sie die Bandbreite je nach Ihren Anforderungen auf bis zu 1 GHz.
Alternativ erhalten Sie das HD3 auch als 2 + 16 Kanal Variante (HD302MSO).
Die Oszilloskope der HD3 Serie können optional mit einem 100 MHz Arbiträr-Funktionsgenerator (WaveGen) ausgestattet werden. Des Weiteren lässt sich die maximale Aufzeichnungslänge mit der Option HD3MEM-050 für 50 Mpts oder HD3MEM-100 für 100 Mpts der analogen Kanäle pro Kanal erweitern.
Profitieren Sie von den optimal abgestimmten Softwarepaketen für Embedded- oder Automotive-Anwendungen, die Ihnen umfangreiche Protokolltrigger- und Dekodierungsfunktionen bieten.
