NI 785641-01 | FD-11637 Dehnungs- und Brückenmessgerät, 8 Kanal, 102,4 kS/s pro Kanal, 24 Bit

Name: 785641-01 | FD-11637 Dehnungs- und Brückenmessgerät, 8 Kanal, 102,4 kS/s pro Kanal, 24 Bit
Brand: NI
SKU: 785641-01
Price: 3720.0 EUR
Availability: InStock

Herstellernummer: 785641-01

Lieferzeit auf Anfrage

3.720,00 €

zzgl. MwSt. 4.426,80 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Teilen

NI 785641-01 | FD-11637 Dehnungs- und Brückenmessgerät, 8 Kanal, 102,4 kS/s pro Kanal, 24 Bit.

Produktmerkmale:

Anzahl Kanäle: 8
Unterstützte Sensoren: Dehnungsmessstreifen (Viertel-, Halb-, Vollbrücke)
Auflösung: 24 Bit
Abtastrate (simultan): bis zu 102,4 kS/s pro Kanal
Erregerspannung: 3 V, 5 V oder 10 V wählbar
Eingangsanschlüsse: 8-Pin A-codierte M12-Steckverbinder
Isolierung: Kanal-zu-Kanal, 60 VDC dauerhaft / 1.000 VRMS transient
Filter: Anti-Alias, Butterworth, Kombifilter
Betriebstemperatur: -40 °C bis +85 °C
Schutzart: IP65/IP67 (staub- und wasserdicht)
Design: Lüfterlos, schock- und vibrationsfest für den Feldeinsatz

Dokumente und Downloads

Broschüre

pdf | 1.04 MB

Beschreibung

785641-01 | FD-11637 Dehnungs- und Brückenmessgerät, 8 Kanal, 102,4 kS/s pro Kanal, 24 Bit

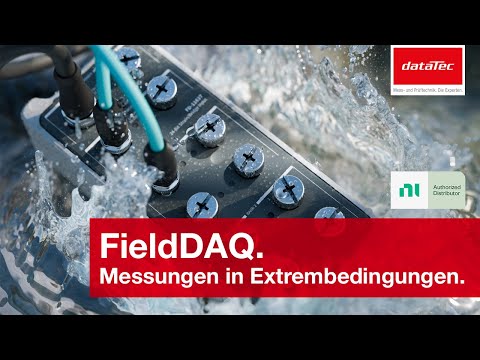

Die NI FieldDAQ Serie umfasst hochleistungsfähige Datenerfassungssysteme (DAQ), die speziell für extreme Umgebungsbedingungen entwickelt wurden. Diese Geräte ermöglichen präzise Messungen direkt an der Sensorquelle, auch unter extremen Temperaturen, Vibrationen oder Nässe. Dank der Schutzarten IP65/IP67 sowie ihrer robusten Bauweise sind sie für Einsätze im Außenbereich und unter rauen Bedingungen bestens geeignet.

Typische Einsatzbereiche sind unter anderem:

Umwelt- und Strukturtests
HALT-Tests (Highly Accelerated Life Test)
NVH-Analysen (Noise, Vibration, Harshness)
Tests von Raketenantrieben und Flugstrukturen
Feldtests bei Offroad-Fahrzeugen
Akademische Forschung (z. B. Windkanal- und Klimakammermessungen)

Mit Unterstützung für unterschiedliche Sensorarten (Spannung, Temperatur, IEPE, Dehnungsmessung) sowie Kompatibilität mit NI FlexLogger™, LabVIEW, Python und C/C++ bietet FieldDAQ eine flexible und leistungsstarke Lösung für moderne Messsysteme.

Eigenschaften und Unterschiede:

Die FD-11637 ist speziell für Dehnungsmessungen mit Brückenschaltungen ausgelegt. Sie unterstützt Viertel-, Halb- und Vollbrücken sowie verschiedene Erregerspannungen und ist damit ideal für mechanische Prüfungen, Strukturtests und Ermüdungsanalysen.

Unterschiede zu anderen Varianten:

FD-11601: Spannungseingänge (±10 V) mit Sensorspeisung
FD-11614: Thermoelementmessungen (16 Kanäle für Temperaturdaten)
FD-11634: IEPE-Eingänge für Schall- und Vibrationsmessungen
