Tektronix MSO24 | Oszilloskop MSO 2 Serie, 4 Kanal, bis 2,5 GSa/s, 10 MPts, USB, LAN, Grundgerät

Name: MSO24 | Oszilloskop MSO 2 Serie, 4 Kanal, bis 2,5 GSa/s, 10 MPts, USB, LAN, Grundgerät
Brand: Tektronix
SKU: MSO24
Availability: InStock

Herstellernummer: MSO24

45 auf Lager. Versandfertig in 1 Arbeitstag

Auf Anfrage

Sie möchten eine Angebotsanfrage stellen? Bitte Artikel in den Warenkorb legen und dort Angebotsanfrage abgeben.

Bildungspreis anfragen

Tektronix MSO24 | Mixed-Signal Oszilloskop MSO 2 Serie, 4 Kanal, bis 2,5 GSa/s, 10 MPts, USB, LAN, Grundgerät.

Display: 10,1” kapazitives TFT Touchscreen mit WXGA (1280 px x 800 px) Auflösung
Analoge Eingänge: 4
Optionale digitale Eingänge: 16
Verfügbare Bandbreiten: 70, 100, 200, 350, 500 MHz
Sample-Rate: 2.5 GS/s Half channels // 1.25 GS/s All channels
Aufzeichnungslänge: 10 M points per channel
Vertikale Auflösung: 8 bits ADC / Up to 16 bits in high-resolution mode
Trigger: Edge, pulse width, runt, timeout, logic, setup & hold, rise/ fall time, and parallel bus
Standardmäßige Analysefunktionen:
- Cursors: Waveform, V bars, H bars, and V&H bars
- Measurements: 36
- Plots: XY, limit mask
- Math: Basic waveform arithmetic, FFT, and advanced equation editor
- Search: Search on any trigger criteria
Optionale Serial trigger, decode and analysis: I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN, and SENT
Optionaler Arbiträr-Generator: 50 MHz waveform generation
Connectivity: USB 2.0 Host, USB 2.0 Device (2 ports), LAN (10/100 MB/s Base-T Ethernet)
Optionales Akku-Pack: Mit bis zu 6 Stunden Akku-Laufzeit
Abmessungen (H x B x T)(ohne Akku-Pack): 210 mm x 344 mm x 40,4 mm
Gewicht (ohne Akku-Pack): 1,8 kg

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Dokumente und Downloads

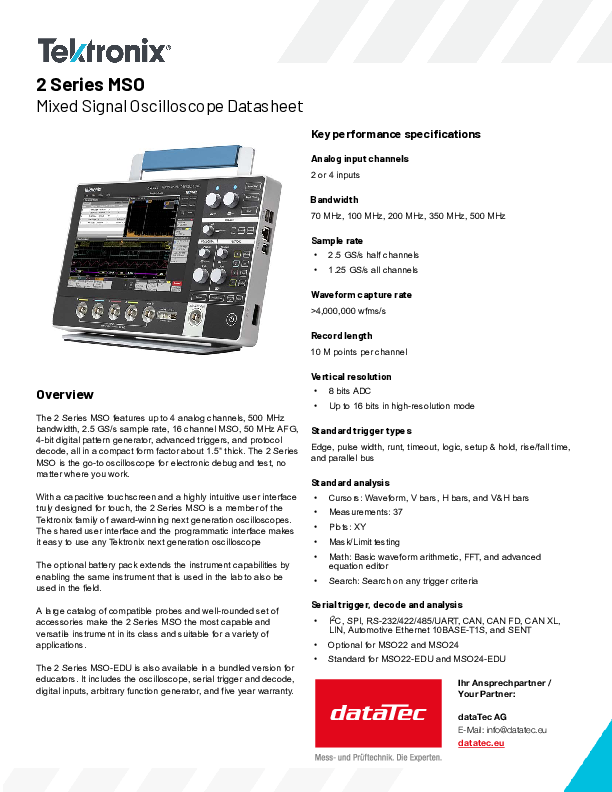

Datenblatt

pdf | 1.82 MB

Detailbeschreibung

MSO24 | Oszilloskop MSO 2 Serie, 4 Kanal, bis 2,5 GSa/s, 10 MPts, USB, LAN, Grundgerät

Die Oszilloskope der Tektronix MSO 2 Serie verfügen über bis zu 4 analoge Kanäle, 500 MHz Bandbreite, 2,5 GS/s Abtastrate, 16-Kanal-MSO (optional), 50 MHz AFG (optional), 4-Bit-Digital-Pattern-Generator (optional), fortgeschrittene Trigger (optional), Protokolldekodierung (optional), DVM und Frequenzzähler - und das alles in einem kompakten Format mit einer Tiefe von ca. 1,5", was es zum idealen Oszilloskop für elektronische Fehlersuche und Tests macht, egal wo Sie arbeiten.

Mit einem kapazitiven Touchscreen und einer äußerst intuitiven Benutzeroberfläche, die speziell für die Berührungssteuerung entwickelt wurde, reiht sich das MSO2 in die Familie der preisgekrönten Tektronix Next-Generation-Oszilloskope ein. Bearbeiten Sie direkt auf dem Touchscreen die Ausrichtung, den vertikalen & horizontalen Zoom, passen Sie den Maßstab an, blenden Sie mit einem Wisch die Ergebnisleiste und das Menü ein, und vieles mehr. Die gemeinsame Benutzeroberfläche und die Programmierschnittstelle der Next-Gen-Serien machen es einfach, jedes Oszilloskop der nächsten Generation von Tektronix zu verwenden.

Das übersichtliche Front-Panel enthält zudem die wichtigsten Tasten und Regler mit farbkodierten LED-Ringlichtern, um einen schnellen Zugriff auf die am häufigsten verwendeten Geräteeinstellungen zu ermöglichen.

Das optionale Akku-Pack ermöglicht Ihnen, Ihr Labor-Oszilloskop schnell, einfach und völlig flexibel im Feld zu nutzen.

Eine große Auswahl an kompatiblen Tastköpfen und das umfangreiche Zubehörprogramm machen das Tektronix MSO 2 Serie zum leistungsfähigsten und vielseitigsten Gerät seiner Klasse.

Wählen Sie Ihr Modell:

Diese Variante des MSO der Serie 2 verfügt über 4 analoge Kanäle. Sie erhalten das MSO der Serie 2 auch mit 2 analogen Känlen (MSO22) sowie optional mit 16 digitalen Kanälen. Wählen Sie Ihre Bandbreiten-Option: Sie erhalten das 2 Series MSO mit 70, 100, 200, 350 und 500 MHz.

Senden Sie uns Ihre Angebotsanfrage. Wir beraten Sie gerne.

Zubehör (37 Produkte )

Tektronix P6021A

AC-Stromtastkopf, 120 Hz bis 60 MHz, max. 250 A, Konvertierungsfaktor 2 bzw. 10 mA/mV

2 auf Lager. Versandfertig in 1 Arbeitstag

2.950,00 €

Tektronix TCP312A

Tastkopf: AC/DC Strom; 30 Ampere DC: DC-100MHz: Zertifikat des rückführbaren Kalibrierungsstandards

1 auf Lager. Versandfertig in 1 Arbeitstag

3.240,00 €

Tektronix TCP305A

Tastkopf: AC/DC Strom; 50Amp DC: DC-50 MHz: Zertifikat des rückführbaren Kalibrierstandards

5 auf Lager. Versandfertig in 1 Arbeitstag

2.760,00 €

Tektronix TRCP3000

Current Probe: 16 MHz: 500 Ma To 3000 A: Ac-Only: BNC Interface

1 auf Lager. Versandfertig in 1 Arbeitstag

2.860,00 €

Tektronix MSO24 2-P6139B

Zusätzliche Tastköpfe P6139B (1 je Kanal), 500 MHz, 1:10 Probe für Oszilloskop MSO24, VE: 4

Lieferzeit auf Anfrage

580,00 €

Tektronix P5200A

Hochspannungs-Differentialtastkopf, 50 MHz, Dämpfungsfaktor 50x bzw. 500x, max. ±1300 V

Lieferzeit auf Anfrage

1.620,00 €

Tektronix TCP303

Stromzange, TCP303, 150 A, DC - 15 MHz

1 auf Lager. Versandfertig in 1 Arbeitstag

5.230,00 €

Tektronix P6316

Digitaler Tastkopf, 16 Kanäle, für Oszilloskop-Serie MSO2000

3 auf Lager. Versandfertig in 1 Arbeitstag

991,00 €

Tektronix TCPA400

Stromzangen-Verstärker DC-50 MHz für TCP4xx-Serie

1 auf Lager. Versandfertig in 1 Arbeitstag

4.020,00 €

Tektronix P6015A

Passiver Hochspannungs-Tastkopf, DC bis 75 MHz, max. 40 kV, Dämpfungsfaktor 1000x

1 auf Lager. Versandfertig in 1 Arbeitstag

3.690,00 €

Tektronix CT2

Stromtastkopf, 1,2 kHz bis 200 MHz, Pulsstrom bis 36 A

1 auf Lager. Versandfertig in 1 Arbeitstag

1.250,00 €

Tektronix A622

Stromzange, AC/DC 50 mA bis 100 A, bis 100 kHz, BNC-Stecker

1 auf Lager. Versandfertig in 1 Arbeitstag

1.180,00 €

Tektronix TRCP0600

Current Probe: 30 MHz: 500 Ma To 600 A: Ac-Only: BNC Interface

Lieferzeit auf Anfrage

2.950,00 €

Tektronix MSO24 2-BW-100

Oszilloskop, 100 MHz Bandbreite, 4 Kanal, bis 2,5 GSa/s, 10 MPts, USB, LAN

12 auf Lager. Versandfertig in 1 Arbeitstag

3.130,00 €

Tektronix MSO24 2-BW-500

Oszilloskop, 500 MHz Bandbreite, 4 Kanal, bis 2,5 GSa/s, 10 MPts, USB, LAN

5 auf Lager. Versandfertig in 1 Arbeitstag

10.300,00 €

Tektronix MSO24 2-BW-200

Oszilloskop, 200 MHz Bandbreite, 4 Kanal, bis 2,5 GSa/s, 10 MPts, USB, LAN

18 auf Lager. Versandfertig in 1 Arbeitstag

3.820,00 €

Tektronix TPP0200

Passive Probe: 200 MHz: 10X: BNC

4 auf Lager. Versandfertig in 1 Arbeitstag

98,00 €

Tektronix P5122

Oszilloskop-Tastkopf, DC bis 200 MHz, Isolation zu Masse und Kanälen, Dämpfung 100x

1 auf Lager. Versandfertig in 1 Arbeitstag

486,00 €

Tektronix P5050B

Passiver Oszilloskop-Tastkopf, 500 MHz, 10 MΩ, Abschwächungsfaktor 10

1 auf Lager. Versandfertig in 1 Arbeitstag

728,00 €

Tektronix TPP0100

Passive Probe: 100 MHz: 10X: BNC

2 auf Lager. Versandfertig in 1 Arbeitstag

80,00 €

Tektronix TCP404XL

Stromzange, TCP404XL, 500 A, DC - 2 MHz

1 auf Lager. Versandfertig in 1 Arbeitstag

6.900,00 €

Tektronix TCPA300

Stromzangen-Verstärker DC-100 MHz für TCP3xx-Serie

3 auf Lager. Versandfertig in 1 Arbeitstag

4.060,00 €

Tektronix CT6

Stromtastkopf, 250 kHz bis 2 GHz, Pulsstrom bis 6 A

1 auf Lager. Versandfertig in 1 Arbeitstag

1.320,00 €

Tektronix CT1

Stromtastkopf, 25 kHz bis 1 GHz, Pulsstrom bis 12 A

3 auf Lager. Versandfertig in 1 Arbeitstag

1.260,00 €

Tektronix TCP2020

Current Probe; Dc Coupled: 50 MHz Bw: 20 A: BNC Interface

2 auf Lager. Versandfertig in 1 Arbeitstag

4.130,00 €

Tektronix MSO24 2-BW-350

Oszilloskop, 350 MHz Bandbreite, 4 Kanal, bis 2,5 GSa/s, 10 MPts, USB, LAN

9 auf Lager. Versandfertig in 1 Arbeitstag

7.900,00 €

Tektronix MSO24 2-BW-70

Oszilloskop, 70 MHz Bandbreite, 4 Kanal, bis 2,5 GSa/s, 10 MPts, USB, LAN

1 auf Lager. Versandfertig in 1 Arbeitstag

2.640,00 €

Tektronix P6139B

Passiver Oszilloskop-Tastkopf, 500 MHz, 10 MΩ, Abschwächungsfaktor 10

2 auf Lager. Versandfertig in 1 Arbeitstag

795,00 €

Tektronix TRCP0300

Current Probe: 30 MHz: 250 Ma To 300 A: Ac-Only: BNC Interface

Lieferzeit auf Anfrage

2.690,00 €

Tektronix P6022

AC-Stromtastkopf, 935 Hz bis 120 MHz, max. 100 A, Konvertierungsfaktor 1 bzw. 10 mA/mV

Lieferzeit auf Anfrage

3.370,00 €

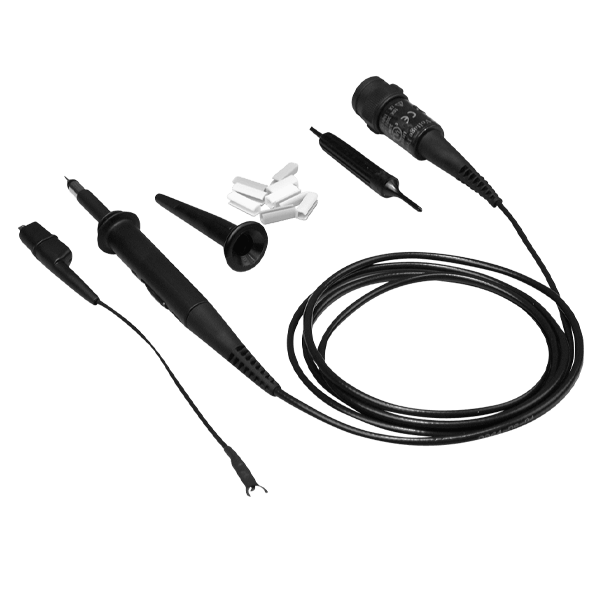

Tektronix P2221
