Bei vielen Anwendungen ist es wichtig, dass die Messung erdfrei erfolgt und eine Gleichtaktspannung zwischen den Kanälen isoliert werden kann. In Verbindung mit den Tektronix Digitalspeicher-Oszilloskopen der Serien TPS2000 und THS3000 ermöglicht der Tastkopf P5122 eine Isolierung von der Masse sowie die vollständige Isolierung zwischen den Kanälen. Das verfügbare Set P5122-PKG enthält 10 Stück der Oszilloskop-Tastköpfe P5122.
Hinweis: Der Tastkopf P5122 sollte bei Oszilloskopen der Serie TPS2000 nicht für AC-gekoppelte Messungen von Signalen mit einem Gleichstrom-Offset von mehr als 300 V verwendet werden. Zur Messung der Restwelligkeit bei DC-Hochspannungsnetzteilen wird der Tastkopf P5150 empfohlen.
Anwendungsbereiche:
- Design von Netzteilen
- Entwicklung von Motorantrieben
- Elektronische Steuerungen
- Leistungshalbleiter
- Messungen an Steuerungen von Schaltnetzteilen
- USV-Systeme
- Spannungs-, Strom- und Leistungskonverter

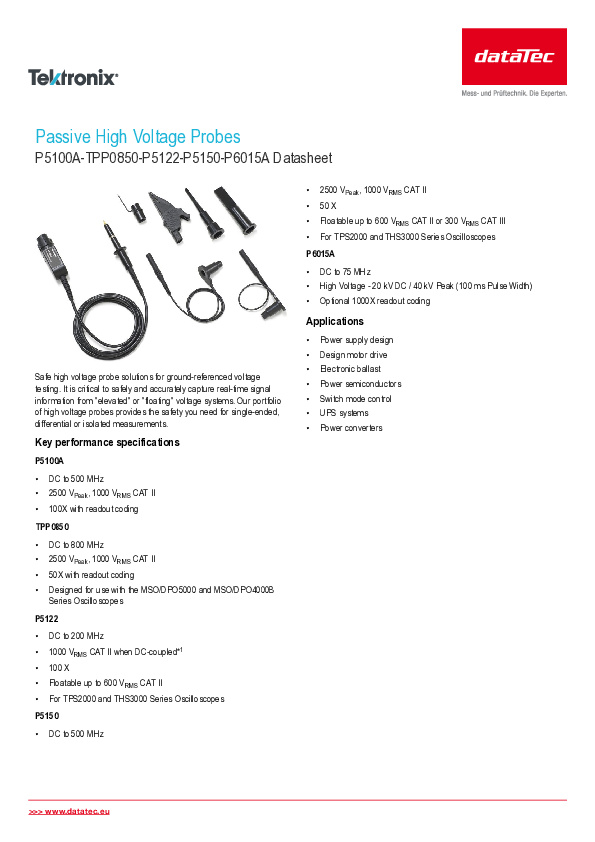

Ausstattung und Highlights:
- Für Tektronix-Oszilloskope der Serien TPS2000 und THS3000
- Bandbreite: DC bis 200 MHz
- Anstiegszeit: 2,2 ns (typ.)
- Abschwächungsfaktor: 100x
- Eingangsimpedanz: 100 MΩ / 4,0 pF
- Kompensationsbereich: 10 bis 22 pF
- Maximale Eingangsspannung: 1000 Veff, CAT II bei DC-Kopplung, potenzialfrei bis 600 Veff CAT II
- Konformität: IEC61010-031
- Kabellänge: 1,2 m
