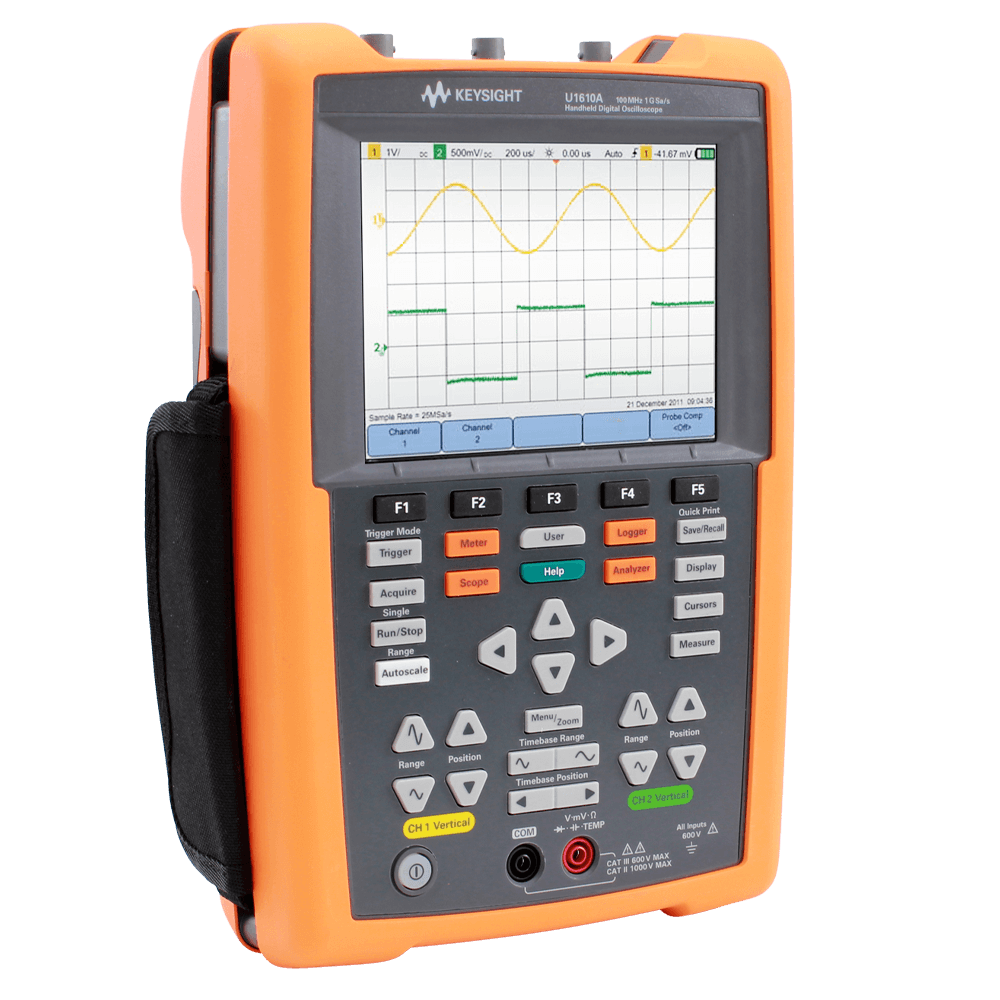

Keysight U1610A | Service-Oszilloskop, 100 MHz, 2-Kanal, potenzialfrei

Name: U1610A | Service-Oszilloskop, 100 MHz, 2-Kanal, potenzialfrei
Brand: Keysight
SKU: U1610A
Price: 6146.0 EUR
Availability: InStock

Herstellernummer: U1610A

1 auf Lager. Versandfertig in 1 Arbeitstag

6.146,00 €

zzgl. MwSt. 7.313,74 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

2-Kanal Digital Handheld Oszilloskop U1610A von Keysight (vormals Agilents elektronische Messtechnik) mit 100MHz Bandbreite, VGA-Farb-Display und potenzialfreien Eingängen.

Bandbreite 100 MHz
2 potenzialfreie Eingänge
600 V CAT III Kanal zu Kanal Trennung
Speichertiefe 120 kPunkte
Abtastrate 1 GSa/s
Vertikalauflösung 8 Bit
Vertikale Empfindlichkeit: 2 mV/div to 50 V/div
Triggersystem: Normal, Single, Auto
Triggerarten: Edge, Glitch, TV, Nth Edge, CAN, LIN
30 automatische Messfunktionen wie: Verzögerung, Tastgrad (+/-), Anstiegs-/Abfallzeit, Frequenz, Periode, Phasenverschiebung, T-max, T-min, Breite (+/-), Amplitude, Durchschnitt, Basis, Scheitel, Zyklusmittelwert, Maximum, Minimum, Überschwingweite, Spitze-Spitze, Unterschwingweite, Standardabweichung, Oben, Vrms (AC/DC), Wirk-/Schein-/Blindleistung, Leistungsfaktor
Mathematikfunktionen
FFT Analyse 1024 Punkte
Brillantes 14,5 cm VGA Farb-Display mit großem Betrachtungswinkel
3 auswählbare Ansichten (Indoor, Outdoor und Nachtsicht)
Eingebautes Multimeter und Datenlogger
Auflösung 4,5 Stellen beim Digital Multimeter
Multimeterfunktionen: Spannung DC / AC, Strom AC / DC, Widerstand, Kapazität, Durchgang, Diode, Temperatur, Frequenz
Datenlogger Funktion zum PC
10 auswählbare Sprachen für die Bedienung (Deutsch, Englisch u.w.)
Eingebautes Hilfesystem auf Knopfdruck
Speichermöglichkeit: 10 Setups und Signaldaten
Schnittstellen: USB 2.0 full-speed host, USB 2.0 full-speed client
Maße B183 x H270 x T65 mm
Gewicht < 2.5 kg

Technische Daten

Abmessungen (L x B x H) (mm):	65 x 183 x 270
Anzahl Kanäle:	2
Anzahl automatische Messungen:	23
Artikelnummer:	U1610A
Bandbreite (MHz):	100
Bildschirmgröße:	14,5 cm
Bildschirmtyp:	640 x 480, VGA TFT
Counter:	Nein
DVM:	Ja
Funktionsgenerator:	Nein
Garantie (Jahre):	3
Gewicht (kg):	2,5
Modell:	U1610A
Samplerate:	1 GSa/s
Schnittstellen:	USB
Speichertiefe:	120 kPts
Triggerarten:	Edge, Glitch, TV, Nth Edge, CAN, LIN
Vertikale Auflösung:	8-bit

Dokumente und Downloads

Datenblatt

pdf | 1.50 MB

Beschreibung

U1610A | Service-Oszilloskop, 100 MHz, 2-Kanal, potenzialfrei

Die All in One Lösung für den Servicebereich mit eingebautem Multimeter und Datenlogger.

Das digitale Hand- Oszilloskop U1610A ist ein mobiles Hochleistungs-Tool zur Fehlerbehebung für Automatisierung, Prozesssteuerung und Anlagenwartung in vielen industriellen Bereichen und Kraftfahrzeugservice.

Dieses 100 MHz Handoszilloskop verfügt über 2 potenzialfreie Eingänge mit einer Trennung bis zu 600 V bei CAT III. Mit einer Abtastrate von bis zu 1 GSa/s und einer Speichertiefe von 120 kPunkte können mehr Informationen von Signalen erfasst werden, wie pulsweiten modulierte Schaltkreise, Einschaltströme und Motorstartsequenzen. Das brillante VGA Display kann in 3 verschiedene Ansichten (Indoor, Outdoor und Nachtsicht) eingestellt werden, um für jedes Lichtverhältnis bestens gerüstet zu sein.

Das All in One Oszilloskop U1610A kann auch als digitales Multimeter (DMM) und Datenprotokollierer eingesetzt werden. Mit der automatischen Bereichswahlfunktion können Sie schnell und präzise DMM-Messungen durchführen. Mit der Datenprotokollierungsfunktion können Sie eine automatische Datenprotokollierung für DMM- und Oszilloskopmessungen durchführen.

Lieferumfang

Schnellstart Anleitung, Netzadapter, Li-Ionen Akku, USB Kabel, Messleitungen, 2x Tastköpfe 10:1, Kalibrierzertifikat
Garantie: 3 Jahre
