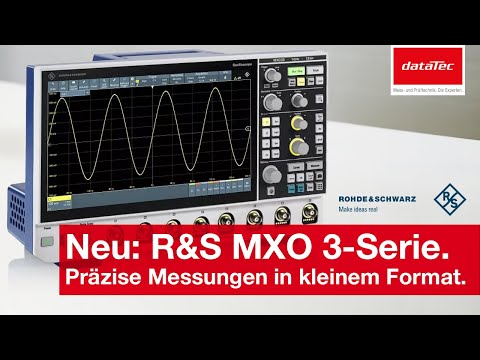

Die Rohde & Schwarz Oszilloskope der MXO 3 Serie verfügen über bis zu 1 GHz Bandbreite (je nach Option), 4 oder 8 analoge Kanäle, 12-Bit-ADC (bis 18 Bit im HD-Modus), bis zu 5 GSa/s, bis zu 500 Mpts Speicher pro Kanal sowie eine Update-Rate von bis zu 4,5 Mio. Wfms/s.
Ein 500 MHz Passiv-Tastkopf pro Kanal gehört zum Lieferumfang; die Serie unterstützt das R&S Probe-Interface und damit eine breite Palette an Messköpfen.
Typische Anwendungen
- Labor & General-Purpose: Zeit-/Frequenzbereich, Korrelation, Logik-/Protokollanalyse und Bode-Plots direkt am Gerät – die MXO 3 ersetzt in vielen Setups mehrere Einzelgeräte.
- Leistungswandlung: Acht Kanäle ermöglichen die gleichzeitige Beobachtung von Drei-/Sechsphasen-Invertern, Gate-Treibern und Strömen/Spannungen – mit hohem Dynamikbereich durch 18-Bit-HD-Modus.
- Power-Sequencing &-Integrität: Bis 500 Mpts Aufzeichnungslänge, 1 mV/div Empfindlichkeit und ±3 V Offset unterstützen das präzise Erfassen kleinster Ripple-/Noise-Ereignisse.
- Automotive: Acht Kanäle für PWM-Gates, Bus-Analyse (z. B. CAN/LIN/SENT) und Spektrumanalyse zur Beurteilung von Antriebsverhalten.
- Signal-Integrität & EMV-Debug: Bis >4,5 Mwfms/s Update-Rate, segmentierte History und bis zu 50.000 FFT/s beschleunigen die Fehlersuche.
Variante MXO38 (8 Kanäle)
Das hier vorgestellte MXO38 ist die 8-Kanal-Variante der Serie – ideal für für Anwendungen, die viele Signale parallel erfassen und analysieren müssen, wie etwa Antriebe, Power-Sequencing oder komplexe Embedded-Systeme
Das MXO38 eignet sich ausgezeichnet für Mehrphasen- und Sequenz-Analysen in einem einzigen Gerät. Das kleinere 4-Kanal Modell MXO34 ist prädestiniert für klassische 4 Kanal Debug-Aufgaben mit hoher Signal-Treue und Trigger-Leistung.
Preconfigured Modelle (ab Werk konfiguriert)
Exklusiv zur Markteinführung erhalten Sie alle Modelle auch als vorkonfigurierte Pakete. Diese beinhalten, neben dem Standard-Zubehör, kostenlos das umfangreiche Erweiterungsbundle MXO3-PK1 (Generator, 500 Mpts, Power-/FRA-Apps, Protokoll-Decoder u. a.). Selbstverständlich lassen sich auch bei den vorkonfigurierten Paketen die Bandbreiten nachträglich upgraden.
Vorkonfigurierte MXO38 – Pakete mit 8 analogen Kanälen
- MXO38-1PK (100 MHz Bandbreite): Einstieg in die 8-Kanal-Klasse mit höchster Signalqualität.
- MXO38-2PK (200 MHz Bandbreite): Mehr Bandbreite für Embedded- und Power-Anwendungen.
- MXO38-3PK (350 MHz Bandbreite): Ideal für Digital-/Mixed-Signal-Entwicklung.
- MXO38-5PK (500 MHz Bandbreite): Universell für Power- und EMV-Debug geeignet.
- MXO38-10PK (1 GHz Bandbreite): Maximale Bandbreite für High-End-Entwicklungen.
Vorkonfigurierte MXO34 – Pakete mit 4 analogen Kanälen
- MXO34-1PK (100 MHz Bandbreite) bis MXO34-10PK (1 GHz Bandbreite): für klassische 4 Kanal Debug-Aufgaben mit hoher Signal-Treue und Trigger-Leistung.
Produktmerkmale der Serie:
- 4 / 8 analoge Kanäle
- Bandbreiten ab Werk: 100 / 200 / 350 / 500 MHz / 1 GHz (Bandbreiten lassen sich auch nachträglich per Upgrade erweitern).
- Abtastrate bis 5 GSa/s
- Speicher 125 Mpts/Kanal, optional 500 Mpts (Option MXO3-B105).
- 12-Bit-ADC (bis 18 Bit im HD-Modus); digitale Triggerung mit hoher Empfindlichkeit und einstellbarer Hysterese.
- Update-Rate bis 4,5 Mwfms/s; History/Segment-Speicher und Zone-Trigger (Zeit- und Frequenzbereich).
- Analyse: Digitaler Trigger, Zone-Trigger (Zeit/Frequenz), bis 50.000 FFT/s, schnelle Hardware-Math/-Messungen.
- Optionen: 16-Ch-MSO, 50-MHz-AWG, Power-/FRA-Applikationen, umfangreiche Protokoll-Decoder (I2C/SPI/UART, CAN/CAN FD/CAN XL/LIN/SENT, ARINC 429/MIL-STD-1553/SpaceWire, SPMI/RFFE, 10BASE-T1S).
- 11,6″ Full-HD Display, HDMI-Out; SmartGrid-UI.
- Optionen: 16-kanaliges MSO (MXO3-B1), 1-Kanal-AWG 50 MHz (MXO3-B6), Protokoll-Decoder & Power-Apps (u. a. K31, K36, K510, K520, K530, K550, K560).
- Abmessungen: ca. 375 × 233 × 163 mm (5 HE)
- Gewicht: ca. 4 kg
