Pico PicoScope 2208B MSO | USB-Oszilloskop, MSO, 2+16-Kanal, 100 MHz (PQ011)

Name: PicoScope 2208B MSO | USB-Oszilloskop, MSO, 2+16-Kanal, 100 MHz (PQ011)
Brand: Pico
SKU: PQ011
Price: 1015.0 EUR
Availability: InStock

Herstellernummer: PQ011

Lieferzeit auf Anfrage

1.015,00 €

zzgl. MwSt. 1.207,85 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

Pico PQ011 | 2 + 16- Kanal USB Mixed-Signal-Oszilloskop 2208BMSO mit 100 MHz Bandbreite und eingebautem Arbiträrgenerator im Taschenformat.

16 digitale Kanäle mit einer max. Frequenz von 100 MHz
Mixed-Signal-Abtastung mit bis zu 1 GS/s
2 analoge Kanäle mit 100 MHz Bandbreite, 128 MS Speichertiefe und 1 GS/s Abtastrate
Vertikal-Auflösung: 8 bit
Verbesserte vertikale Auflösung 12 Bit in PicoScope-Software
Spannungsbereiche: ± 20 mV bis ± 20 Volt in 10 Bereichen
Vertikale Auflösung: 4 mV/Div bis 4 V/Div (10 vert. Div.)
Eingangsimpedanz: 1 MOhm ± 1% (parallel zu 14pF ± 1pF)
Erweiterte digitale Triggerung
Eingebauter Funktionsgenerator: DC bis 1 MHz
Eingebauter Arbiträrgenerator: 12 Bit / 20 MS/s
Eingebauter FFT-Spektrumanalysator: DC bis Oszilloskopbandbreite
Segmentierten Speicher für bis zu 48.000 Abtastungen
Kompaktes ergonomisches Design mit frontseitigen Eingängen
PC-Verbindung USB 2.0 (Kompatibel mit USB 1.1 /3.0)
Stromversorgung über USB-Anschluss
Abmessungen: B 130 x H 19 x T 140 mm
Gewicht: < 0,2 kg

Technische Daten

Abmessungen (L x B x H) (mm):	140 x 130 x 19
Anzahl Digitalkanäle:	16
Anzahl Kanäle:	2
Artikelnummer:	PQ011
Bandbreite (MHz):	100
Counter:	Nein
DVM:	Nein
Funktionsgenerator:	Ja
Garantie (Jahre):	5
Gewicht (kg):	0,2
Modell:	2208B MSO
Samplerate:	1 GSa/s
Schnittstellen:	USB 2.0
Segmentierbarer Speicher:	Ja
Signalerfassungsrate:	80.000 wfms/s
Speichertiefe:	128 MPts
Triggerarten:	None, auto, repeat, single, Edge, window, pulse width, window pulse width, dropout, window dropout, interval, logic
Vertikale Auflösung:	8-bit

Dokumente und Downloads

Datenblatt

pdf | 1.86 MB

Beschreibung

PicoScope 2208B MSO | USB-Oszilloskop, MSO, 2+16-Kanal, 100 MHz (PQ011)

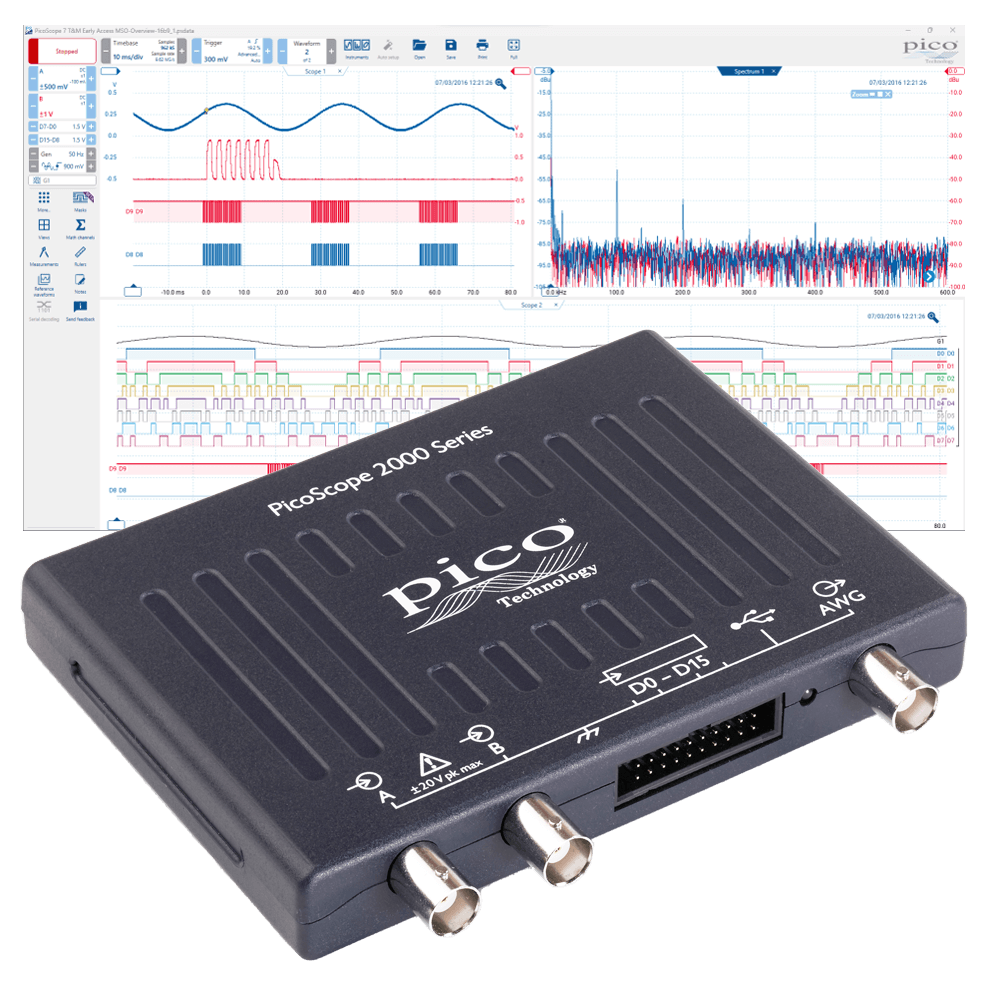

Die ultrakompakten Oszilloskope der PicoScope 2000-Serie von Pico Technology sind gerade einmal so groß wie ein Reisepass und lediglich 19 mm dick.

Diese per USB-Stromversorgung betriebenen PC-Oszilloskope und einem Arbiträr-Funktionsgenerator für anwenderdefinierte Wellenformen sind 80 % kleiner als die üblichen PicoScopes. Sie eignen sich damit perfekt für den Einsatz unterwegs und passen in jede Laptoptasche, während sie alle Funktionen und die Leistung von traditionellen Tisch-Oszilloskopen bieten.

Die technischen Daten umfassen eine sehr hohe Abtastrate, einen einstellbaren Analog-Offset über den gesamten Eingangsbereich hinweg und ein schnelles USB-Streaming mit bis zu 1 MS/s zur Erfassung von Wellenformen mit bis zu 100 Millionen Abtastungen. Die integrierte Signalquelle kann als Standard-Signalgenerator (Sinus, Rechteck, Dreieck und andere Signale) mit programmierbarem Sweep-Modus oder als voll funktionaler Arbiträr-Generator für anwenderdefinierte Wellenformen verwendet werden.

Lieferumfang

PicoScope PC-Oszilloskop
2 passende Tastköpfe x1/x10
1 Logikprobe
USB Kabel
Zubehör-Kit
