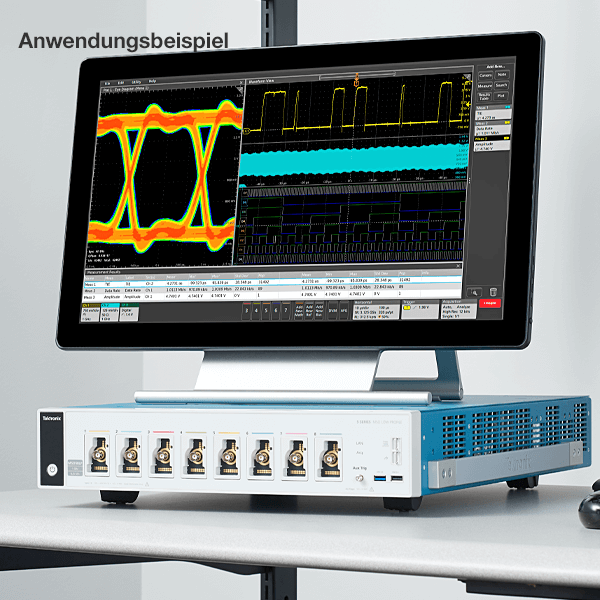

Tektronix MSO58LP | Mixed-Signal-Oszilloskop, Low-Profile, FlexChannel, 8-Kanal, max. 64 Digitalkanäle, bis 1 GHz, AFG, DVM

Name: MSO58LP | Mixed-Signal-Oszilloskop, Low-Profile, FlexChannel, 8-Kanal, max. 64 Digitalkanäle, bis 1 GHz, AFG, DVM
Brand: Tektronix
SKU: MSO58LP
Availability: InStock

Herstellernummer: MSO58LP

Lieferzeit auf Anfrage

Auf Anfrage

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

Tektronix MSO58LP | Mixed-Signal-Oszilloskop, 8-Kanal, Low-Profile, FlexChannel-Technologie mit 8 Analog- und bis zu 64 Digitaleingängen, Bandbreite bis 1 GHz, Abtastrate 6,25 GSa/s, ADC-Auflösung 16 bit, optionale Leistungsanalyse und Funktionsgenerator.

FlexChannel-Technologie: 8 Analogkanäle, max. 64 digitale Logikkanäle
Analoge Bandbreite: bis 1 GHz
Impedanz: 50 Ω ± 1 %, 1 MΩ ± 1 % mit 13,0 pF ± 1,5 pF
ADC-Auflösung: 12 bit
Echtzeit-Abtastrate: bis 6,25 GSa/s auf jedem Kanal
Signal-Erfassungsrate: > 500.000 wfms/s
Erfassungsspeicher: 125 Mio. Punkte
Integriertes Digital-Voltmeter: 4-stellig
Integrierter Trigger-Frequenzzähler: 8-stellig
Optionaler Arbiträrsignal- und -funktionsgenerator: 13 vordefinierte Signaltypen, bis 50 MHz Signalerzeugung (arbiträr, Sinus, Rechteck, Impuls, Rampe, Dreieck, DC-Pegel, Gauß, Lorentz, Exponentieller Anstieg/Abfall, Sin(x)/x, weißes Rauschen, Haversinus, kardial)
Erfassungsmodi: Abtastung, Peak-Werterfassung, Mittelwert, Hüllkurve, Hi-Res, FastAcq, Rollmodus, FastFrame
Triggerarten: Flanke, Pulsbreite, Runt, Timeout, Fenster, Logik, Setup + Hold, Anstiegs-/Abfallzeit, Parallel-Bus, Sequenz, visuell
Optionale Triggerung, Dekodierung und Analyse serieller Busse: I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN, FlexRay, SENT, SPMI, USB 2.0, Ethernet, Audio (I2S, LJ, RJ, TDM), MIL-STD-1553, ARINC 429
Cursorarten: Kurvenform, V-/H-/V&H-Balken, polar
36 automatische Messungen, gleichzeitig darstellbar: inkl. Amplituden-, Zeitbereichs-, Jittermessungen, Messstatistik, Referenzpegel, Gattersteuerung
Optionale Analysefunktionen: erweiterte Jitter-Analyse, Augendiagramm, digitales Power-Management, Maskentest
Plots: Zeittrend, Histogramm, Spektrum
Schnittstellen: 6x USB (Host), 1x USB 3.0 (Geräte), LAN, Trigger-Eingang Aux, Display Port, DVI/VGA für externen Monitor
Stromversorgung: 100 bis 240 V AC, 50/60 und 400 Hz
Abmessungen: B 432 × H 87,3 × T 605,7 mm
Gewicht: 11,6 kg

Technische Daten

Abmessungen (L x B x H) (mm):	605,7 x 432 x 87,3
Anzahl Kanäle:	8
Artikelnummer:	MSO58LP
Bandbreite (GHz):	1
Besonderheiten:	FlexChannel Technologie - bis zu 64 digitale Kanäle, 2HE, Bench Configuration möglich
Bildschirmtyp:	1920 x 1080, externer Monitor
Counter:	Ja (kostenlos nach Produktregistrierung)
DVM:	Ja (kostenlos nach Produktregistrierung)
Funktionsgenerator:	Optional: AFG 50 MHz
Garantie (Jahre):	1
Gewicht (kg):	11,6
Modell:	MSO58LP
Samplerate:	6,25 GSa/s
Schnittstellen:	USB, LAN
Signalerfassungsrate:	500.000 wfms/s
Speichertiefe:	125 MPts
Triggerarten:	Edge, Pulse Width, Timeout, Runt, Window, Logic, Setup&Hold, Rise/Fall Time Sequence, Visual, Parallel Optional: Video, RF vs Time
Vertikale Auflösung:	12-bit

Beschreibung

MSO58LP | Mixed-Signal-Oszilloskop, Low-Profile, FlexChannel, 8-Kanal, max. 64 Digitalkanäle, bis 1 GHz, AFG, DVM

Sechsmal mehr Kanäle bei platzsparender Bauform von gerade einmal zwei Höheneinheiten (HE): Das Mixed-Signal-Oszilloskop MSO58LO (Low Profile) basiert auf der leistungsstarken Oszilloskop-Serie MSO5 mit FlexChannel-Technologie, optionalem Arbiträr-Funktionsgenerator, integriertem Digital-Voltmeter (DVM) und Trigger-Frequenzzähler. Das MSO58LP verfügt über acht Analogkanäle. Jeder FlexChannel-Eingang bietet alternativ 8 digitale Logikeingänge, maximal also 64 Digitalkanäle. Mit 1 GHz analoger Bandbreite und 6,25 GS/s Abtastrate erfassen Sie Ihre Signaldaten präzise und mit herausragender Signalintegrität.

Verringern Sie den Arbeitsaufwand beim Übergang von der Entwicklungs- zur Fertigungsprüfung, indem Sie Software und Testabläufe beibehalten: Verwenden Sie die MSO-Serie 5 im Labor, um Ihr Design zu testen, und führen Sie anschließend dieselben Tests mit dem kompakten Low-Profile-Oszilloskop MSO58LP in der Fertigung aus.

Digital-Voltmeter, Arbiträr-Funktionsgenerator und Leistungsanalyse:

Das Oszilloskop MSO58LP enthält ein integriertes, 4-stelliges Digitalvoltmeter (DVM) sowie einen 8-stelligen Trigger-Frequenzzähler für die präzise Anzeige der Frequenz des ausgeführten Trigger-Ereignisses. Zudem verfügt das MSO58LP über einen optionalen, integrierten Arbiträr-Funktionsgenerator (AFG), der ideal geeignet ist zum Simulieren von Sensorsignalen oder zum Erzeugen von Rauschsignalen bei der Durchführung von Grenzwertprüfungen. Der Signalgenerator ermöglicht die Ausgabe von vordefinierten Signalen bis 50 MHz. Das optionale Leistungsanalyse-Paket ermöglicht schnelle und reproduzierbare Analysen u. a. von Leistungsqualität, Oberschwingungen, Schaltverlust, Modulation, Ripple sowie Effizienz-, Amplituden oder Zeitmessungen.

Das MSO58LP erhalten Sie mit einer Bandbreite von 500 MHz (MSO58LP-BW-500) sowie einer Bandbreite von 1 GHz (MSO58LP-BW-1000RL).
