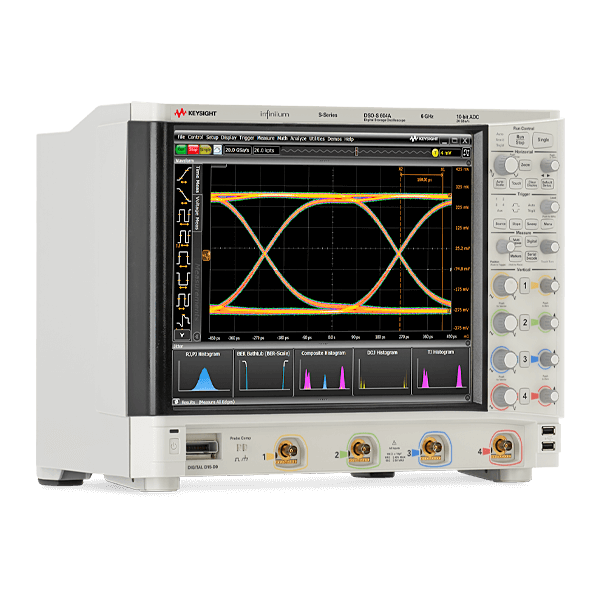

Keysight DSOS604A | Oszilloskop, DSO, 4-Kanal, 6 GHz

Name: DSOS604A | Oszilloskop, DSO, 4-Kanal, 6 GHz
Brand: Keysight
SKU: DSOS604A
Availability: InStock

Herstellernummer: DSOS604A

Lieferzeit auf Anfrage

Auf Anfrage

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

Keysight DSOS604A | 4-Kanal High-Definition (10-Bit) Digital-Speicher-Oszilloskop Infiniium mit 6 GHz Bandbreite, 20GSa/s Abtastrate, großem Speicher und einem 38,1 cm Touch Screen für Gestensteuerung.

Bandbreite 6 GHz (spätere Bandbreiten-Aufrüstung problemlos möglich)
4 analoge Kanäle
optional 16 digitale Kanäle
Eingangsimpedanz Analog: 50 Ω ± 2.5% / 1 MΩ ± 1% (11pF typ.)
Vertikale Empfindlichkeit 1 MΩ: 1 mV/div bis 5 V/div / 50 Ω: 1 mV/div bis 1 V/div
20GSa/s maximale Abtastrate
Standard-Speichertiefe 200 Mpts bzw. 100 Mptspro Kanal, nachrüstbar bis 800 Mpts
10 Bit Standard Vertikalauflösung (bis 16 bit im High Resolution Modus)
Rauschen: 90 µV bei 1 mV/div und 1 GHz Bandbreite
SFDR (Spurious-free Dynamic Range / Störungsfreier Dynamischer Bereich): -73 dBc
minimale Skalierung: 2 mV/div in Hardware realisiert (kein elektronisches zooming)
Eigen-Jitter: 100 fs rms für Skalierung 100 ns/div und Messzeit < 1 µs für exakte Jitter-Analysen (optional kann der Scope-Eigenjitter mit der EZJIT Plus herausgerechnet werden)
Viele eingebaute Automatische Messungen, reichhaltige Triggermöglichkeiten, Mathematik, FFT
Segmentierter Speicher für analoge und digitale Kanäle
Signalerfassungsrate bis 2.000 waveforms/sec
Schnelles und flexibles Bedienen / Messen / Zoomen durch Drag- & Drop durch neue GUI (Graphical User Interface)
Eingangs-Stecker: Präzisions-BNC für Bandbreiten > 8GHz
38,1 cm großes, kapazitives XGA Touch-Screen Display für komfortable Gestensteuerung
Flüsterleiser Betrieb für ein konzentriertes Arbeiten
DREI Anwendungen in EINEM Gerät:
Oszilloskop: die leistungsstarken Fähigkeiten der Infiniium Familie mit der erweiterten InfiniiScan Triggerung in Kombination mit ausgezeichneten Spezifikationen geben Ihnen eine präzise Wiedergabe Ihrer Signale
Logikanalysator: 16 digitale Kanäle mit 128 Mpts Speicher zur Analyse kritischer Daten- und Zeitzustände.
Protokollanalysator: wählen Sie integrierte Protokollwerkzeuge um schnell Datenpakete ebenso wie zeitkorrelierte Zusammenhänge zwischen Daten und dem Physikal Layer zu finden
Zukunftssicher: Speichererweiterung bis 800 Mpts
Größte Auswahl an Analyse- und Konformitätstest-Werkzeugen (bis zu 50 optionale Messfunktionen und 16 mathematische/statistische Fuktionen):
- Serielle Physical Layer Anwendungen wie USB 2.0 und USB 3.0, DDR 1/2/3, Ethernet, und MIPI D-Phy
- Jitter-Analyse Anwendungen EZJIT und EZJIT Plus
- FFT (Fast Fourier Transformation)
- MATLAB® Software für Ihre eigenen anwenderspezifischen Messungen und Analysen, Filter oder Messlösungen
- Serielle Protokoll Anwendungen wie:
- I²C, SPI, RS-232, CAN, LIN, FlexRay, PCI Express, USB 2.0, MIPI D-Phy, SATA und 8B/10B
Simultane Bus-Dekodierung von bis zu 4 seriellen Signalen gleichzeitig (mit opt. Modulen)
Intel 3 GHz i5 Quad-Core. 8 GB RAM. Win7 Embedded Standard
Austauschbare SSD (solid state drive) Festplatte für schnellen Boot-Vorgang
Schneller (Mess-) Datentransfer von 200 MB/s
Standard USB und LAN Ausgang
RS-232, COM1, PS/2
XGA und DVI Video Ausgang
6 x USB-Schnittstelle (2 x Vorderseite, 4 x seitlich, wovon 2 x USB 3.0)
Gewicht: 12 kg
Maße B424 x H318 x T226mm

Technische Daten

Abmessungen (L x B x H) (mm):	230 x 430 x 330
Anzahl Kanäle:	4
Artikelnummer:	DSOS604A
Bandbreite (GHz):	6
Besonderheiten:	Bandbreitenupgrade nachträglich möglich MultiScope Option - bis zu 40 Kanäle, austauschbare 240 GB SSD, Speichererweiterung bis 400 MPts
Bildschirmgröße:	38,1 cm
Bildschirmtyp:	1024 x 768, XGA Touchscreen
Counter:	Nein
DVM:	Nein
Funktionsgenerator:	Nein
Gewicht (kg):	11,8
Modell:	DSOS604A
Samplerate:	20 GSa/s
Schnittstellen:	USB, LAN
Segmentierbarer Speicher:	Standard
Signalerfassungsrate:	300.000 wfms/s
Speichertiefe:	100 MPts
Triggerarten:	Edge, Edge transition, Edge then edge (time) & (event), Pulse width, Glitch, Runt, Timeout, Pattern, State, Setup/hold, Window, Protocol, InfiniiScan
Vertikale Auflösung:	10-bit

Beschreibung

DSOS604A | Oszilloskop, DSO, 4-Kanal, 6 GHz

Die Infiniium S-Serie Oszilloskop-Familie wurde entwickelt um die größtmögliche Mess-Vielfalt bereitzustellen. Die S-Serie Familie verfügt über das größte Display am Markt, eine oszilloskopbasierte Protokolldekodierung und die größte Anzahl von Analyse- und Konformitätstest-Werkzeugen. Ferner bietet dieses Oszilloskop die beste Signalintegrität im Markt.

Das Infiniium Oszilloskop hat ein 38,1 cm großes kapazitives XGA Display und arbeitet flüsterleise (35 dB) in einem gerade mal 23 cm tiefen Gehäuse bei nur 12 kg Gewicht. Dieses Oszilloskop ist ein leistungsstarkes Messwerkzeug für heute und für die Zukunft.

Die "Smart-Scope Touch" Generation für bequeme Gestensteuerung.
Schnelles und flexibles Bedienen / Messen / Zoomen durch Drag- & Drop auf dem großen 38,1 cm Touch-Screen. Ziehen Sie Ihre Messungen per Maus und/oder Drag & Drop von der Menüleiste direkt auf den Bildschirm und kommen so schnell zu Ihren perfekten Messergebnissen.

Sehr schneller Signalprozess für schnelle, effektive und präzise Messung der Signalparameter
Ermöglicht wurde dieses durch hochintegrierte Module und durch eine hoch effizientes Motherboard, das eine sehr schnelle Signalverarbeitung und Signalmessungen durchführen kann. Die maximale Abtastrate beträgt 20 GSa/s, bei einer Auflösung von 10 Bit und einer Standard-Speichertiefe von 200 Mpts bzw. 100 Mpts

Diese Oszilloskop-Serie verfügt über den schnellsten 10-bit-A/D-Wandler der Welt. Im Vergleich zu herkömmlichen Oszilloskopen mit 8-bit-A/D-Wandlern bietet die S-Serie eine vierfach höhere Amplitudenauflösung und zeigt dadurch entsprechend mehr Signaldetails.

In Kombination mit einer neuen, rauscharmen Eingangsstufe erreicht die S-Serie eine effektive Amplitudenauflösung (ENOB, Effective Number Of Bits) von über 8 bit - das ist Branchenrekord.

Lieferumfang

Lieferumfang mit 4 passiven Tastköpfen, Probe Accessoires, Keysight (vormals Agilents elektronische Messtechnik) I/O Library, Netzkabel, Front Panel Cover, Tastatur, Maus. Bedienungs- und Programmieranleitungen auf der Festplatte
