B&K Precision 2567B-MSO | Oszilloskop, MSO, 4 Kanal, 200 MHz, 2 GSa/s, 200 MPts, USB, LAN, 2560B Serie

Name: 2567B-MSO | Oszilloskop, MSO, 4 Kanal, 200 MHz, 2 GSa/s, 200 MPts, USB, LAN, 2560B Serie
Brand: B&K Precision
SKU: BK2567B-MSO
Price: 3670.0 EUR
Availability: InStock

Herstellernummer: BK2567B-MSO

Lieferzeit auf Anfrage

3.670,00 €

zzgl. MwSt. 4.367,30 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

B&K Precision 2567B-MSO | Oszilloskop, MSO, 4 Kanal, 200 MHz, 2 GSa/s, 200 MPts, USB, LAN, 2560B Serie.

Produktmerkmale:

Analoge Bandbreite: 200 MHz
Analoge Kanäle: 4 + 1 EXT
Digitale Kanäle: 16 (D0 bis D15)
Analoge Abtastrate: bis zu 2 GSa/s
Analoge Speichertiefe: 200 Mpts pro Kanal
Digitale Abtastrate: bis zu 500 MSa/s
Digitale Speichertiefe: 50 Mpts pro Kanal
Waveform Update Rate: bis zu 120.000 wfms/s (normal), 500.000 wfms/s (sequence)
Touchscreen: 10,1" kapazitiv, 1024 x 600 Pixel
Vertikale Auflösung: 8-bit und 10-bit Modi
Integrierter Arbiträrgenerator: 1 Kanal, bis 50 MHz, 14 Bit Auflösung, 45 benutzerdefinierte Wellenformen
Triggerfunktionen: Edge, Pulse, Slope, Serial, Runt, Dropout, Pattern, Interval, Window u.a.
Serielle Busanalyse: I2C, SPI, UART, CAN, LIN (optional: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester)
FFT und Mathematische Funktionen: Bis 2 Mpts, inkl. Integration, Ableitung, Filter, Formeleditor

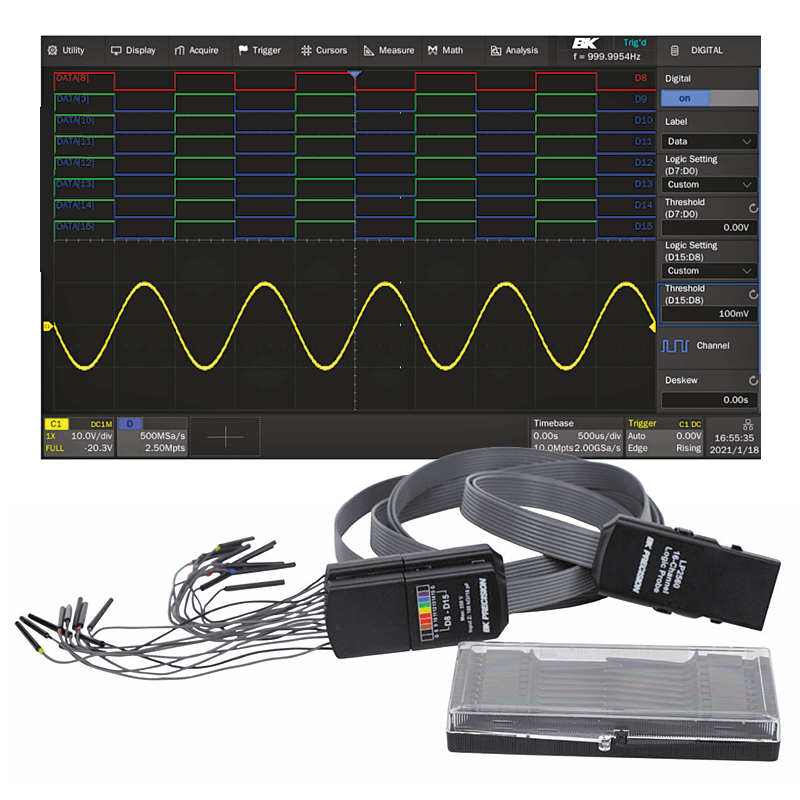

MSO-Logiksonde: 16-kanalig, farbcodiert, im Lieferumfang enthalten
Netzwerkfähigkeit: USB, LAN, integrierter Webserver zur Fernsteuerung
Abmessungen: 352 x 224 x 111 mm
Gewicht: 3,9 kg
Inklusive Zubehör: 4 passive Tastköpfe (PR250B), Logikanalysator-Sonde, Netzkabel, USB-Kabel, Kalibrierzertifikat

Technische Daten

Abmessungen (L x B x H) (mm):	111 x 352 x 224
Anzahl Digitalkanäle:	16
Anzahl Kanäle:	2
Artikelnummer:	BK2567B-MSO
Bandbreite (MHz):	100
Bildschirmgröße:	25,65 cm
Bildschirmtyp:	1024 x 600, TFT-LCD Touchscreen
Counter:	Ja
DVM:	Ja
Funktionsgenerator:	50 MHz
Garantie (Jahre):	3
Gewicht (kg):	3,9
Modell:	BK2567B-MSO
Samplerate:	1 GSa/s
Schnittstellen:	USB, LAN, Optional: WLAN
Segmentierbarer Speicher:	Ja
Signalerfassungsrate:	120.000 wfms/s
Speichertiefe:	200 MPts
Triggerarten:	Edge, Pulse Width, Runt, Window, Timeout, Nth Edge, Slope, Video, Pattern, Serial Bus
Vertikale Auflösung:	8-bit

Dokumente und Downloads

Datenblatt

pdf | 3.60 MB

Beschreibung

2567B-MSO | Oszilloskop, MSO, 4 Kanal, 200 MHz, 2 GSa/s, 200 MPts, USB, LAN, 2560B Serie

Die 2560B Serie von B&K Precision ist eine moderne Oszilloskop-Serie für anspruchsvolle Mess- und Analyseaufgaben. Sie vereint leistungsstarke Hardware mit intelligenter Software und bietet ein Höchstmaß an Flexibilität und Benutzerfreundlichkeit.

Die Serie besteht aus digitalen Speicheroszilloskopen (DSO) sowie Mixed-Signal-Oszilloskopen (MSO) mit bis zu 350 MHz Bandbreite, 2 GSa/s Abtastrate und 200 Mpts Speichertiefe pro Kanal. Zu den Highlights zählen ein kapazitiver 10,1"-Touchscreen, ein integrierter 50 MHz Arbiträr-Funktionsgenerator, erweiterte Triggerfunktionen, serielle Busanalyse, Power-Analysefunktionen, Bode-Plot-Darstellung und vieles mehr.

Mit der optionalen oder integrierten Mixed-Signal-Funktionalität (MSO) lassen sich analoge und digitale Signale gleichzeitig erfassen und auswerten – ideal für die Entwicklung und Fehlersuche an Embedded-Systemen, digitalen Schaltungen und Kommunikationsschnittstellen.

Das 2567B-MSO kombiniert eine hohe analoge Bandbreite von 200 MHz mit einem integrierten 16-Kanal Logikanalysator. Es eignet sich hervorragend für komplexe Testumgebungen, in denen sowohl analoge als auch digitale Signale präzise analysiert und korreliert werden müssen.

Im Vergleich zum 2567B bietet das MSO-Modell zusätzlich 16 digitale Kanäle (D0 bis D15) mit bis zu 500 MSa/s Abtastrate, was die Mixed-Signal-Analyse erheblich erweitert. Im Vergleich zum 2565B-MSO bringt das 2567B-MSO mit 200 MHz Bandbreite zusätzliche Leistungsreserven mit. Ideal für fortgeschrittene Embedded-Entwicklung oder schnellere digitale Systeme.
