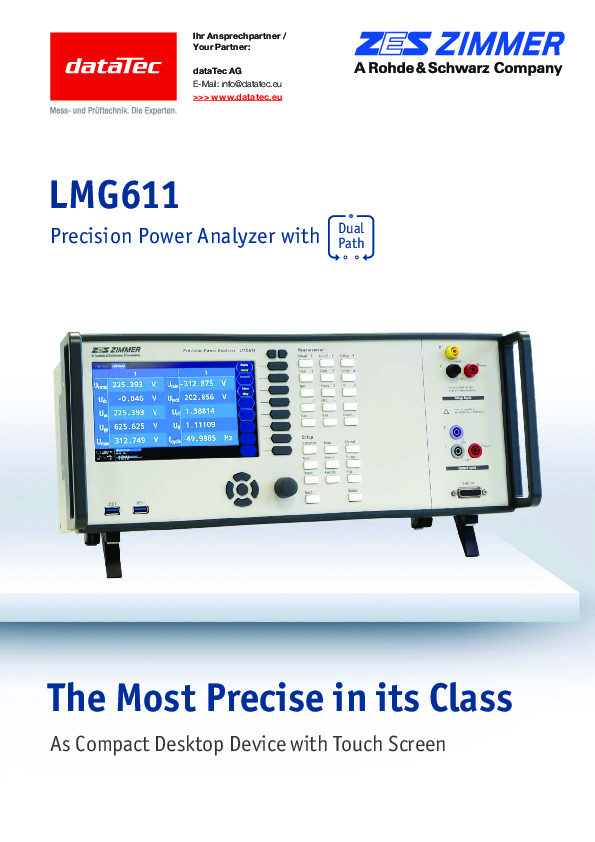

Der ZES ZIMMER LMG611-A ist ein hochpräziser Leistungsanalysator für anspruchsvolle Messaufgaben in Entwicklung, Forschung und industrieller Qualitätssicherung. Als leistungsstarkes Tischgerät mit modernem 7-Zoll-Touchscreen kombiniert der Leistungsanalysator maximale Messgenauigkeit mit einer außergewöhnlich hohen Bandbreite und flexibler Signalverarbeitung. Die innovative DualPath-Technologie ermöglicht die gleichzeitige Messung von Breitband- und Schmalbandsignalen ohne Aliasing-Effekte und sorgt damit für besonders präzise und reproduzierbare Messergebnisse.
Der Präzisions-Leistungsmesser eignet sich ideal für Anwendungen in der Leistungselektronik, bei Schaltnetzteilen, elektrischen Antrieben, Batterietests, magnetischen Komponenten sowie für EMV- und Konformitätsprüfungen. Durch die hohe Bandbreite und die exakte Synchronisation zwischen Strom- und Spannungskanälen lassen sich auch hochfrequente Signale, schnelle Schaltvorgänge und Messungen bei sehr kleinen Leistungsfaktoren zuverlässig analysieren. Gleichzeitig ermöglichen umfangreiche Speicher-, Analyse- und Automatisierungsfunktionen eine komfortable Integration in moderne Prüfstände und Testsysteme.
Das Modell ZES ZIMMER LMG611-A bietet eine besonders hohe Messbandbreite bis 10 MHz und erreicht eine Messgenauigkeit von bis zu 0,015 % des Messwertes plus 0,01 % des Maximalwertes. Mit einer Abtastrate von bis zu 1,2 MS/s, einer lückenlosen 18-Bit-Signalverarbeitung sowie einer Dynamik von 500 µA bis 32 A und 3 mV bis 1000 V eignet sich der Leistungsanalysator für hochdynamische und präzise Messaufgaben. Harmonische und Interharmonische können bis zur 2000. Ordnung analysiert werden. Darüber hinaus verfügt der ZES ZIMMER LMG611-A über flexible Filterfunktionen, Event-Triggering, integrierte Skriptprogrammierung sowie umfangreiche Schnittstellen wie USB 3.0, Gigabit Ethernet, CAN-Bus und DVI. Die Plug ’n’ Measure-Technologie ermöglicht zusätzlich die automatische Erkennung und Versorgung kompatibler Sensoren.
Produktmerkmale:
- Präzisions-Leistungsanalysator ZES ZIMMER LMG611-A
- DualPath-Technologie für gleichzeitige Breitband- und Schmalbandmessungen
- Messbandbreite von DC bis 10 MHz
- Messgenauigkeit bis 0,015 % des Messwertes + 0,01 % des Maximalwertes
- Abtastrate bis 1,2 MS/s
- 18-Bit-A/D-Wandler mit lückenloser Signalaufzeichnung
- Messbereiche von 500 µA bis 32 A sowie 3 mV bis 1000 V
- Analyse von Harmonischen und Interharmonischen bis zur 2000. Ordnung
- Flicker-Messung gemäß IEC EN 61000-4-15
- Flexible Signalfilter und Ereignisaufzeichnung
- Synchronisation über externe Quelle, Spannungs- oder Stromsignal
- Integrierter Script Editor zur Automatisierung von Prüfabläufen
- Plug ’n’ Measure zur automatischen Sensorerkennung
- 7-Zoll-Touchscreen mit 1024 × 600 Pixel
- CAN-Bus, USB 3.0, Gigabit Ethernet, RS232 und DVI-Schnittstellen
- Interner Speicher für Langzeitmessungen
- Remote-Bedienung und Datenvisualisierung möglich
- Galvanisch getrennte Strom- und Spannungseingänge
- Erdkapazität kleiner als 90 pF
