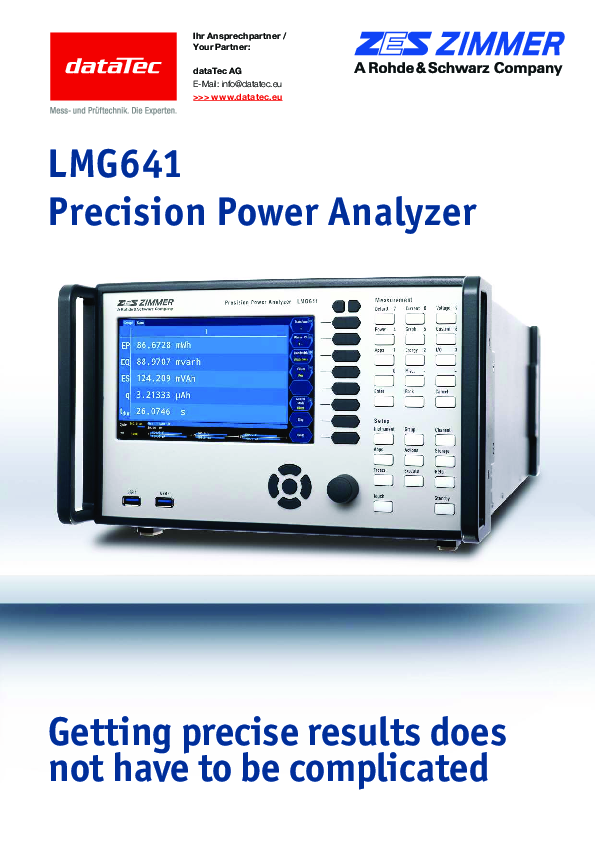

Der ZES ZIMMER LMG641 Precision Power Analyzer ist Teil der leistungsstarken LMG600-Serie und wurde für hochpräzise elektrische Messaufgaben entwickelt. Die Serie zeichnet sich durch eine außergewöhnliche Messgenauigkeit, eine hohe Bandbreite sowie flexible Konfigurationsmöglichkeiten aus. Dank der innovativen DualPath-Architektur ermöglicht der ZES ZIMMER LMG641 gleichzeitig breitbandige und schmalbandige Messungen ohne Aliasing-Effekte und liefert dadurch jederzeit zuverlässige und reproduzierbare Ergebnisse.
Ein wesentliches Merkmal der LMG600-Serie ist die freie Konfigurierbarkeit der Leistungskanäle. Unterschiedliche Kanaltypen (S-, A-, B- und C-Kanäle) können innerhalb eines Geräts kombiniert werden, sodass sich der Leistungsanalysator optimal an unterschiedlichste Messanforderungen anpassen lässt. Ergänzt wird dies durch eine hohe Dynamik, Messungen von kleinsten Strömen im µA-Bereich bis hin zu hohen Strömen sowie eine Bandbreite von bis zu 10 MHz.
Das Leistungsmessgerät eignet sich insbesondere für anspruchsvolle Anwendungen in Forschung, Entwicklung und Qualitätssicherung. Typische Einsatzbereiche sind die Analyse von elektrischen Antriebssystemen, Effizienzmessungen an Frequenzumrichtern, Langzeitmessungen im Standby-Bereich sowie die Prüfung von Ladeinfrastruktur für Elektrofahrzeuge. Durch umfangreiche Schnittstellen wie LAN, CAN-Bus und USB sowie die Möglichkeit zur Integration zusätzlicher Sensoren bietet der ZES ZIMMER LMG641 eine hohe Systemintegration in moderne Testumgebungen.
Der ZES ZIMMER LMG641 stellt innerhalb der LMG600-Serie ein besonders vielseitiges Modell dar. Er kombiniert alle fünf Phasen typischer Testprozesse – Signalerfassung, Timing-Steuerung, Integration, Berechnung und Pass/Fail-Bewertung – in einem einzigen Gerät. Dadurch reduziert der ZES ZIMMER LMG641 den Bedarf an externer Software und minimiert Fehlerquellen in komplexen Messaufbauten. Im Vergleich zu anderen Konfigurationen der Serie bietet dieses Modell eine besonders umfassende Funktionsintegration, inklusive Process Signal Interface (PSI), Event-Trigger-Funktion und umfangreicher mathematischer Auswertungen direkt im Gerät.
Für den ZES ZIMMER LMG641 stehen verschiedene modulare Leistungsmesskanäle zur Verfügung, die je nach Messaufgabe flexibel kombiniert werden können. Die S- und A-Kanäle eignen sich insbesondere für hochpräzise Breitbandmessungen mit voller DualPath-Funktionalität bis 10 MHz, während die B-Kanäle universelle Messaufgaben mit hoher Genauigkeit abdecken. Die C-Kanäle wurden speziell für hochpräzise Messungen im Niederfrequenzbereich bis 10 kHz entwickelt. Alle Kanaltypen unterstützen Messungen von Spannung, Strom und Leistung über einen sehr großen Dynamikbereich und ermöglichen dadurch eine optimale Anpassung des Systems an individuelle Prüf- und Entwicklungsanforderungen.
Verfügbare Leistungsmesskanäle:
- L60-CH-S: DC-optimierter S-Kanal für hochpräzise Breitbandmessungen mit DualPath-Funktionalität von DC bis 10 MHz, 18-Bit-Auflösung und einer Leistungsgenauigkeit von bis zu 0,015 % + 0,01 %.
- L60-CH-A: Hochpräziser A-Kanal für Breitbandmessungen mit DualPath-Funktionalität bis 10 MHz, 18-Bit-Auflösung und sehr hoher Messgenauigkeit für AC-Anwendungen.
- L60-CH-B: Universeller B-Kanal für allgemeine Messaufgaben mit DualPath-Funktionalität bis 500 kHz, 16-Bit-Auflösung und hoher Präzision für vielseitige Anwendungen.
- L60-CH-C: Hochpräziser C-Kanal für Messungen bis 10 kHz mit 16-Bit-Auflösung und optimierter Genauigkeit im Niederfrequenzbereich.
Produktmerkmale der Serie:
- Messung von Strom, Spannung und Leistung mit hoher Präzision und Stabilität
- DualPath-Architektur für gleichzeitige breitbandige und gefilterte Messungen
- Bandbreite bis zu 10 MHz für hochfrequente Anwendungen
- Messbereich von µA bis zu hohen Strömen im zweistelligen Amperebereich
- Flexible Konfiguration mit S-, A-, B- und C-Kanälen
- Hohe Genauigkeit bei AC- und DC-Messungen
- Unterstützung von Langzeit- und lückenlosen Messungen
- Integration von analogen und digitalen Sensorsignalen über Process Signal Interface (PSI)
- Umfangreiche Schnittstellen: LAN (Gigabit Ethernet), CAN-Bus, USB, DVI
- Synchronisation mehrerer Geräte für erweiterte Kanalanzahl
- Ereignisgesteuerte Aufzeichnung mit Event-Trigger-Funktion
- Unterstützung von Harmonics- und FFT-Analysen
- Plug’n’Measure-Unterstützung für automatische Sensorintegration
- Interner Speicher (SSD) zur Datenaufzeichnung ohne externen PC
- Touchscreen-Bedienung und intuitive Benutzeroberfläche
- 7-Zoll-Display mit hoher Auflösung
- Messkategorien bis CAT III / CAT II je nach Konfiguration
