Teledyne FLIR EV45-T2 | Ladestations- und Wallboxtester mit Typ-2-Stecker und Typ-1-Konverter

Name: EV45-T2 | Ladestations- und Wallboxtester mit Typ-2-Stecker und Typ-1-Konverter
Brand: Teledyne FLIR
SKU: EV45-T2
Price: 749.0 EUR
Availability: InStock

Herstellernummer: EV45-T2

Lieferzeit auf Anfrage

749,00 €

zzgl. MwSt. 891,31 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Teilen

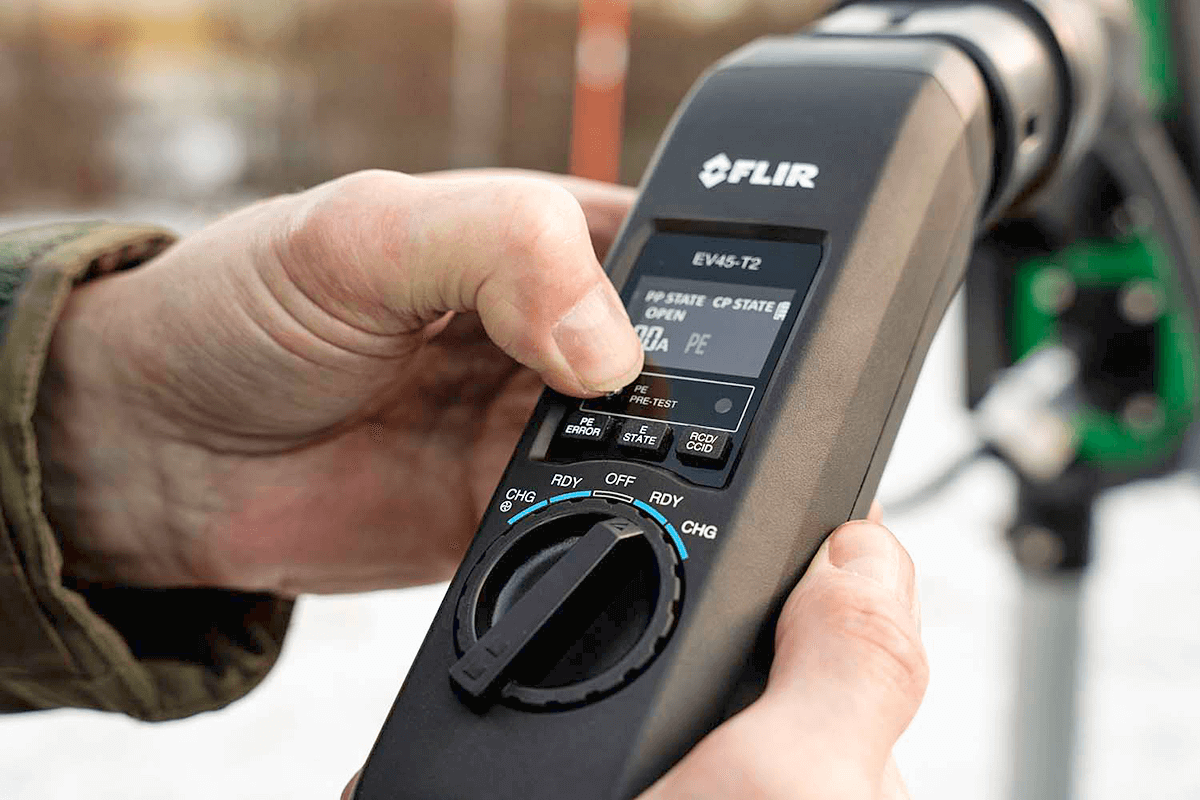

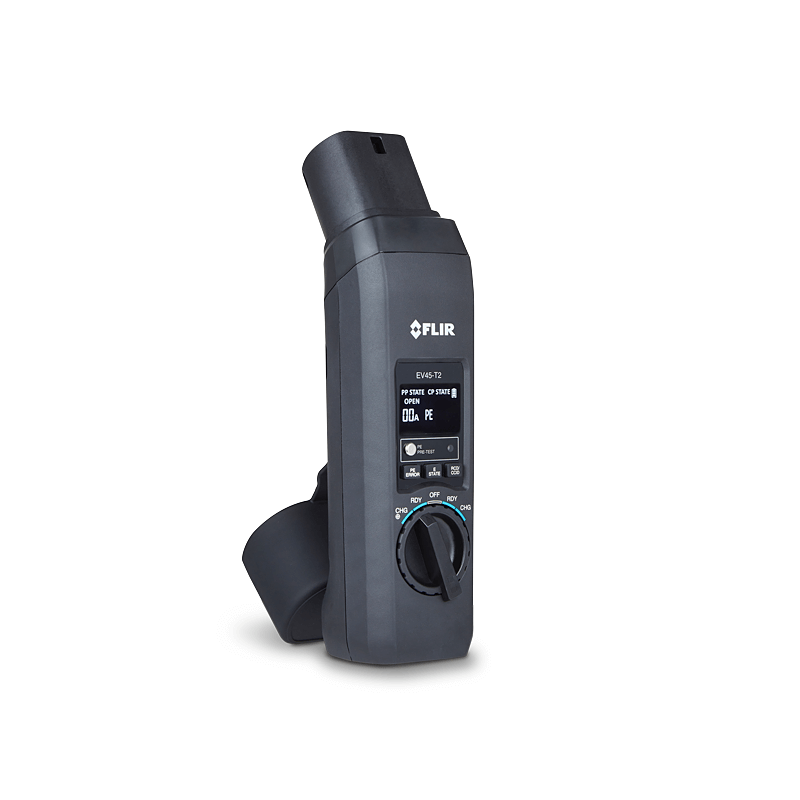

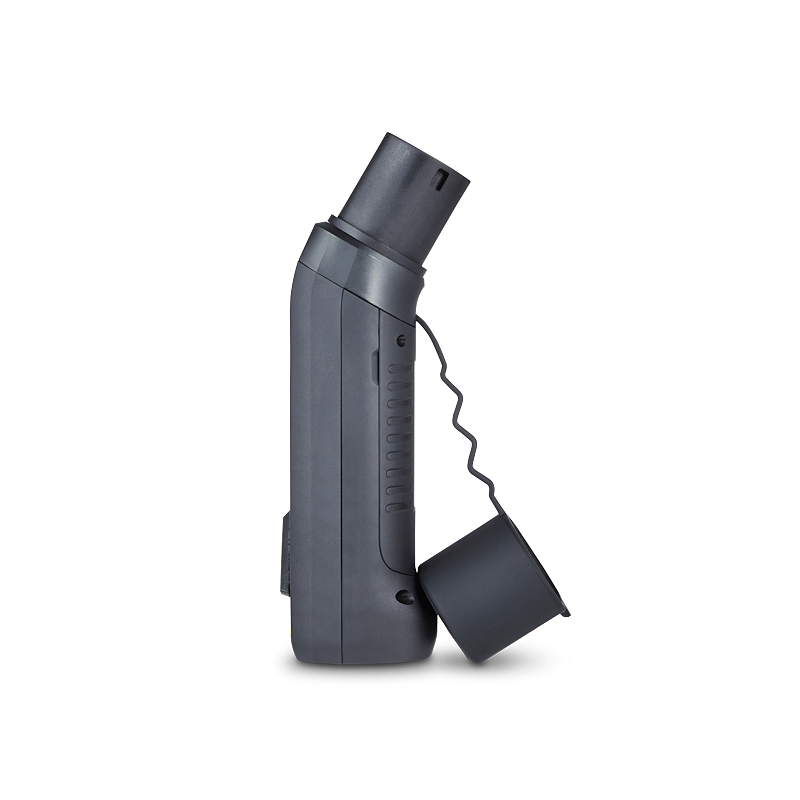

Teledyne Flir EV45-T2 | Ladestations- und Wallboxtester mit Typ-2-Stecker und Typ-1-Konverter.

Produktmerkmale:

CP Error (E state) Simulation: Pass/Fault (CP-Signal kurzgeschlossen mit PE)
CP State Simulation: A (getrennt), B (verbunden), C (Ladevorgang), D (Ladevorgang mit Belüftung), E (Fehler)
Eingangstyp: Messanschlüsse: L1, L2, L3, N, PE Ausgang nur für Testzwecke: Max. Anzahl 250 V (Einphasig) / 430 V (3-phasig), 50 / 60 Hz, CAT II 300 V, Max. 10 A
PE Error Simulation: Pass/Fault (Unterbrechung des Schutzleiters)
PE Pre-Test: Pass/Fault (> 50 V AC/DC zwischen PE-Leiter und Berührungssensor)
PP State Simulation: Offen, 13 A, 20 A, 32 A, 63 A
RCD/CCID Trip Test: Pass/Fault (Test RCD/CCID-Aktivierung nach Auslösung)
Voltage Phase Indication: L1, L2, L3
Ausgang: (Optional) DM286: CP-Status C/D für Wechselspannung mit Hz-Messung, (optional) IM75-2: CP-Status B für Isolationsprüfung von EV-Kabeln

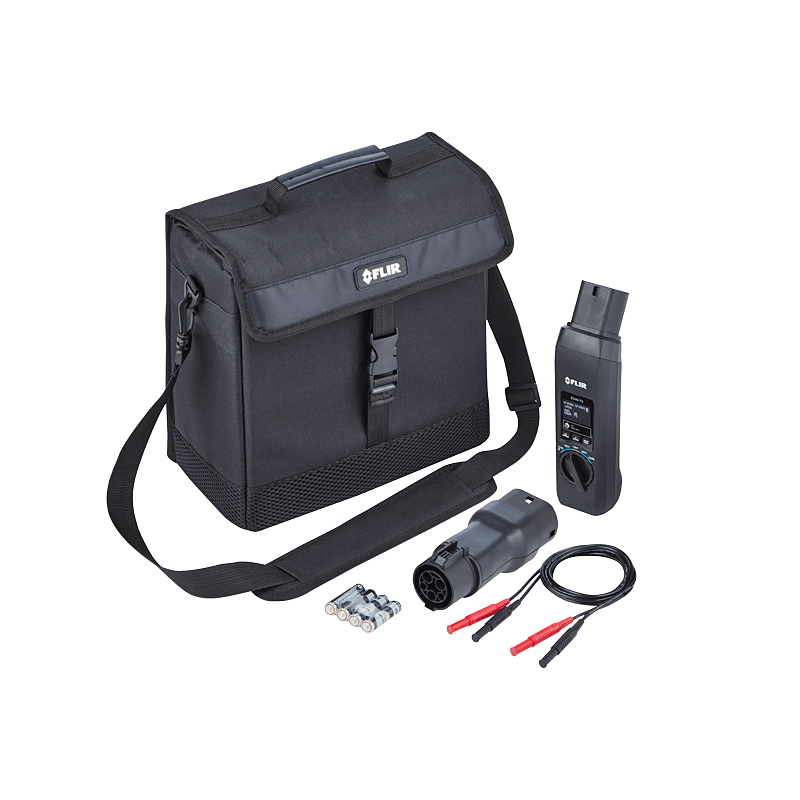

Steckverbindertypen: T2 (eingebaut), Typ 1 (mit Konverter)
Akkulaufzeit: Ca. 100 Stunden mit Alkalibatterien
Akkutyp: 4 AA-Alkalibatterien

Dokumente und Downloads

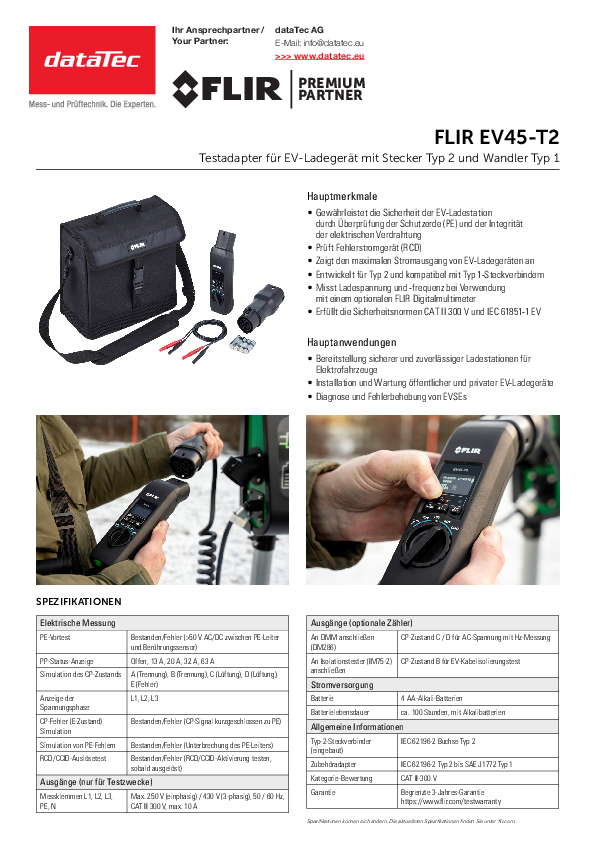

Übersicht

pdf | 0.78 MB

Beschreibung

EV45-T2 | Ladestations- und Wallboxtester mit Typ-2-Stecker und Typ-1-Konverter

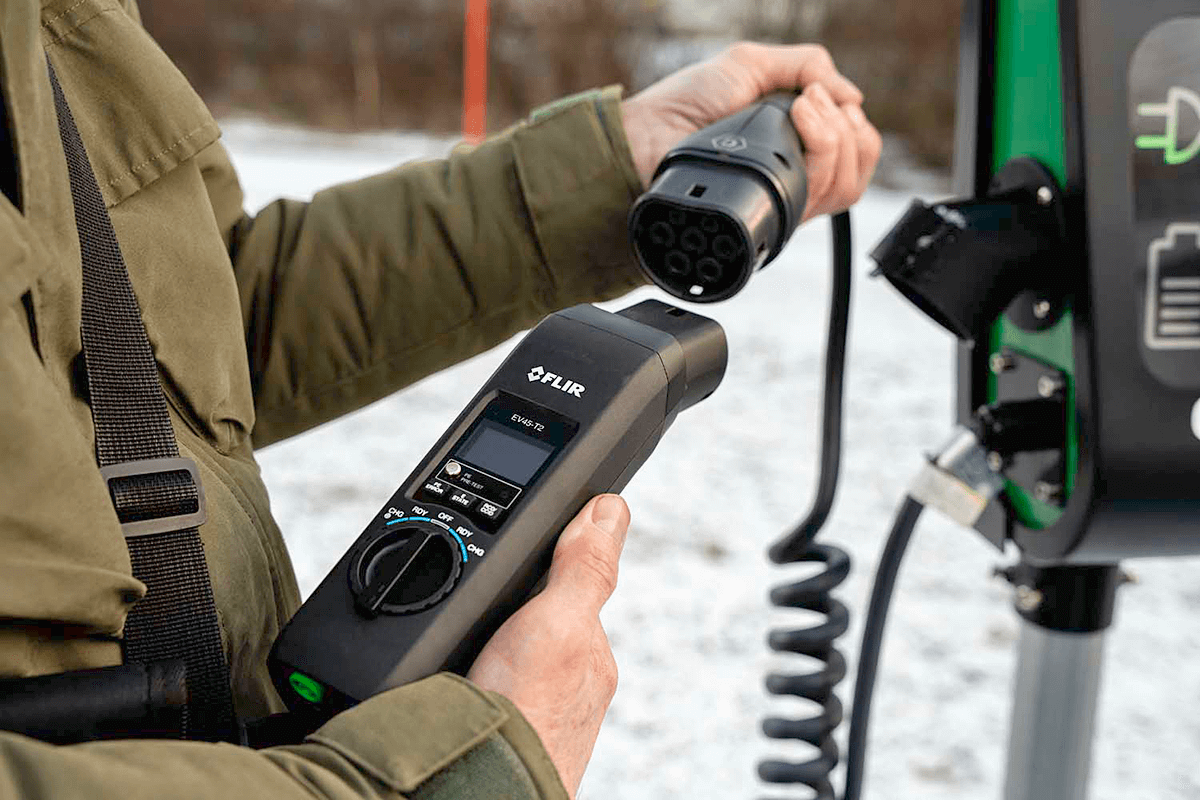

Der FLIR EV45-T2 Testadapter für Elektrofahrzeug-Ladestationen ist mit einem integrierten Typ-2-Stecker gemäß IEC 62196-2 ausgestattet und somit optimal geeignet für Typ-2-Ladestationen oder AC-Wandanschlüsse. Speziell konzipiert für Wechselstrom-Ladestationen der Stufen 1 und 2 (EVSE), ist er sowohl im privaten als auch im gewerblichen Umfeld einsetzbar.

Mit dem EV45-T2 können Sie die Sicherheit Ihrer Ladeinfrastruktur umfassend prüfen: Testen Sie den Schutzleiter (PE), kontrollieren Sie die elektrische Verdrahtung, und überprüfen Sie die Funktion der Stromunterbrechungsvorrichtung (CCID), um die elektrische Sicherheit sicherzustellen. Darüber hinaus lassen sich die maximale Stromabgabe des Ladegeräts sowie die Ausgangsspannung und -frequenz für weiterführende Leistungs- und Sicherheitsanalysen messen.

In Kombination mit dem FLIR DM286 IGM Multimeter entsteht eine umfassende Testlösung. Dank integrierter Bluetooth-FLIR-Meterlink-Technologie können Sie Messdaten drahtlos an die Meterlink-App auf Ihrem Mobilgerät senden. Ideal für die sofortige Dokumentation, Auswertung und Weitergabe der Ergebnisse.
