Tektronix DPO73304DX | Digital-Phosphor-Oszilloskop, 4 analoge Kanäle, Bandbreite 33 GHz, max. Abtastrate 100 GSa/s, MSO / DPO 70000 Serie

Name: DPO73304DX | Digital-Phosphor-Oszilloskop, 4 analoge Kanäle, Bandbreite 33 GHz, max. Abtastrate 100 GSa/s, MSO / DPO 70000 Serie
Brand: Tektronix
SKU: DPO73304DX
Availability: InStock

Herstellernummer: DPO73304DX

Lieferzeit auf Anfrage

Auf Anfrage

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

Tektronix DPO73304DX | Digital-Phosphor-Oszilloskop, 4 analoge Kanäle, Bandbreite 33 GHz, max. Abtastrate 100 GSa/s, Aufzeichnungslänge 31,25 Mio. Punkte, serielle Protokollanalyse.

Anzahl Kanäle: 4 Analogkanäle
Analoge Bandbreite: 33 GHz
Kanalverzögerung: ≤1 ps (typ) bei zwei Kanälen mit den gleichen Einstellungen für V/div und Kopplung
Signal-Rausch-Verhältnis: 34 dB (typ)
Vertikale Auflösung: 8 bit
Abtastrate: 100 GSa/s (1, 2 Kanäle), 50 GSa/s (alle Kanäle)
Signal-Erfassungsrate: >300.000 Signale/s
Erfassungsspeicher: 31,25 Mio Punkte, optional: 62,5 Mio./125 Mio./250 Mio. Punkte
Erfassungsmodi: Abtastung, Peak-Werterfassung, Mittelwert, Hüllkurve, Hi-Res, FastAcq, Rollmodus, FastFrame
Triggerarten: Flanke, B-Ereignisabtastung, Glitch, Muster, Runt, Setup + Hold, Status, Zeitüberschreitung, Übergang, Triggerverzögerung nach Ereignissen/Zeit, Pulsbreite, Fenster, Parallel-Bus; optional: Kommunikation (AMI-, BnZS-, CMI-, MLT3-, NRZ-kodierte Signale), I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB, MIL-STD-1553B, PCI-Express
53 automatische Messungen: hiervon können 8 jederzeit auf dem Display angezeigt werden; inkl. Messstatistik, benutzerdefinierbare Bezugspegel, Messung innerhalb von Gates (Isolation eines Ereignisses innerhalb einer Erfassung)
Optionale Analysefunktionen: erweiterte Jitter- und Augendiagramm-Analyse
Mathematikfunktionen: Mittelwert, Invertieren, Integrieren, Differenzieren, Quadratwurzel, Exponentialfunktionen, Log mit Basis 10, Log mit Basis e, Absolutwert, Aufrunden, Abrunden, Min, Max, Sin, Cos, Tan, ASin, ACos, ATan, Sinh, Cosh, Tanh
12,1-Zoll-LCD-Farbdisplay mit Touchfunktion (30,7 cm Bildschirm-Diagonale)
Schnittstellen: 4x USB 2.0 / 2x USB 3.0, LAN, LXI, GPIB, DVI/VGA für externen Monitor
Stromversorgung: 100 bis 240 V AC, 50/60 und 400 Hz
Abmessungen: B 451 × H 298 × T 490 mm
Gewicht: 24 kg

Technische Daten

Abmessungen (L x B x H) (mm):	489,97 x 451 x 298
Anzahl Kanäle:	4
Artikelnummer:	DPO73304DX
Bandbreite (GHz):	33
Besonderheiten:	Upgrade der Datensatzlänge möglich
Bildschirmgröße:	12,1", 30,73 cm
Bildschirmtyp:	1024 x 768 LCD
Counter:	Ja
DVM:	Nein
Funktionsgenerator:	Nein
Gewicht (kg):	32,66
Modell:	DPO73304DX
Samplerate:	100 GSa/s
Schnittstellen:	USB, LAN, GPIB
Segmentierbarer Speicher:	Ja
Signalerfassungsrate:	1.250,000 wfms/s
Speichertiefe:	500 MPts
Triggerarten:	Edge, Glitch, Width, Runt, Timeout, Transition, Setup and Hold, Window, Logic, Pattern, State, Sequence, A-B Sequence, Visual Trigger
Vertikale Auflösung:	8-bit

Beschreibung

DPO73304DX | Digital-Phosphor-Oszilloskop, 4 analoge Kanäle, Bandbreite 33 GHz, max. Abtastrate 100 GSa/s, MSO / DPO 70000 Serie

Das Tektronix DPO73304DX erhalten Sie ab sofort inklusive der Optionen:

-10XL - 125M Record Length
-DJA - Advanced Jitter and Eye Analysis Tools
-SDLA - Serial Data Link Analysis Visualizer
-VET - Visual Trigger and Search
-LT - Limit Test Application Software
-MTH - Mask Test Application Software
- ST6G / -ST14G - 8b/10b Serial Trigger and Analysis
-ERRDT / -BITERR - Frame and Bit Error Rate Detector

Die herausragende Leistung der Oszilloskope der MSO/DPO70000-Serie, kombiniert mit intelligenten Funktionen zur Erfassung und Analyse von Signalen, ermöglicht es, viele Messaufgaben während des gesamten Designzyklus sowie in der Forschung und Entwicklung schneller zu erledigen.

Kompromisslose Signalerfassung auf vier Kanälen:

Mit dem äußerst geringen Rauschwert sowie Echtzeit-Abtastraten von bis zu 50 GSa/s auf allen vier Kanälen gewährleistet die DPO70000-Serie überragende Signalintegrität für Signal- und Timing-Analysen ohne Verzerrung der Messung. Durch Einzelschuss-Bandbreiten von bis zu 23 GHz auf allen vier Kanälen wird sichergestellt, dass die zu untersuchenden Signale ohne Unterabtastung erfasst werden, wenn mehr als ein oder zwei Kanäle verwendet werden.

Die komfortable Pinpoint-Triggerung minimiert den Zeitaufwand zur Erfassung von Signalanomalien und ermöglicht so eine effiziente und schnelle Fehlerbehebung. Umfangreiche, automatische Analysewerkzeuge für serielle Busse wie PCI Express, 8b/10b-kodierte serielle Daten, I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL-STD-1553B sowie MIPI C-PHY und M-/D-PHY sind optional verfügbar.

Anwendungsgebiete:

Design-Verifizierung einschließlich Signalintegritäts-, Jitter- und Timing-Analyse
Design-Charakterisierung komplexer Hochgeschwindigkeitsdesigns
Zertifizierungstest serieller Datenströme nach Industriestandards
Speicherbus-Analyse und Fehlerbehebung
Einschalt- und Stromversorgungsprüfung an Prototypen
Ermittlung und Untersuchung von transienten Phänomenen
Produktionstest von komplexen Systemen
Spektralanalyse von transienten oder Breitband-HF-Signalen

Lieferumfang

4x TCA-292D Adapter TekConnect, 2,92 mm
TCA-BNC TekConnect-BNC-Adapter
Zubehörtasche
Frontschutzabdeckung
Maus
Tastatur
Netzkabel
Adapter VGA auf DVI
Antistatik-Armband
GPIB-Programmierreferenz
PDF mit Verfahrensbeschreibung für Leistungsprüfung
Kalibrierzertifikat

Zubehör

Tektronix
DPO73304DX-G5

Five Year Gold Care Plan. Includes Expedited Repair Of All Product Failures Including Esd And

Versandfertig in 5 bis 10 Arbeitstagen

Auf Anfrage

Tektronix
DPO73304DX-R3

Standard Warranty Extended To 3 Years. Covers Parts: Labor And 2-Day Shipping Within Country.

Versandfertig in 5 bis 10 Arbeitstagen

30.700,00 €

Tektronix
P5200A

Hochspannungs-Differentialtastkopf, 50 MHz, Dämpfungsfaktor 50x bzw. 500x, max. ±1300 V

Lieferzeit auf Anfrage

1.870,00 €

Tektronix
DPO73304DX-SR-COMP

Computer Serial Triggering And Analysis (RS-232/422/485/UART)

Lieferzeit auf Anfrage

3.040,00 €

Tektronix
P7633

TriMode-Oszilloskoptastkopf, drei Messarten differential/single-ended/Gleichtakt, 33 GHz

Lieferzeit auf Anfrage

51.800,00 €

Optionen

Tektronix
DPO73304DX-G5

Five Year Gold Care Plan. Includes Expedited Repair Of All Product Failures Including Esd And

Versandfertig in 5 bis 10 Arbeitstagen

Auf Anfrage

Tektronix
DPO73304DX-R3

Standard Warranty Extended To 3 Years. Covers Parts: Labor And 2-Day Shipping Within Country.

Versandfertig in 5 bis 10 Arbeitstagen

30.700,00 €

Tektronix
DPO73304DX-SR-COMP

Computer Serial Triggering And Analysis (RS-232/422/485/UART)

Lieferzeit auf Anfrage

3.040,00 €

Tektronix
DPO73304DX-CMENET3

Tekexpress Ethernet Automated 10/100/1000 Base-T Solution

Lieferzeit auf Anfrage

11.900,00 €

Infos zum Hersteller

Tektronix

Tektronix ist ein weltweit führender Anbieter von Test-, Mess- und Überwachungslösungen für Anwendungen in Luft- und Raumfahrt, Bildung, Automotive und Telekommunikation. Das Portfolio umfasst unter anderem Oszilloskope, Arbiträr-/Funktionsgeneratoren, Spektrumanalysatoren und Signalgeneratoren sowie Produktsegmente von EA Elektro-Automatik und Keithley.

Mehr erfahren

Aktuelles und Informatives

Applikationen & Fachartikel

Warum digitale Trigger wichtig sind.

Der Trigger Ihres Oszilloskops bestimmt den genauen Zeitpunkt, zu dem Ihr Gerät kritische Ereignisse von Interesse erfas...

15.10.25

Lesedauer 15 Min.

375

Applikationen & Fachartikel

Optimierung elektrischer Antriebsstränge mit Oszilloskopen der MXO-Serie.

Moderne Oszilloskope der MXO-Serie von Rohde & Schwarz ermöglichen eine präzise Analyse und Optimierung elektrischer...

15.10.25

Lesedauer 8 Min.

Applikationen & Fachartikel

Warum Speichertiefe entscheidend ist.

Bandbreite, Abtastrate und Speichertiefe werden von Usern durchweg als die drei wichtigsten Spezifikationen für Oszillos...

15.07.25

Lesedauer 15 Min.

378

Applikationen & Fachartikel

Multi-Gigabit Automotive Ethernet

für steigende Bandbreiten-Anforderungen implementieren. Autonome Fahrzeuge mit intelligenten Fahrer-Assistenzsystemen er...

16.09.24

Lesedauer 4 Min.

130

dataTec unboxed

Keysight Oszilloskope der InfiniiVision HD3-Serie.

In der neuen Ausgabe von "dataTec unboxed" stellen wir Ihnen die neue InfiniiVision HD3 Oszilloskope von Keysight mit 14...

04.09.24

Lesedauer 9 Min.

196

Applikationen & Fachartikel

Fehlersuche in CAN-, LIN- und FlexRay-Bussen mit Oszilloskopen.

Anwendungen für eingebettete Systeme nehmen in der Automobilindustrie rasch zu. Viele Fahrzeugdesigns verwenden CAN, LIN...

15.04.24

Lesedauer 25 Min.

502

Applikationen & Fachartikel

Verwendung eines Oszilloskops für die Prüfung serieller Busse im Automobilbereich.

Ingenieure verwenden Oszilloskope hauptsächlich zur Fehlersuche und Charakterisierung verschiedener serieller Busse in K...

15.03.24

Lesedauer 10 Min.

431

Applikationen & Fachartikel

Doppelpulstest-Lösung für Leistungshalbleiter von Tektronix.

Es wird allgemein erwartet, dass Bauelemente mit großer Bandlücke (Wide Bandgap), die Transistoren aus Siliziumkarbid (S...

22.02.24

Lesedauer 3 Min.

811

Messtechnik-Tipp

Leitfaden für Einkäufer: Wie man ein Oszilloskop auswählt.

Die Auswahl der verfügbaren Spezifikationen, Optionen und Fähigkeiten kann eine Herausforderung sein. Es gibt einige Asp...

15.02.24

Lesedauer 25 Min.

560

Applikationen & Fachartikel

Jitter-Analyse: Oszilloskope InfiniiVision 6000 X- und Infiniium-Serie.

Während die Datenraten in den modernen digitalen Hochgeschwindigkeitsdesigns weiter steigen, werden die Timing-Budgets i...

15.01.24

Lesedauer 12 Min.

383

Applikationen & Fachartikel

Wie man die richtige Strommesszange auswählt.

Stromzangen erweitern die Anwendungsmöglichkeiten von Oszilloskopen über die reine Spannungsmessung hinaus. Grundsätzlic...

15.01.24

Lesedauer 15 Min.

472

Messtechnik-Tipp

Ein Oszilloskop kaufen – Die Qual der Wahl.

Das passende Oszilloskop für Ihre Messaufgabe finden. Wer ein Oszilloskop kaufen möchte, steht schnell vor einer großen...

23.11.23

Lesedauer 11 Min.

4379

Applikationen & Fachartikel

Fehlersuche bei leitungsgebundenen Störungen mit dem Oszilloskop.

EMI-Emissionen in den Griff zu bekommen, gehört zu den Aufgaben, die F&E-Ingenieure nicht gerne machen. EMI sollte o...

02.05.22

Lesedauer 10 Min.

291

Tektronix DPO73304DX | Digital-Phosphor-Oszilloskop, 4 analoge Kanäle, Bandbreite 33 GHz, max. Abtastrate 100 GSa/s, MSO / DPO 70000 Serie

Tektronix DPO73304DX | Digital-Phosphor-Oszilloskop, 4 analoge Kanäle, Bandbreite 33 GHz, max. Abtastrate 100 GSa/s, Aufzeichnungslänge 31,25 Mio. Punkte, serielle Protokollanalyse.

Technische Daten

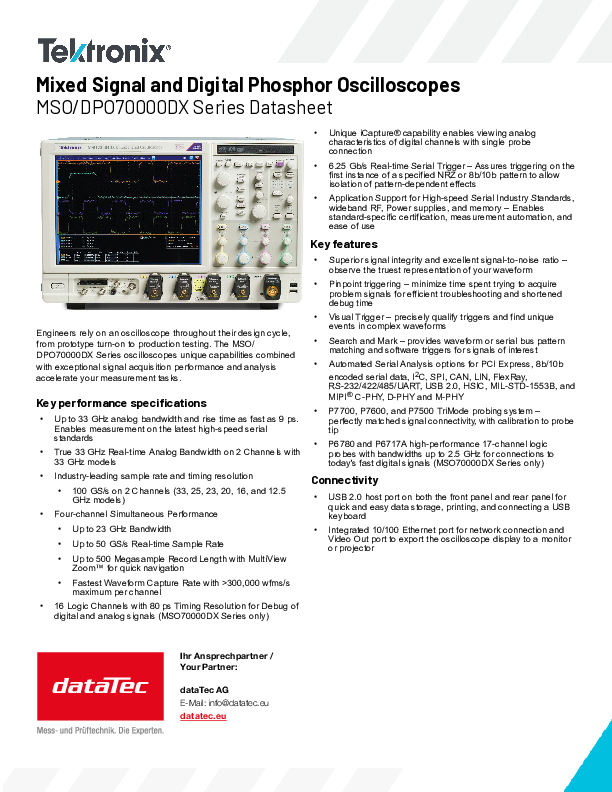

Dokumente und Downloads
