Rohde&Schwarz RTM3K-104M | Oszilloskop, MSO, 4+16-Kanal, 1 GHz, 10 Bit, 40 (80) Mpts (1335.8794P65)

Name: RTM3K-104M | Oszilloskop, MSO, 4+16-Kanal, 1 GHz, 10 Bit, 40 (80) Mpts (1335.8794P65)
Brand: Rohde&Schwarz
SKU: 1335.8794P65
Price: 19730.0 EUR
Availability: InStock

Herstellernummer: 1335.8794P65

Lieferzeit auf Anfrage

19.730,00 €

zzgl. MwSt. 23.478,70 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen % Unsere Angebote zu diesem Artikel

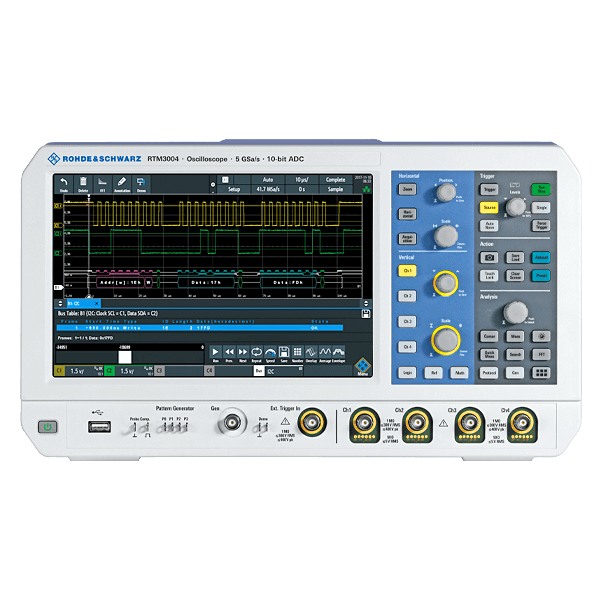

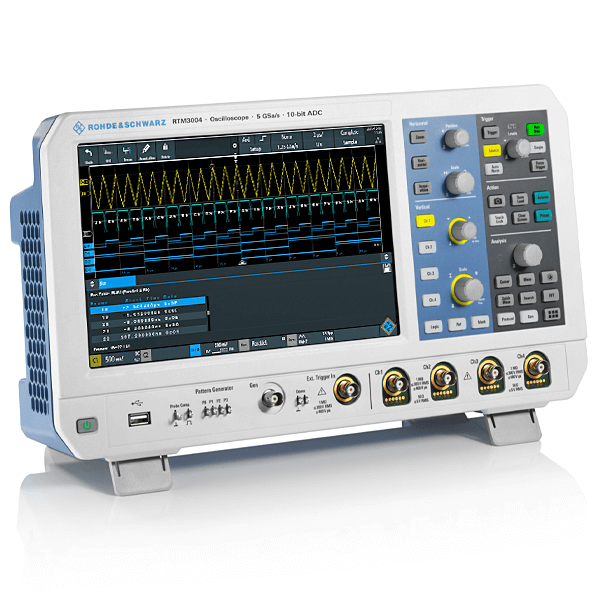

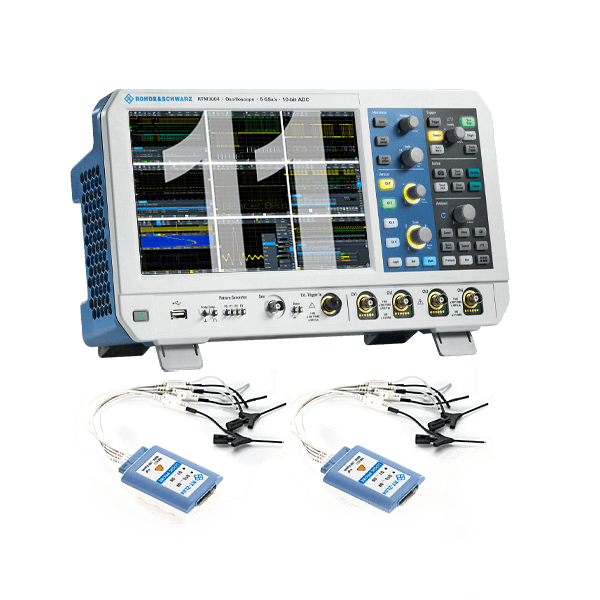

Rohde & Schwarz Essentials RTM3004 MSO | Mixed-Signal-Oszilloskop 4-/16-Kanal, 1 GHz Bandbreite, 5 GSa/s, bis 80 Mpts Speicher und 10-bit vertikale Auflösung für schärfere Messkurven mit mehr Signaldetails.

4 analoge Kanäle mit einer Bandbreite von 1 GHz
Eingangsimpedanz: 50Ω / 1 MΩ mit Rohde & Schwarz Probe-Interface / BNC-Interface / Read-Out
Eingangsempfindlichkeit: 500 µV/div bis 10 V/div
10 Bit vertikale Auflösung (bis zu 16 Bit mit reduzierter Samplingrate)

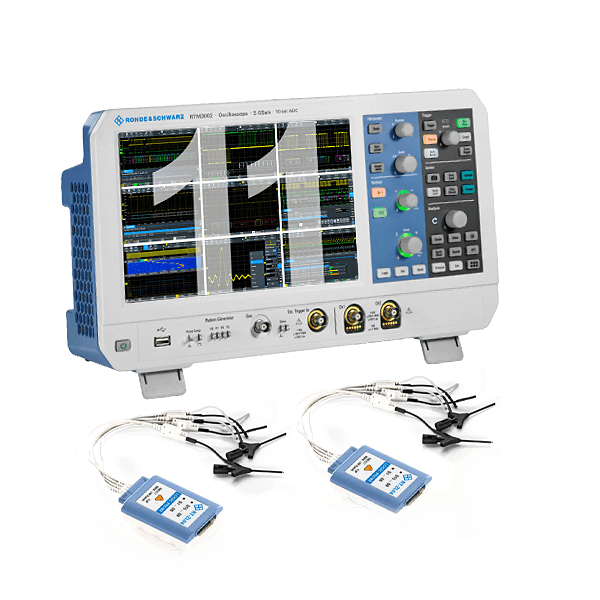

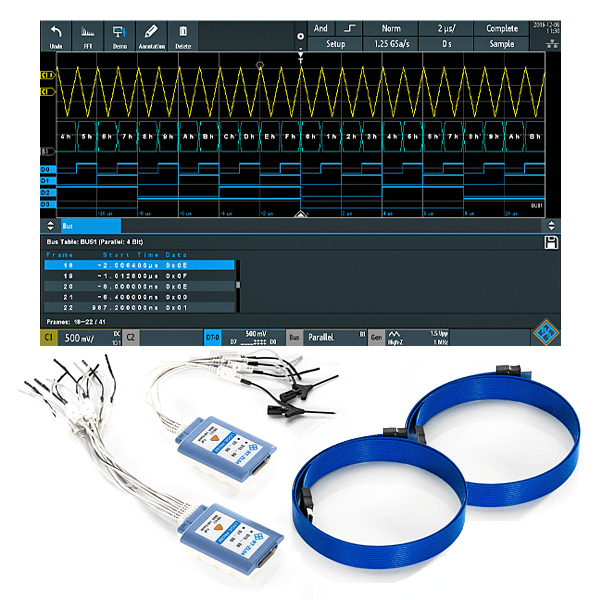

16 digitale Kanäle bis 5 Gsample/s, 40 Msample Speicher (Logikanalysator mit 16 digitalen Kanälen)
Samplingrate: 2,5 GSa/s pro Kanal; 5 GSa/s im Modus Interleaved (2 Kanäle)
Maximale Speichertiefe: 40 MSa (pro Kanal, 1 Kanal aktiv); 80 MSa interleaved, 400 MSa (Standard im Modus "Segmented Memory"
Signalerfassungsrate: 64.000 Kurven/s
Vielfältige Triggermöglichkeiten: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, line, serial bus
31 Standard Auto-Messfunktionen wie peak-to-peak voltage, pos. peak, neg. peak, rise time, fall time, mean value, RMS value, time, period, frequency u.w.
Mathematik-Funktionen
eingebautes 3 Digit Digitalvoltmeter
Frequenzanalyse (FFT) und Mathematikfunktionen
Maskentest
Optional: History- und Segmented Memory-Modus (400 Msample)
Optionaler Spektrum-Analysator
Optionaler Protokoll-Analysator / Trigger für I²C, SPI, UART/RS-232/RS-422/RS-485, CAN, LIN, MIL-STD-1553, ARINC 429
Optionaler Funktionsgenerator und Bitmustergenerator
WXGA TFT Touchsreen-Farb-Display: 25,6 cm (10,1 Zoll) Bildschirmdiagonale, Auflösung:1280 × 800 Pixel, parallel lassen sich die Funktionen auch über die Bedienelemente aufrufen
Einstellbare Sprachen GUI: Englisch, Deutsch, Französisch, Italienisch usw.

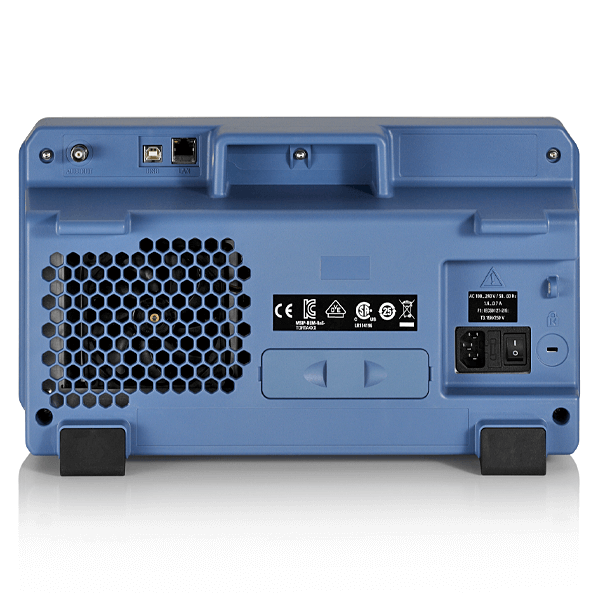

Schnittstellen: USB 2.0 Host, USB 2.0 Device, LAN
Geräuschentwicklung: nur 28,3 dB(A)
Anschlussspannung: 100 V bis 240 V AC, 50 - 60 Hz
Gehäusemaße: B 390 × H 220 × T 152 mm
Gewicht: 3,3 kg

Technische Daten

Abmessungen (L x B x H) (mm):	152 x 390 x 220
Anzahl Digitalkanäle:	16
Anzahl Kanäle:	4
Artikelnummer:	1335.8794P65
Bandbreite (MHz):	1.000
Besonderheiten:	Optional: Upgrade auf 400 Msample segmentierter Speicher
Bildschirmgröße:	25,6 cm
Bildschirmtyp:	1280 x 800, Touchscreen
Counter:	Ja
DVM:	Ja
Funktionsgenerator:	Optional: ARB / 4-bit-Muster
Garantie (Jahre):	3
Gewicht (kg):	3,3
Modell:	RTM3K-104M
Samplerate:	5 GSa/s
Schnittstellen:	USB, LAN
Segmentierbarer Speicher:	Ja
Signalerfassungsrate:	64.000 wfms/s
Speichertiefe:	80 MPts
Triggerarten:	Edge trigger A, Trigger A sensitivity hysteresis mode automatic, Edge trigger A and B, Width, Timeout, Video, Pattern, Runt, Rise time, fall time, Serial bus
Vertikale Auflösung:	10-bit

Beschreibung

RTM3K-104M | Oszilloskop, MSO, 4+16-Kanal, 1 GHz, 10 Bit, 40 (80) Mpts (1335.8794P65)

Das Oszilloskop der RTM3000-Serie von Rohde & Schwarz bietet eine 10 Bit Analog-Digital-Wandlung, bis 80 MSample Speichertiefe und einem Touchscreen-Display. Das große Touchscreen-Display mit einer Diagonale von 25,6 cm (10,1 Zoll) bietet eine Auflösung von 1280 x 800 Punkte und ist damit eines der besten in dieser Oszilloskopklasse. Ausgestattet mit der Touch-Funktion und einem intuitiven Bedienkonzept kann beliebig zwischen Menüs umgeschaltet oder die Skalierung eingestellt, gezoomt oder es können Kurvenformen auf dem Display verschoben werden.

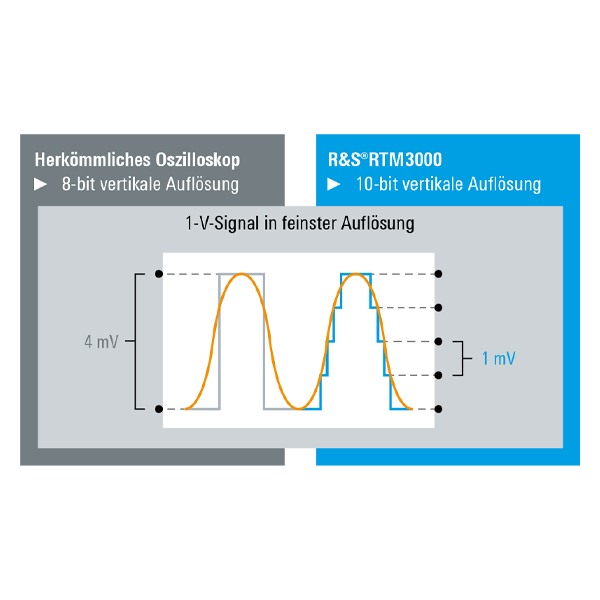

Die 10 Bit Analog-Digital-Wandlung führt zu einer vierfachen Verbesserung der Signaldarstellung verglichen mit einem 8-Bit-Oszilloskop. Die Signale werden wesentlich schärfer dargestellt und feine Signaldetails sind erkennbar.

40 MSample Speichertiefe sind pro Kanal verfügbar. Wird der Interleave-Modus eingeschaltet, sind es sogar 80 MSample, was zu einem doppelten Signal-Beobachtungszeitraum führt. Insgesamt ist dies das Vielfache von dem, was konventionelle auf dem Markte befindliche Oszilloskope dieser Preisklasse bieten.

Aber nicht nur dieses zeichnet die Oszilloskope der R&S RTM3000-Familie aus. Es sind weitere Funktionen integriert/optional wie ein Logikanalysator, Protokollanalysator, ein Spektrum-Analysator, ein Funktionsgenerator, ein Bitmustergenerator und ein Digitalvoltmeter. Ferner sind spezielle Modi zur Frequenzanalyse, Maskentest und zur Datenerfassung langer Messsequenzen integriert, wodurch sich eine Fehlersuche in elektronischen Systemen vereinfacht.

Mit einer Abtastrate bis 5 GS/s und einer Speichertiefe von bis zu 80 MSa ist das Oszilloskop RTM3000 von Rohde & Schwarz eines der Besten auf dem Markt. Mit einer Signalerfassungsrate von 64.000 Kurvenformen/s lassen sich Signalfehler schnell und sicher auffinden. Die integrierten Standard-Werkzeuge wie QuickMeas, Maskentest, FFT (Fast Fourier Transformation), Mathematikfunktionen, Cursorfunktionen und automatische Messungen incl. Statistik ermöglichen effektive Messungen und führen schnell zu einem Ergebnis.

Dieses Oszilloskop erfüllt die immer wieder gestellte Nachfrage nach der Investitionssicherheit und nach einem attraktiven Preis.

Lieferumfang

Lieferumfang mit 1 Tastkopf pro Kanal und Netzkabel
