EA Elektro-Automatik EL9080-170B | Elektronische Last 19 Zoll, TFT 80V/170A/1500Watt, Analog, USB

Herstellernummer: EL9080-170B

EL9080-170B
Lieferzeit auf Anfrage

4.250,00 €

zzgl. MwSt. 5.057,50 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Das Produkt befindet sich bereits im Warenkorb
Downloads zum Produkt Fragen zum Produkt Bildungspreis anfragen
Highlights Technische Daten Dokumente / Downloads Beschreibung Zubehör

Elektro-Automatik EA EL9080-170B | Elektronische Last 0-80 V / 0-170 A / 1.200 W im 19 Zollgehäuse mit 3 HE.

  • Dauerleistung: 1.200 W (Erweiterbar in Schränken auf bis zu 72 kW)
  • Spitzenleistung: 2.400 W Peak
  • Eingangsspannung: 0...80 V
  • Eingangsstrom: bis zu 170 A
  • Widerstand: 0,045 ... 15 Ω
  • FPGA/DSP-basierte Regelung
  • Mehrsprachige, farbige Touchpanel-Bedieneinheit
  • Benutzerprofile, Funktionsgenerator
  • Einstellbare Schutzfunktionen: OVP, OCP, OPP
  • Betriebsmodi: CV, CC, CP, CR
  • Galvanisch getrennte Schnittstellen (analog und USB)
  • Master-Slave-Bus für Parallelschaltung
  • Fernfühleingang
  • Optional Steck- und nachrüstbare, digitale Schnittstellenmodule für CANopen, Ethernet (1- oder 2-Port), Profibus, ProfiNet I/O (1- oder 2-Port), DeviceNet, RS232 und ModBus-TCP
  • Maße: B 19Zoll  3 HE / T464 mm
  • Gewicht: 9 kg
  • Anschluss: 90...264 V, 45...66 Hz

Technische Daten

Dokumente und Downloads

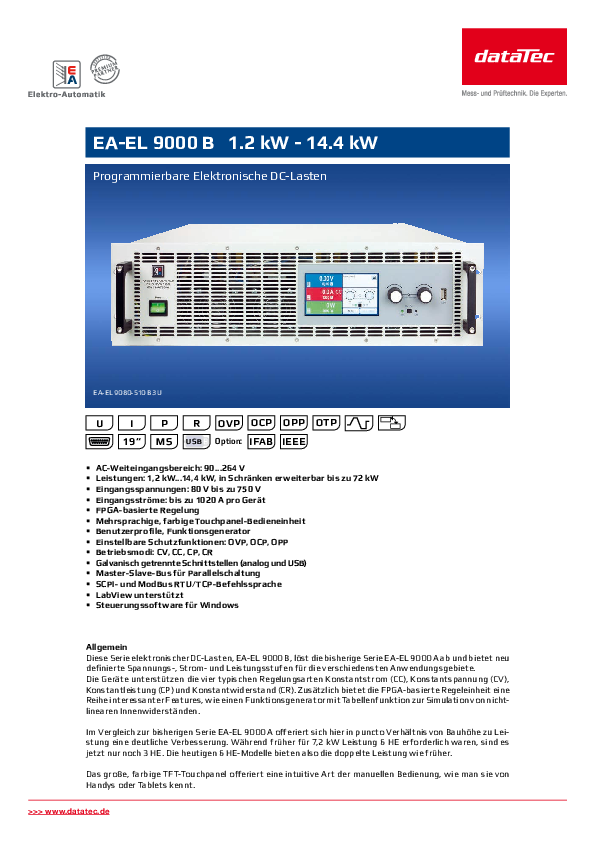

Datenblatt
pdf | 1.64 MB
Handbuch
pdf | 2.74 MB

Beschreibung

EL9080-170B | Elektronische Last 19 Zoll, TFT 80V/170A/1500Watt, Analog, USB

Die elektronische Last der EL9000B Serie unterstützt die vier typischen Regelungsarten Konstantstrom (CC), Konstantspannung (CV), Konstantleistung (CP) und Konstantwiderstand (CR). Zusätzlich bietet die FPGA basierte Regeleinheit eine Reihe interessanter Features, wie einen Funktionsgenerator mit Tabellenfunktion zur Simulation von nichtlinearen Innenwiderständen (zeitlich ablaufende, frei programmierbare Lastprofile).

Bedienung (HMI): Die manuelle Bedienung erfolgt über ein TFT-Touchpanel, zwei Drehknöpfe und einen Taster. Das große farbige Display zeigt alle wichtigen Soll- und Istwerte gleichzeitig und übersichtlich an. Weiterhin können über das HMI (Human-machine interface) das gesamte Setup vorgenommen, sowie Funktionen (Rechteck, Dreieck und andere) konfiguriert werden uvm. Die Anzeige ist mehrsprachig (Deutsch, Englisch, Russisch, Chinesisch).

Zur Fernsteuerung stehen standardmäßig zwei integrierte Schnittstellen (1x analog, 1x USB) auf der Rückseite der Geräte zur Verfügung, die durch optionale, steck- und nachrüstbare, digitale Schnittstellenmodule ergänzt werden können.
