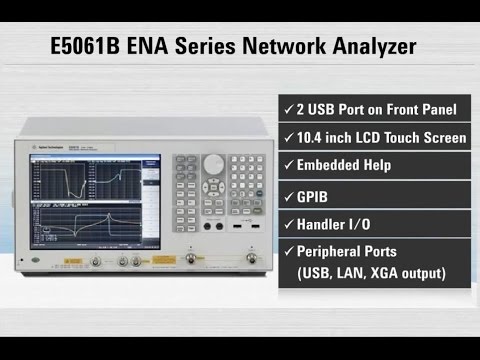

Keysight E5061B ENA | Vektor-Netzwerkanalysator, 2-Port, 5 Hz oder 100 kHz bis max. 3 GHz

Name: E5061B ENA | Vektor-Netzwerkanalysator, 2-Port, 5 Hz oder 100 kHz bis max. 3 GHz
Brand: Keysight
SKU: E5061B
Availability: InStock

Herstellernummer: E5061B

Lieferzeit auf Anfrage

Auf Anfrage

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

Keysight E5061B | ENA Netzwerk-Analysator 100 kHz bis 1,5 GHz / 3 GHz. in Industrie-Standard zum Einstieg in die Netzwerkanalyse.

Frequenzbereich: 100 kHz bis 3 GHz, optionsabhängig
Transmissions-, Reflexions-Messungen und S-Parameter; Frequenzbereich entsprechend Option
Systemimpedanz 50 Ω oder 75 Ω, je nach gewählter Option
Dynamikbereich: von 90 dB bis 120 dB, optionsabhängig
Ausgangsleistung: -45 dB bis +10 dB
Tracking-Generator: Auflösung: 1 mHz, Frequenzgenauigkeit ±7 ppm ±1 mHz, Stabilität ±7 ppm (5 bis 40 °C)
Optional: hoch stabiler Tracking Generator ±1 ppm ±1 mHz, Stabilität ±0,05 ppm (5 bis 40 °C)
Tracking-Generator-Ausgangspegel: optionsabhängig bis + 10 dBm; Auflösung 0,5 dB
Rauschlevel: options-, frequenzbereichs- und banbreiten-abhängig bis -110 dBm
Messkurvenrauschen: options- und frequenzbereichs-abhängig: 15 mdB rms
Eingangsabschwächer: 0 dB, 20 dB
Maximaler Eingangs-Pegel: 15 dBm mit Abschwächer 20 dB und 50 Ω Eingangsimpedanz oder 1,78 Vp mit Abschwächer 20 dB und 1 MΩ Eingangsimpedanz
Optionale Gleichspannungsversorgung für das DUT: 0 bis 40 V an 50 Ω, Auflösung 1 mV bzw. 4 mV
Spannungsversorgung für 2 externe Tastspitzen
Anschlüsse: Port 1 und 2: Typ N, weiblich (50 Ω bzw. 75 Ω)
Display: Farb-LCD TFT, 264 mm Diagonale, Auflösung XGA (1024 x 768)
Schnittstellen: VGA-Video-Ausgang, GPIB, USB (Typ A und Typ B), LAN, 24 bit I/O für Handler
Maße: H 235 mm, B 432 mm, T 296 mm
Gewicht: 14 kg

Technische Daten

Abmessungen (L x B x H) (mm):	297 x 235 x 222
Artikelnummer:	E5061B
Auflösung:	1 mHz
Besonderheiten:	3 GHz Frequenzbereich mit VNA Port, Kombigerät (S Parametermessung), Touchscreen
DC Bias:	optional
Darstellbare Messparameter:	Rs, Xs, Gp, Bp, Z’ , Z”
Displayfunktionen:	numerisch / grafisch
Garantie (Jahre):	1
Gewicht (kg):	14.4
Handlerinterface:	Ja
Kompensationsfunktionen:	Ja
Materialtest:	Ja
Messfunktionen:	Z, C, L, R, G, Y, θ, D, Q, X, B
Modell:	E5061B
Schnittstellen:	USB, LAN, GPIB
Testadapter:	Ja (Axial, Radial, SMD)
max. Frequenzbereich (MHz):	30
min. Frequenzbereich (Hz):	5

Beschreibung

E5061B ENA | Vektor-Netzwerkanalysator, 2-Port, 5 Hz oder 100 kHz bis max. 3 GHz

Der Keysight Netzwerk Analysator E5061B bietet zuverlässige, leistungsfähige und präzise Netzwerkanalyse in einem weiten Frequenzbereich von 100 kHz bis 3 GHz. Dabei hat er die exzellenten HF Eigenschaften der ENA Serie und bietet zusätzlich niederfrequente Messmöglichkeiten, wie z.B. Gain-Phase-Messungen mit dem eingebauten 1 MΩ-Eingang.

Die Messanwendungen des Netzwerk-Analysator (Network-Analyzer) E5061B von niedrigen bis hohen Frequenzen, umfassen z.B. DC-DC Konverter, Power Distribution Networks (PDNs) und HF Bauteile wie z.B. Filter und Verstärker, MRI Spulen (magnetic resonance imaging), BTS Filter oder Antennen, Kabelmessungen, Impedanz-Analyse, RFID-Komponenten. Das Gerät zeichnen sehr stabile Genauigkeitswerte aus; Driften und Frequenzen werden sehr genau eingehalten. Zusätzlich kann optional die Genauigkeit noch deutlich verbessert werden.

Einsatzgebiete sind Telekommunikation, Kabel-TV, Elektronische Fertigung, Komponententest, Radar-Applikationen, Test von RFID-Systemen und -Komponenten, Computerindustrie, Medizintechnik, Automobil-(Zuliefer)-Industrie.

Konfigurieren Sie sich jetzt mit zahlreichen Optionen (Erweiterungen & Upgrades) den für Ihre Anforderungen passenden E5061B Netzwerk Analysator. Unsere Experten beraten Sie gerne dabei.

Zubehör

Keysight
N9399C

DC Block, 3,5 mm, 50V, 700 kHz - 26,5 GHz

Lieferzeit auf Anfrage

Auf Anfrage

PICOTEST
J2100A

Einspeiseübertrager, 1 Hz - 5 MHz

Lieferzeit auf Anfrage

541,00 €

PICOTEST
J2101A

Einspeiseübertrager, 10 Hz - 45 MHz

Lieferzeit auf Anfrage

541,00 €

Exklusiv

Keysight
E5061B-1E5

High stability timebase für E5061B

Lieferzeit auf Anfrage

Auf Anfrage

Exklusiv

Keysight
E5061B-3L3

Option LF-RF S-Parameter Testset, 2 + 1 Gain-Phase Port, DC Bias Source, 5 Hz bis 500 MHz, für E5061B

Lieferzeit auf Anfrage

Auf Anfrage

Exklusiv

Keysight
E5061B-3L4

Option LF-RF S-Parameter Testset, 2 + 1 Gain-Phase Port, DC Bias Source, 5 Hz bis 1,5 GHz, für E5061B

Lieferzeit auf Anfrage

Auf Anfrage

PICOTEST
J2110A

Solid State Spannungs-Injektor, DC - 40 MHz inkl. J2170A Netzteil

Lieferzeit auf Anfrage

1.375,00 €

Exklusiv

Keysight
E5061B-237

Option S-Parameter Test Set, 2 Port, 100 kHz bis 3 GHz, 75 Ohm, für E5061B

Lieferzeit auf Anfrage

Auf Anfrage

Empfehlungen

Keysight

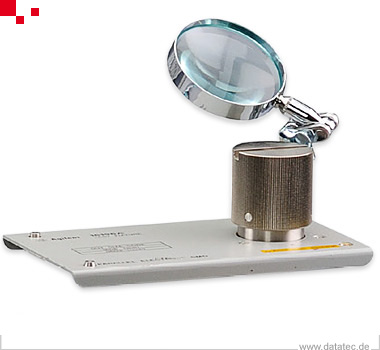

16196A
