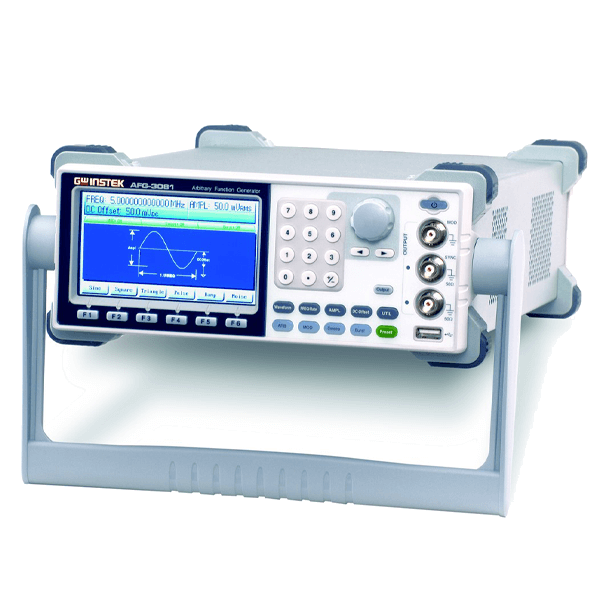

GW Instek AFG-3081 | Funktionsgenerator, 1-Kanal 80 MHz, 10Vss, Arbiträr, USB, RS232, GPIB

Name: AFG-3081 | Funktionsgenerator, 1-Kanal 80 MHz, 10Vss, Arbiträr, USB, RS232, GPIB
Brand: GW Instek
SKU: AFG-3081
Price: 2700.0 EUR
Availability: OutOfStock

Herstellernummer: AFG-3081

Lieferzeit auf Anfrage

2.700,00 €

zzgl. MwSt. 3.213,00 € zzgl. Versandkosten

Sie möchten eine Angebotsanfrage stellen? Bitte Artikel in den Warenkorb legen und dort Angebotsanfrage abgeben.

GW Instek AFG3081 | Arbiträrgenerator mit einem Frequenzbereich von 1 µHz bis 80 MHz mit vielen aufrufbaren Signalformen.

Weiter Frequenzbereich von 1 µHz bis 80 MHz
Ausgangsspannung in 50 Ω: min: 10 mVpp, max: 10 Vpp
Integrierte Signalformen: Sinus, Rechteck, Dreieck, Rampe, Puls
Frequenzauflösung: 1 µHz und Frequenzstabilität: ±1ppm @ 0 °C bis 50 °C
Modulationsarten: AM, FM, PWM, FSK, Sweep, Burst
Ausleserate der Signalpunkte: 200 MSa/s
Amplitudenauflösung: 16 Bit
Start der Signalausgabe von jedem Bereich des 1 MPunkte großen Speichers.
Umschaltbare Ausgangsimpedanz: von hoher Impedanz zu 50Ω
LCD-Display mit einer Bildschirmdiagonale von ca. 11 cm (4,3 Zoll) und 480 x 272px Auflösung
Hilfefunktion direkt auf dem Display
4 Möglichkeiten zur Generierung von Arbiträrfunktionen: über Frontplatte, Einlesen eines CSV-Files, Direkte Signalform-Rekonstruktion (DWR), Signalformerstellung über PC-Software
Schnittstellen; USB, RS232, GPIB
Abmessungen: B 265 x H 107 x T 374 mm
Gewicht 4 kg
2 Jahre Garantie

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Dokumente und Downloads

Datenblatt

pdf | 4.16 MB

Detailbeschreibung

AFG-3081 | Funktionsgenerator, 1-Kanal 80 MHz, 10Vss, Arbiträr, USB, RS232, GPIB

Die Arbiträrgeneratorserie AFG3000 von GW Instek ist designed für den Entwicklungs- und Forschungsbereich ebenso für den Ausbildungsbereich als auch für den industriellen Einsatz in der Produktion oder dem Service.

Diese Serie bietet eine hohe Signalauflösung von 16 Bit bei einer Signal-Ausleserate von 200 MSa/s aus einem 1 M-Punkte großen Speicher. Das editieren von anwendungsspezifischen Kurvenformen erfolgt über ein einfach bedienbares intuitives Benutzer-Interface.

Die „Direkte Signalform-Rekonstruktion (DWR / Direct Waveform Reconstruction) ermöglicht es Anwendern Signalformen, aufgenommen von einem GW Instek-Oszilloskop der der Serie GDS-2000, über die USB-Schnittstelle direkt in die Arbiträrgeneratoren der AFG-3000-Serie zu übertragen. Dabei können die Signale noch editiert werden, um die Messeffektivität zu steigern.

Die Ausgangsimpedanz der Generatoren ist umschaltbar zwischen 50 Ω und hochohmiger Impedanz. Auf dem integrierten hochauflösenden TFT-LCD-Display werden alle aktuellen Signalparameter und auch die ausgegebene Signalform dargestellt. Durch die Schnittstellen USB, RS232 und GPIB lassen sich vom Anwender, durch den Gebrauch von PC-Software oder durch die Anwendung von IEEE488.2-Befehlen, die Signalformen ändern. Eine integrierte Hilfe-Funktion erleichtert den Umgang mit dem Gerät.

Zubehör (8 Produkte )

PMK 711-111-300

BNC-Koaxialkabel, BNC 58 100 RG58, 1m, BNC zu BNC, 50 Ohm

Lieferzeit auf Anfrage

28,05 €

Keysight 10833A

GPIB-Kabel, 1m IEEE 488, stapelbar, Stecker/Buchse

Lieferzeit auf Anfrage

102,00 €

Keysight 10833B

GPIB-Kabel, 2m IEEE 488, stapelbar, Stecker/Buchse

4 auf Lager. Versandfertig in 1 Arbeitstag

115,00 €

PMK 711-111-500

BNC-Koaxialkabel, BNC 58 200 RG58, 2m, BNC zu BNC, 50 Ohm

Lieferzeit auf Anfrage

32,45 €

PMK 711-111-530

BNC-Koaxialkabel, BNC 58 300 RG58, 3m, BNC zu BNC, 50 Ohm

Lieferzeit auf Anfrage

35,75 €

PMK 711-111-100

BNC-Koaxialkabel, BNC 58 025 RG58, 0,25m, BNC zu BNC, 50 Ohm

Lieferzeit auf Anfrage

24,75 €

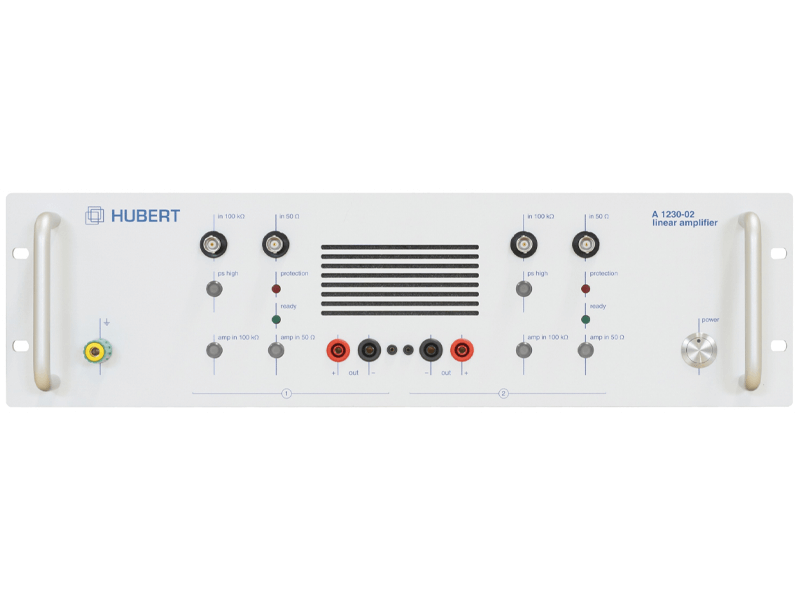

HUBERT A1230-02
