GW Instek GSP-9330 | Spektrumanalysator, 9 kHz - 3,25 GHz, LAN/USB/RS-232, AM/FM/ASK/FSK, -122 bis +33 dBm

Name: GSP-9330 | Spektrumanalysator, 9 kHz - 3,25 GHz, LAN/USB/RS-232, AM/FM/ASK/FSK, -122 bis +33 dBm
Brand: GW Instek
SKU: GSP-9330
Price: 5238.0 EUR
Availability: OutOfStock

Herstellernummer: GSP-9330

Lieferzeit auf Anfrage

5.238,00 €

zzgl. MwSt. 6.233,22 € zzgl. Versandkosten

Sie möchten eine Angebotsanfrage stellen? Bitte Artikel in den Warenkorb legen und dort Angebotsanfrage abgeben.

GW Instek GSP9330 | Spektrumanalysator (Spectrum analyzer) von 9 kHz bis 3,25 GHz mit integriertem Vorverstärker und EMC-Pre-Test-Funktion.

Frequenzbereich: 9 kHz bis 3,25 GHz
Frequenzauflösung: 1 Hz
Frequenzstabilität: 0,025 ppm und Alterungsrate: 1 ppm
Auflösebandbreite: 1 Hz bis 1 MHz (3dB), 6 dB EMI, Filter: 200 Hz, 9 kHz, 120 kHz, 1 MHz
Schnellster Sweep: bis zu 204 μs
Empfindlichkeit: -149 dBm/Hz (bei eingeschaltetem Vorverstärker)
DANL: -122 dBm (bei 1 MHz bis 2,7 GHz) bzw. -116 dBm (bei 2,7 bis 3,25 GHz), jeweils ohne Vorverstärker
Drei Darstellungsarten: Spektrum, Topographisch und Spektrographisch
Display lässt sich in 2 Anzeigebereiche teilen
Farb-LCD-Display: Bildschirmdiagonale ca. 21 cm (8,4 Zoll) mit 800 x 600 Pixel
Menü-Felder werden auf dem Display dargestellt
Integrierter Vorverstärker (1 MHz bis 3,25 GHz / 18 dB)
Integrierter 50 dB-Abschwächer
Integrierte Mess-Sequenz-Optionen
Integrierte EMC-Pre-Test-Messfunktion mit Quasipeak- oder Average-EMI-Detektions-Modus
Integrierte AM-, FM-, ASK-, FSK-, und Binär-FSK-Demodulation und -Analyse
Integrierte Messfunktion des 1 dB Punktes, Harmonische, CHBW, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, N-dB Bandbreite, Noise Marker, Frequenzzähler, TDP, Gated Sweep
Remote-Control durch kostenlose EMI-Mess-Software SpektrumShot für PCs
DVI-I Video-Ausgang
Frontseitiger MicroSD Slot
Rückseitiger Referenz Ein- und Ausgang, Alarm Ausgang, Triggereingang, IF Ausgang, Kopfhörer Ausgang
Standard-Schnittstellen: LAN, USB, RS-232
Optionales Interface: GPIB
Optional: Tracking-Generator
Optional: Akku für netzfreien Betrieb
Netzspannung: AC 100 V bis 240 V, 50 / 60 Hz, automatische Erkennung
Standardzubehör: Netzkabel, Kalibrations-Zertifikat, CD-ROM (mit Quick Start Guide, Benutzerhandbuch, Programmierhandbuch, SpectrumShot Software für EMI-Messungen, SpectrumShot Handbuch und IVI-Treiber)
Abmessungen: H 210 mm x B 350 mm x T 100 mm
Gewicht: 4,5 kg incl. aller Optionen
2 Jahre Garantie

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Abmessungen (L x B x H) (mm):	100 x 350 x 210
Amplitudenbereich:	+33 dBm bis -122 dBm
Artikelnummer:	GSP-9330
Aufloesebandbreite:	1 Hz
Besonderheiten:	optionaler Batteriebetrieb
Bildschirmgröße:	8,4"
Bildschirmtyp:	LCD (800x600 px)
DANL Displayed Average Noise:	ca. -122 dBm
Demodulationen:	AM/FM
Detektoren:	Peak, RMS, Quasi Peak
Dynamik:	155 dB
Filterbandbreiten:	1 Hz - 1 MHz in 1-3-10 Sequenz, EMI 200 Hz, 9 kHz, 120 kHz, 1MHz
Frequenzstabilität:	1 ppm
Garantie (Jahre):	2
Gewicht (kg):	4.5
Messfunktionen:	AM/FM Demodulation & Analysis, Built-in P1dB point, Harmonic, Channel Power, N-dB Bandwidth, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, Noise Marker, Frequency Counter, Time Domain Power, Gated Sweep
Modell:	GSP-9330
SSB-Phasenrauschen:	1 GHz (10 kHz carrier offset) -88 dBc/Hz
Schnittstellen:	LAN, USB, RS-232, GPIB optional
Sweep:	linear
Tracking-Generator:	optional
max. Frequenzbereich (GHz):	3.25
min. Frequenzbereich (kHz):	9

Detailbeschreibung

GSP-9330 | Spektrumanalysator, 9 kHz - 3,25 GHz, LAN/USB/RS-232, AM/FM/ASK/FSK, -122 bis +33 dBm

Dieser kostengünstige Spektrumanalysator GSP-9330 mit sehr starken Leistungsdaten von GW Instek bietet eine Bandbreite von 9 kHz bis 3,25 GHz. Mit diesem Analysator lassen sich Spektren sehr schnell aufnehmen und beurteilen – innerhalb von 204 µs lässt sich ein Spektrum-Sweep erfassen, wodurch Modulationssignale sehr schnell verifiziert werden können. Kennzeichnend dabei sind nicht nur der schnelle Sweep sondern auch die Signal-Demodulations-Funktionen. Neben der üblichen AM/FM-Demodulation und –Analyse sind beim GSP9330 auch die digitalen Modulationsarten wie ASK/FSK (Amplitude-Shift-Keying / Frequency Shift-Keying) und 2FSK (Binary FSK / Binäre Frequenz-Shift-Keying) analysierbar.

EMC (Electromagnetic Compatibility) und EMI (Electromagnetic Interference) bekommen immer mehr an Bedeutung ebenso wie die EMS (Electromagnetic Susceptibility / Elektromagnetische Empfindlichkeit). Dieser Spektrumanalysator ist auch für derartige Messungen im laufenden Entwicklungsprozess einsetzbar. Dazu ist das Gerät mit den entsprechenden EMC-Pre-Test-Funktionen ausgestattet. Mit den integrierten Lösungsprozeduren für diese EMC-Pre-Tests lassen sich die Produktentwicklungszeiten erheblich reduzieren.

Eines der Merkmale dieses Gerätes ist, dass das Display für die Ergebnisdarstellung geteilt werden kann – für die topographische als auch für die spektrographische Anzeigeform.

Zubehör (11 Produkte )

GW Instek GPL-5010

GW Instek GPL-5010 Transientenlimiter, 9 kHz - 200 MHz, max. 2,5 W Eingangsleistung, BNC-Eingang auf Ausgang Typ-N

Lieferzeit auf Anfrage

567,00 €

GW Instek GRA-415

19 Zoll Rack-Mount Kit, 6HE für Spektrumanalysator GSP-9300B und GSP-9330

Lieferzeit auf Anfrage

216,00 €

Exklusiv

GW Instek GSP-9330-02

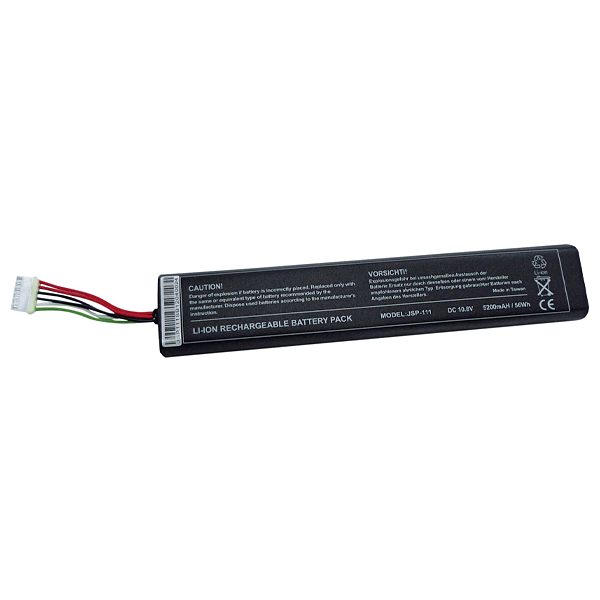

Option Batterie für GSP-9330 Spektrumanalysator
