EA Elektro-Automatik PSB10060-602U | DC Netzgerät PSB 10000, Bidirektional, 1 Kanal, 60V / +/-60A / 1,5KW, inkl. Funktionsgenerator

Name: PSB10060-602U | DC Netzgerät PSB 10000, Bidirektional, 1 Kanal, 60V / +/-60A / 1,5KW, inkl. Funktionsgenerator
Brand: EA Elektro-Automatik
SKU: PSB10060-602U
Price: 4500.0 EUR
Availability: InStock

Herstellernummer: PSB10060-602U

2 auf Lager. Versandfertig in 1 Arbeitstag

4.500,00 €

zzgl. MwSt. 5.355,00 € zzgl. Versandkosten

Wir sind für Sie da!

Wir beraten Sie gerne welche Alternative perfekt zu Ihren Anforderungen passt.

Sie möchten eine Angebotsanfrage stellen? Bitte Artikel in den Warenkorb legen und dort Angebotsanfrage abgeben.

Bildungspreis anfragen

EA Elektro-Automatik PSB 10060-60 | Bidirektionales DC Netzgerät 2U, PSB10000 Serie, 1 Kanal, 60V / +/-60A / 1.500W, integrierter Funktionsgenerator.

Anzahl Kanäle: 1
Nennspannungsbereich: 0 – 60 V
Restwelligkeit CV rms: 10 mV BW 300 kHz
Restwelligkeit CV p-p: 100 mV BW 20 MHz
Nennstrombereich: 0 – 60 A
Leistung: 0 – 1.500 W (Derating bei 110 V AC Netzspannung: 1.200 W)
Nennwiderstandsbereich: 0,04 Ω - 80 Ω
Frequenz: 45 - 66 Hz
Leistungsfaktor: >0,99
Ableitstrom: <3,5 mA
Überspannungskategorie: 2
Verschmutzungsgrad: 2
Schutzfunktionen: OVP, OCP, OPP, OT
Digitale Schnittstellen: USB, Ethernet (100 MBit) für Kommunikation, 1x USB Host zur Datenerfassung
Erweiterbare Schnittstellen: CAN, CANopen, RS232, ModBus TCP, Profinet, Profibus, EtherCAT, zusätzl. Ethernet mit einem oder zwei Ports
Analoge Schnittstelle: 15-polige D-Sub

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

AC Eingang:	110 - 240 VAC
Abmessungen (L x B x H) (mm):	462 x 482,6 x 88,9
Artikelnummer:	30000720
Ausgangsleistung (kW):	1.5
Autorange:	Ja
Bidirektional:	Ja
Garantie (Jahre):	2
Gewicht (kg):	9.5
Leistungsfaktor:	> 0,99
Modell:	PSB10060-602U
Schnittstellen:	USB, Ethernet, Analog
Schutzvorrichtungen:	OVP, OCP, OPP, OTP
Zusatzfunktionen:	Funktionsgenerator mit Arbiträrfunktion Netzrückspeisung Simulation von Solarzellen und Brennstoffzellen Maximum Power Point Tracking (MPPT) Regelmodus CV, CC, CP, CR TFT - Touchfunktion
max. Spannung (V):	60
max. Strom (A):	60

Detailbeschreibung

PSB10060-602U | DC Netzgerät PSB 10000, Bidirektional, 1 Kanal, 60V / +/-60A / 1,5KW, inkl. Funktionsgenerator

Die bidirektionalen DC-Laborstromversorgungen der EA Elektro-Automatik Serie PSB 10000 sind Zwei-Quadranten-Netzgeräte, die sowohl die Funktion einer Stromversorgung als auch die einer elektronischen Last übernehmen können. Im Lastbetrieb arbeiten die DC-Stromversorgungen regenerativ und speisen die Energie mit einem Wirkungsgrad bis über 96% in das lokale Stromnetz zurück. Diese effiziente Rückspeisung senkt Ihre Kosten.

Die EA Serie PSB 10000 umfasst einphasige und dreiphasige Geräte, die mit ihrem weiten Eingangsbereich nahezu alle Netzspannungen weltweit bedienen können. Die DC-Spannungen und Ströme sind an Applikationen orientiert, das Spektrum reicht von 0 - 10 V bis 0 - 2000 V sowie von 0 - 6 A bis 0 - 1000 A in einem Gerät. Die DC-Stromversorgungen fungieren als flexible Ausgangsstufe mit einer konstanten Leistungscharakteristik, dem sogenanntem Autoranging, sowie einem großen Spannungs-, Strom- und Leistungsbereich. Um höhere Leistungen und Ströme zu realisieren, haben alle Geräte einen Master-Slave-Bus. Dieser ermöglicht mit 64 parallel geschalteten Geräten den Aufbau eines Systems, das bis zu 1920 kW und 64000 A zur Verfügung stellt.

Sämtliche Modelle der PSB 10000 Serie verfügen über einen integrierten Funktionsgenerator. Mit diesem lassen sich auf einfachste Weise Kurvenverläufe wie Sinus, Dreieck, Rechteck und Trapez aufrufen. Über eine Rampenfunktion sowie einen Arbiträrgenerator sind Spannungs- und Stromverläufe frei programmierbar. Für wiederkehrende Prüfungen können Testsequenzen gespeichert und bei Bedarf erneut geladen werden, das spart wertvolle Zeit.

Die typischen Anwendungen der bidirektionalen Netzgeräte gehört das Testen der elektrischen Eigenschaften einer Batterie. Das breite Anwendungsspektrum umfasst Zell-, Modul- oder Packtests, die Bestimmung des SOH (State-Of-Health) für eine Second-Life-Klassifizierung sowie den End-Of-Line-Test (EOL). Zu den weiteren Anwendungen zählt die Simulation von Batterien als Einzelzelle, Modul oder im Pack. Mithilfe dieser Simulationen lassen sich sowohl der Energiespeicher als auch die Komponenten, die von diesem versorgt werden, optimal auslegen. Die DC Netzgeräte der PSB 10000 Serie können darüber hinaus zum Testen der elektrischen Eigenschaften von Brennstoffzellen, Brennstoffzellen-Stacks und Brennstoffzellen-Systemen eingesetzt werden. Dabei generieren sie hochgenaue und reproduzierbare Ergebnisse in allen elektrischen Modi. Um den Widerstand, die Leistung und die Lebensdauer einer Brennstoffzelle schnell und kostengünstig zu testen, können Anwender die Geräte auf einfache Weise in ein automatisches Testsystem integrieren. Die PSB 10000 Serie eignet sich ebenfalls hervorragend als Prüfsysteme für PV-Wechselrichter, da sie über die notwendige Simulationseinheit für Solarzellen verfügen.

Die hier vorgestellte Variante PSB 10060-60 der EA PSB 10000 Serie misst 2 HE (2 U) und verfügt über 1 Kanal, 60 V / +/-60 A / 1.500 W sowie, wie alle Modelle der Serie, über einen integrierten Funktionsgenerator.

Allgemeine Merkmale der Serie:

Weiteingangsbereich, 110 V - 240 V +10 % 1ph AC
Aktive Power-Faktor-Korrektur, typisch 0.99
Bidirektionale Stromversorgung, Zwei-Quadranten mit Quelle und Senke
Im Lastbetrieb regenerativ mit Energierückspeisung ins Netz
Sehr hoher Wirkungsgrad bis über 95%
Spannung von 0 - 10 V bis 0 – 1.500 V
Strom von 0 - 6 A bis 0 - 120 A
Flexible leistungsgeregelte DC-Eingangs-/ Ausgangsstufen (Autoranging)
Regelmodus CV, CC, CP, CR mit schnellem Übergang
Digitale Regelung, hohe Auflösung mit 16bit ADCs und DACs
Farbiges 5“ TFT Display, Touchfunktion und intuitive Bedienung
Galvanisch isolierter Share-Bus für Parallelbetrieb aller Leistungsklassen in der 10000 Serie
Master-Slave Bus für Parallelbetrieb, bis zu 64 Geräte aller Leistungsklassen der 10000 Serie
Integrierter Funktionsgenerator mit vordefinierten Kurven
Vordefinierte Automotive Testabläufe für LV123, LV124 and LV148
Integrierter Batterietest, Batteriesimulation und Brennstoffzellensimulation
Photovoltaik-Testmodus, MPPT, DIN EN 50530
Standard-Schnittstellen: USB, Ethernet, Analog, USB Host, Master-Slave-Bus, Share-Bus
Optionale Schnittstellen: CAN, CANopen, RS232, Profibus, EtherCAT, Profinet mit einem oder zwei Ports, Modbus mit einem oder zwei Ports, zusätzl. Ethernet mit einem oder zwei Ports
Befehlssprachen und Treiber: SCPI und ModBus, LabVIEW, IVI

Ähnliche Produkte (16 Produkte )

Serie

Serie

EA Elektro-Automatik PSB10010-1202U

DC Netzgerät PSB 10000, Bidirektional, 1 Kanal, 10V / +/-120A / 1,2KW, inkl. Funktionsgenerator

Lieferzeit auf Anfrage

Auf Anfrage

Serie

Serie

EA Elektro-Automatik PSB10010-602U

DC Netzgerät PSB 10000, Bidirektional, 1 Kanal, 10V / +/-60A / 600W, inkl. Funktionsgenerator

Lieferzeit auf Anfrage

Auf Anfrage

Serie

Serie

EA Elektro-Automatik PSB10060-1202U

DC Netzgerät PSB 10000, Bidirektional, 1 Kanal, 60V / +/-120A / +-3KW, inkl. Funktionsgenerator

Nachbestellt - im Zulauf. Lieferzeit auf Anfrage

6.900,00 €

Serie

Serie

EA Elektro-Automatik PSB10080-1202U

DC Netzgerät PSB 10000, Bidirektional, 1 Kanal, 80V / +/-120A / 3KW, inkl. Funktionsgenerator

1 auf Lager. Versandfertig in 1 Arbeitstag

6.900,00 €

Serie

Serie

EA Elektro-Automatik PSB10080-602U

DC Netzgerät PSB 10000, Bidirektional, 1 Kanal, 80V / +/-60A / 1,5KW, inkl. Funktionsgenerator

Lieferzeit auf Anfrage

4.500,00 €

Serie

Serie

EA Elektro-Automatik PSB10200-252U

DC Netzgerät PSB 10000, Bidirektional, 1 Kanal, 200V / +/-25A / 1,5KW, inkl. Funktionsgenerator

Lieferzeit auf Anfrage

4.500,00 €

Serie

Serie

EA Elektro-Automatik PSB10200-502U

DC Netzgerät PSB 10000, Bidirektional, 1 Kanal, 200V / +/-50A / 3KW, inkl. Funktionsgenerator

Lieferzeit auf Anfrage

6.900,00 €

Serie

Serie

EA Elektro-Automatik PSB10360-152U

DC Netzgerät PSB 10000, Bidirektional, 1 Kanal, 360V / +/-15A / 1,5KW, inkl. Funktionsgenerator

Lieferzeit auf Anfrage

4.500,00 €

Serie

Serie

EA Elektro-Automatik PSB10360-302U

DC Netzgerät PSB 10000, Bidirektional, 1 Kanal, 360V / +/-30A / 3KW, inkl. Funktionsgenerator

Lieferzeit auf Anfrage

6.900,00 €

Serie

Serie

EA Elektro-Automatik PSB10500-102U

DC Netzgerät PSB 10000, Bidirektional, 1 Kanal, 500V / +/-10A / 1,5KW, inkl. Funktionsgenerator

Lieferzeit auf Anfrage

5.200,00 €

Serie

Serie

EA Elektro-Automatik PSB10500-202U

DC Netzgerät PSB 10000, Bidirektional, 1 Kanal, 500V / +/-20A / 3KW, inkl. Funktionsgenerator

Lieferzeit auf Anfrage

7.400,00 €

Serie

Serie

EA Elektro-Automatik PSB10750-062U

DC Netzgerät PSB 10000, Bidirektional, 1 Kanal, 750V / +/-6A / 1,5KW, inkl. Funktionsgenerator

Lieferzeit auf Anfrage

5.200,00 €

Serie

Serie

EA Elektro-Automatik PSB10750-122U

DC Netzgerät PSB 10000, Bidirektional, 1 Kanal, 750V / +/-12A / 3KW, inkl. Funktionsgenerator

Lieferzeit auf Anfrage

7.400,00 €

Serie

Serie

EA Elektro-Automatik PSB11000-102U

DC Netzgerät PSB 10000, Bidirektional, 1 Kanal, 1000V / +/-10A / 3KW, Funktionsgenerator

Lieferzeit auf Anfrage

7.600,00 €

Serie

Serie

EA Elektro-Automatik PSB11500-062U

DC Netzgerät PSB 10000, Bidirektional, 1 Kanal, 1500V / +/-6A / 3KW, Funktionsgenerator

Lieferzeit auf Anfrage

7.600,00 €

Neu

Neu

dataTec BOBC_RT_241210

Seminar „On-Board-Charger Tests mit AC/DC-Quellen & Senken“, 10.12.2024, Reutlingen

Lieferzeit auf Anfrage

549,00 €

Empfehlungen (4 Produkte )

Serie

Serie

EA Elektro-Automatik PSBE10060-10004U

Netzgerät, Bidirektional, DC, 1 Kanal 60V/+/-1000A, 30KW, USB, analog

Lieferzeit auf Anfrage

Auf Anfrage

Serie

Serie

EA Elektro-Automatik PSBE10060-3403U

Netzgerät, Bidirektional, DC, 1 Kanal,60V / +/-340A / 10KW, USB, analog

Nachbestellt - im Zulauf. Lieferzeit auf Anfrage

Auf Anfrage

Serie

Serie

EA Elektro-Automatik PSBE10060-5103U

Netzgerät, Bidirektional, DC, 1 Kanal,60V / +/-510A / 15KW, USB, analog

Lieferzeit auf Anfrage

Auf Anfrage

Serie

Serie

EA Elektro-Automatik PSBE10060-1703U

Netzgerät, Bidirektional, DC, 1 Kanal,60V / +/-170A / 5KW, USB, analog

Lieferzeit auf Anfrage

Auf Anfrage

Aktuelles und Informatives

Anwendungen & Applikationen

Simulation von Solarzellen mit bidirektionalen DC-Stromversorgungen.

Mit zunehmender Bedeutung erneuerbarer Energien im Zuge des Klimawandels rückt die Solarenergie als entscheidender Best...

13.02.24

Lesedauer 5 Min.

293

Zukunft & Trends

Power Supplies und ihre Einsatzgebiete.

Netzgeräte sind so vielfältig, wie ihre Einsatzgebiete. Wofür nutzen Sie persönlich Ihr Netzgerät? Und welche Messaufgab...

17.03.21

Lesedauer 5 Min.

Infos zum Hersteller

EA Elektro-Automatik

EA Elektro-Automatik ist einer der führenden deutschen Hersteller von Labornetzgeräten und elektronischen Lasten für Forschung und Entwicklung sowie industriellen Anwendungen in Steuerung und Automatisierung, Elektrochemie, automatisierten Testsystemen und Prüfständen.

Mehr erfahren

EA Elektro-Automatik PSB10060-602U | DC Netzgerät PSB 10000, Bidirektional, 1 Kanal, 60V / +/-60A / 1,5KW, inkl. Funktionsgenerator

EA Elektro-Automatik PSB 10060-60 | Bidirektionales DC Netzgerät 2U, PSB10000 Serie, 1 Kanal, 60V / +/-60A / 1.500W, integrierter Funktionsgenerator.

Technische Daten

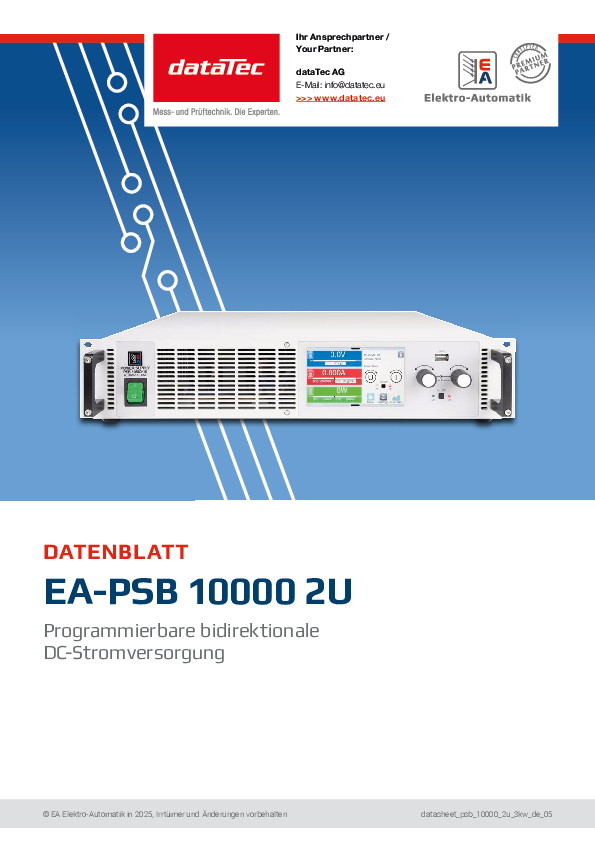

Dokumente und Downloads
