Chroma 62180D-1800 | Netzgerät, Bidirektional, DC, 1 Kanal, 1800V / +/-40A, 18kW

Herstellernummer: 62180D-1800

Chroma 62180D-1800 | Bidirektionales Netzgerät 62000D Serie, Zweiquadrantenbetrieb, 0 … 1800 V, ±40 A, ±18.000 W, 3 HE, zur Batteriesimulation, Lade-/Entladungsprüfverfahren, LV123 & LV148 konform.

  • Spannung: 0 … 1.800 V
  • Strom: ±40 A
  • Leistung: ±18.000 W
  • Netzregelung (Spannung): ±0,01% EW
  • Netzregelung(Strom): ±0,05% EW
  • Lastregelung (Spannung): ±0,02% EW
  • Lastregelung(Strom): ±0,1% EW
  • Spannungmessung: 360 V / 1.800 V
  • Strommessung: 8 A / 40 A
  • Ansprechzeit: 20 ms // 10 ms
  • Betriebsart: CC, CV, CP
  • Abmessungen (H x B x T): 133 mm x 428 mm x 730 mm
  • Gewicht: 39 kg

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Detailbeschreibung

62180D-1800 | Netzgerät, Bidirektional, DC, 1 Kanal, 1800V / +/-40A, 18kW

Die bidirektionalen Netzgeräte der Chroma ATE 62000D Serie vereinen hervorragende Nennleistungen von 0 - 1.800 V / bis 540 A / bis 18 kW und sind in einem Gehäuse mit hoher Leistungsdichte von nur 3U (3 HE) untergebracht.

Im einfachen Master-/Slave-Parallel- und Seriellbetrieb können mehrere Einzelgeräte für Gesamtleistungen bis zu 180 kW zusammengeschaltet werden.

Die Serie 62000D bietet einen Zweiquadrantenbetrieb; somit können die Geräte als DC-Quelle und als DC-Last arbeiten, ohne Umschaltzeiten und somit einen hohen Schutz entsprechender Prüfobjekte gewährleisten.

Im Lastbetrieb kann die aufgenommene Leistung mit bis zu 93% in das Versorgungsnetz eingespeist werden.

Die Geräte können in den Betriebsarten Konstantspannung, Konstantstrom und Konstantleistung arbeiten.

Die Netzgeräte der Serie 62000D ist ideal für das Testen im Bereich Stromversorgungssysteme für erneuerbare Energien wie PV-, Speicher- und EV-Wechselrichter, und können auch als Batteriesimulator eingesetzt werden.

Mithilfe von Softpanels simulieren sie Ladezustandsbedingungen (SOC/ State of Charge) oder spezifische V-I-Kurven der Batteriecharakteristik, um die Ladung bzw. Entladung von Lithium-Ionen Batterien zu evaluieren und eingebaute bidirektionale Bordladegeräte, bidirektionale DC-Wandler und DC-AC-Motortreiber zu prüfen.

Um komplexe Testabläufe zu steuern, bietet die Serie 62000D automatische Sequenzprogrammierung, programmierbare Spannungs- und Stromanstiegszeiten. Ein schnelles Regelverhalten sowie geringes Ausgangsrauschen und geringe Welligkeit erlauben präzise Tests.

Serienmäßig sind USB/LAN und Analogschnittstelle vorhanden, CAN und GPIB sind optional erhältlich.

Sein intuitiver Touchscreen und die intelligente Bedienoberfläche verkürzen die Testzeit erheblich und vereinfachen komplexe Prüfverfahren.

Die Variante Chroma 62180D-1800 verfügt über 0 … 1800 V, ±40 A, ±18 kW. Weitere Modelle sind verfügbar (siehe unten unter: Alternativen | Weitere Modelle).

Anwendung:

  • Lade-/Entladungsprüfverfahren sowie Testverfahren zu Nutzungsdauer, einschließlich BOBC, DC-DC-Wandlung und PCS
  • Motortreiberüberprüfung für DC-AC-Netzteil und Energierückspeisung
  • Pre-Konfomitätstest für LV123 und LV148 zur Prüfung elektrischer Fahrzeugkomponenten
  • Simulation einer I-V-Stromquelle für Energiespeicherung, Batterie und Brennstoffzelle in Mikronetzlaboren
  • Batteriestromsimulation zum Überprüfen von Antriebs- und Hilfssystemen für batteriebetriebene Fahrzeuge zu Land, Wasser und in der Luft

Zubehör (2 Produkte )

Exklusiv
Chroma A620039
GPIB Schnittstelle für 12kW / 18kW Netzgeräte
4 auf Lager. Versandfertig in 1 Arbeitstag
750,00 €
Exklusiv
Chroma A620045
CAN Schnittstelle für Netzgeräte 62000D-Serie
Lieferzeit auf Anfrage
410,00 €

Ähnliche Produkte (10 Produkte )

Exklusiv
Chroma 62060D-100
Netzgerät, Bidirektional, DC, 1 Kanal 100V / +/-180A, 6kW
Lieferzeit auf Anfrage
10.940,00 € 16.250,00 €
Exklusiv
Chroma 62060D-600
Netzgerät, Bidirektional, DC, 1 Kanal 600V / +/-40A, 6kW
Lieferzeit auf Anfrage
10.940,00 € 16.250,00 €
Exklusiv
Chroma 62120D-100
Netzgerät, Bidirektional, DC, 1 Kanal 100V / +/-360A, 12kW
Lieferzeit auf Anfrage
14.640,00 € 21.650,00 €
Exklusiv
Chroma 62120D-1200
Netzgerät, Bidirektional, DC, 1 Kanal 1200V / +/-40A, 12kW
Lieferzeit auf Anfrage
14.640,00 € 21.650,00 €
Exklusiv
Chroma 62120D-600
Netzgerät, Bidirektional, DC, 1 Kanal 600V / +/-80A, 12kW
Lieferzeit auf Anfrage
14.640,00 € 21.650,00 €
Exklusiv
Chroma 62180D-100
Netzgerät, Bidirektional, DC, 1 Kanal, 100V / +/-540A, 18kW
Lieferzeit auf Anfrage
19.230,00 € 28.530,00 €
Exklusiv
Chroma 62180D-1200
Netzgerät, Bidirektional, DC, 1 Kanal, 1200V / +/-40A, 18kW
Lieferzeit auf Anfrage
19.230,00 € 28.530,00 €
Exklusiv
Chroma 62180D-600
Netzgerät, Bidirektional, DC, 1 Kanal, 600V / +/-120A, 18kW
Lieferzeit auf Anfrage
19.230,00 € 28.530,00 €
dataTec BOBC_RT_241210
Seminar „On-Board-Charger Tests mit AC/DC-Quellen & Senken“, 10.12.2024, Reutlingen
Lieferzeit auf Anfrage
549,00 €
Sale
Neu

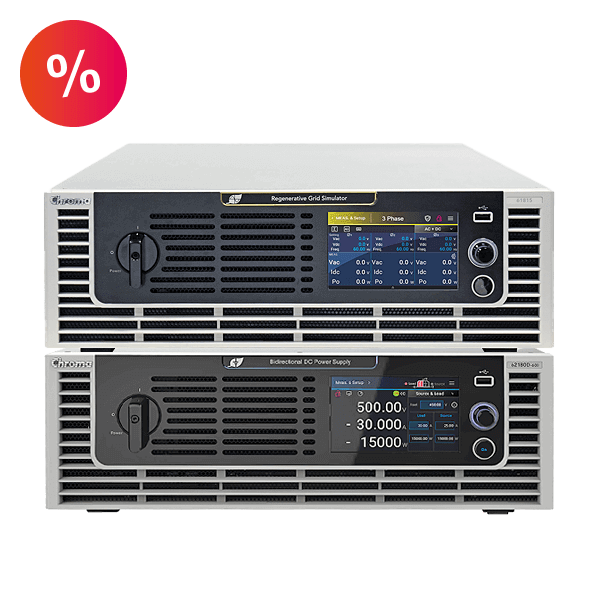

Chroma Aktion AC01090
