Chroma 11025 | LCR Meter 50 Hz - 100 kHz, inkl. RS232, USB Interface

Name: 11025 | LCR Meter 50 Hz - 100 kHz, inkl. RS232, USB Interface
Brand: Chroma
SKU: 11025
Price: 4560.0 EUR
Availability: OutOfStock

Herstellernummer: 11025

Lieferzeit auf Anfrage

4.560,00 €

zzgl. MwSt. 5.426,40 € zzgl. Versandkosten

Sie möchten eine Angebotsanfrage stellen? Bitte Artikel in den Warenkorb legen und dort Angebotsanfrage abgeben.

Chroma 11025 | LCR Meter inkl. GPIB- und HANDLER- Interface.

Testfrequenzen: 50 Hz, 60 Hz, 100 Hz, 120 Hz, 1 kHz, 10 kHz, 20 kHz, 40 kHz, 50 kHz und 100 kHz
Testparameter-Set: L, C, R, |Z|, Q, D, ESR, X, θ, DCR4, M, Wicklungsverhältnis, L2, DCR2
Einstellbarer DC-Strom bis 200 mA (konstanter Widerstand von 25 Ω)
Grundgenauigkeit: 0,1%
Messdauer: 21 ms (bei Testfrequenzen ≧100 Hz)
Kompatibel mit 4263B LCR-Meter von Agilent / Keysight
4 unterschiedliche Ausgangswiderstandsmodi wählbar für nicht-lineare Induktor- und Kondensatormessung
Auflösung: bei niedriger Impedanz (0,01 mΩ) und hohe Genauigkeit von 0,3 % bis 100-mΩ-Bereich
1320-Bias-Stromquelle mit direktem Kontrollvermögen
Messbereich: 0,01 mΩ – 99,99 MΩ, mit 4 1/2-stelliger Anzeige
Dual-Frequenzfunktion (11022 Option) für automatische Produktion
BIAS-Komparatorfunktion
Komparatorfunktion und 8/99 Bucket-Sortierfunktion
Pass/Fail-Beurteilungsergebnis für automatische Produktion
Programmierbare Trigger-Flanke (ansteigend/fallend) für Handler-Schnittstelle
Überwachungsfunktion auf Prüfsignalebene
Standardmäßige GPIB- (IEEE-488) und Handler-Schnittstelle, optionale RS-232-Schnittstelle
Open- / Short-Nullabgleich, Lastkorrektur
LabView®-Treiber
Netzeingangsspannung 90 VAC bis 125 VAC oder 190 VAC bis 250 VAC, 47Hz ~ 63Hz
Abmessungen: B 320 x H 100 x T 347.25 mm
Gewicht: ca. 5,5 kg

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Abmessungen (L x B x H) (mm):	347,25 x 320 x 100
Artikelnummer:	11025
Auflösung:	4,5 digits
Besonderheiten:	duale Frequenzfunktion (Automatik Produktion)
DC Bias:	Ja (50mA max. for Constant 100Ω, 200mA max for Constant 25Ω (AC level ≦ 100mV)
Darstellbare Messparameter:	Rs, Rp, Ls, Lp
Garantie (Jahre):	1
Genauigkeit:	0,1%
Gewicht (kg):	5.5
Handlerinterface:	Ja
Kompensationsfunktionen:	Ja
Listsweep:	Nein
Messfunktionen:	L / C / R / \|Z\| / Q / D / ESR / X / θ / DCR4 / M / Turns Ratio / L2 / DCR2
Modell:	11025
Schnittstellen:	RS-232, USB
Testadapter:	Ja ( Axial, Radial, SMD)
Testlimits:	Ja
max. Frequenzbereich (MHz):	0.1
min. Frequenzbereich (Hz):	50

Dokumente und Downloads

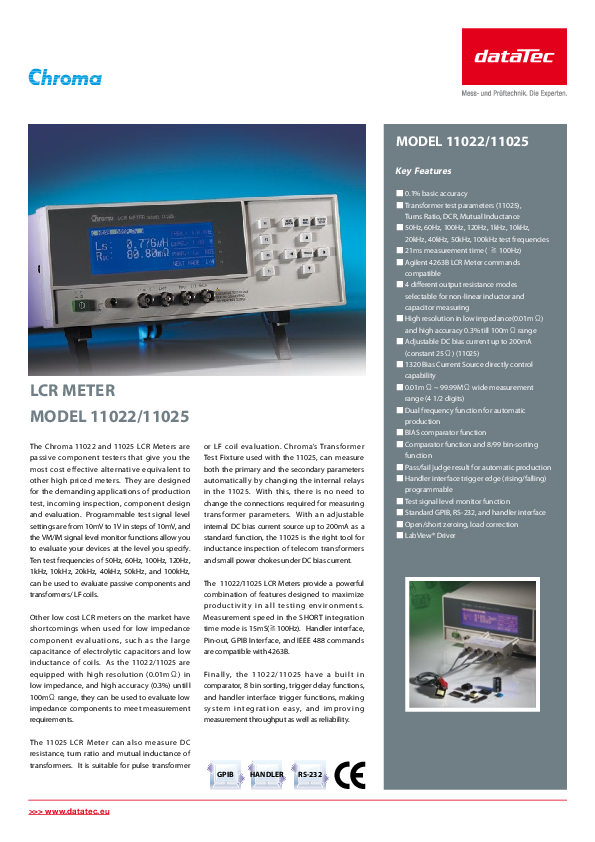

Datenblatt

pdf | 0.41 MB

Detailbeschreibung

11025 | LCR Meter 50 Hz - 100 kHz, inkl. RS232, USB Interface

Das Chroma 11025 ist ein LCR-Meter zur Messung von passiven Komponenten. Im Wesentlichen entspricht es dem LCR-Meter 11022 von Chroma jedoch mit einem erweiterten Testparameterset und mit speziellen Funktionen für den Test von Spulen und Übertragern/Transformatoren. Vorzugsweise wird es in Produktionsprozessen zur Qualitätskontrolle und für die Materialprüfung passiver Komponenten verwendet. Mit einer 21-ms-Hochgeschwindigkeitsmessung und 0,1-prozentigen Genauigkeit erfüllt das 11025 LCR-Meter die Anforderungen für eine schnelle Produktionsweise. Seine Funktionen umfassen 8-Level-Zählung, 8/99-Bucketsortierfunktion, Pass/Fail-Beurteilung und 50 Sets mit internen Speicher- und Abrufeinstellungen, die insgesamt die Anforderungen an Fertigungsanlagen für eine schnelle Betriebsweise erfüllen.

Die vier Impedanzausgangsmodi können Ergebnisse mit LCR-Metern anderer Marken messen, um einen allgemein gültigen Messstandard zu erzielen. Das Chroma-LCR-Meter 11025 ist mit der IEEE-488.2-Kontrollschnittstelle des HP 4263B LCR-Meters kompatibel und besitzt drei Impedanzausgangsmodi zur Auswahl. Messergebnisse können auch mit LCR-Metern anderer Marken verglichen werden. Das Chroma LCR-Meter 11025 ist die ideale Wahl für die Qualitätssicherung und automatische Produktion von passiven Komponenten.
