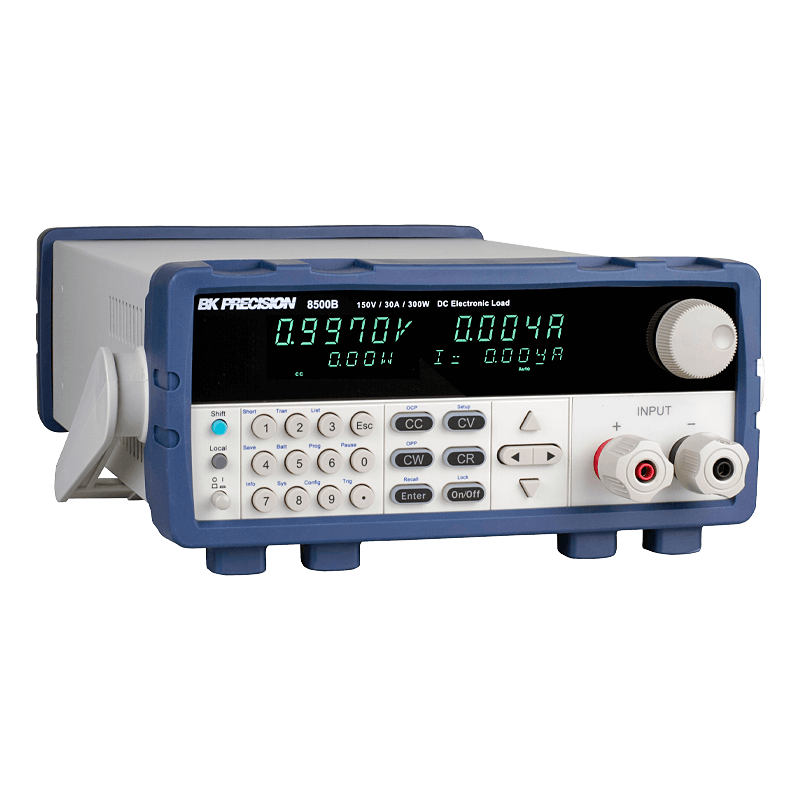

B&K Precision 8500B | Elektronische Last, DC, programmierbar, 2U Half-Rack, 150V / 30A / 300W / TTL-Interface

Name: 8500B | Elektronische Last, DC, programmierbar, 2U Half-Rack, 150V / 30A / 300W / TTL-Interface
Brand: B&K Precision
SKU: BK8500B
Price: 1300.0 EUR
Availability: InStock

Herstellernummer: BK8500B

Lieferzeit auf Anfrage

1.300,00 €

zzgl. MwSt. 1.547,00 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

B&K Precision 8500B | Elektronische Last, DC, programmierbar, 2U Half-Rack, 150V / 30A / 300W / TTL-Interface.

Technische Daten

AC Eingang:	110 V / 220 V ±10 %, 50 Hz / 60 Hz
Abmessungen (L x B x H) (mm):	354,6 x 214,5 x 88,2
Artikelnummer:	BK8500B
Ausgangsleistung (W):	300
DC-Ausgang umpolbar:	DC Senke
Garantie (Jahre):	3
Gewicht (kg):	7,2
Messfunktionen:	16-Bit Spannungs- und Strommesssystem, Transientenmodus bis zu 10 kHz im CC-Modus, Listenmodus-Funktion CC/CV/CR/CW Modus
Modell:	BK8500B
Netzrueckspeisung:	Nein
Schnittstellen:	DB9 (TTL)
Schutzvorrichtungen:	OVP, OCP, OPP, OTP, LRV, RRV
max. Spannung (V):	150
max. Strom (A):	30

Dokumente und Downloads

Datenblatt

pdf | 2.76 MB

Beschreibung

8500B | Elektronische Last, DC, programmierbar, 2U Half-Rack, 150V / 30A / 300W / TTL-Interface

Die 8500B DC elektronische Last ist ein leistungsstarkes, vielseitiges Prüfgerät für Labore und Fertigungsumgebungen. Sie wurde speziell für die Entwicklung und Prüfung von Netzteilen, Batterien, Ladegeräten, Solarzellen und DC-DC-Wandlern entwickelt. Dank der verschiedenen Betriebsmodi (CC, CV, CR, CW) und der umfangreichen Trigger- und Testfunktionen eignet sich dieses Modell ideal für anspruchsvolle Testszenarien.

Zu den herausragenden Merkmalen zählen der integrierte Batterie-Testmodus, automatische Testabläufe, Transientenbetrieb mit einstellbarer Anstiegsrate sowie die Möglichkeit, komplexe Lastprofile im List-Modus zu simulieren. Die Bedienung erfolgt bequem über das frontseitige Bedienfeld mit Drehregler, Tastenfeld und einem klar ablesbaren Dual-Display.

Anwendungsgebiete:

DC-Netzteil- und Ladegerätetests
Batterieentladungstests
Photovoltaik-Modultests
Simulation von LED-Lasten mit CR-LED-Modus
Test von Kraftstoffzellen

Produktmerkmale:

Eingangsspannung: 0–150 V
Maximaler Eingangsstrom: 30 A
Maximale Eingangsleistung: 300 W
Minimale Betriebsspannung bei Volllast: 1,4 V bei 30 A
CV-Modus: 0,1 – 150 V, Auflösung: 10 mV
CC-Modus: 0 – 30 A, Auflösung: 1 mA
CR-Modus: 0,05 Ω – 7,5 kΩ
CW-Modus: bis zu 300 W
Slew Rate: 0,0001 – 0,2 A/µs (low), bis 1 A/µs (high)
Transientenbetrieb: bis 10 kHz
Speicher für bis zu 100 Benutzereinstellungen
Schnittstellen: TTL (DB9) mit USB-Adapter
Formfaktor: 2U Halbrack, Gewicht: 7,2 kg

Die 8500B-Serie bietet eine Auswahl an Modellen für unterschiedliche Leistungsanforderungen. Das Modell 8500B ist ein ausgewogenes Mittelklassegerät mit 300 W Leistung und 150 V Spannung, ideal für Standardanwendungen. Im Vergleich dazu bietet das 8510B die doppelte Leistung (600 W) bei niedrigerer Spannung (120 V), eignet sich somit für Hochstromanwendungen. Das 8502B hat ebenfalls 300 W Leistung, aber mit bis zu 500 V, was es ideal für Hochspannungstests macht. Das Einstiegsmodell 8542B liefert 150 W und eignet sich für kleinere Lasten. Das Spitzenmodell 8514B bietet enorme 1500 W bei 240 A und eignet sich für industrielle Anwendungen mit hohen Leistungsanforderungen.
