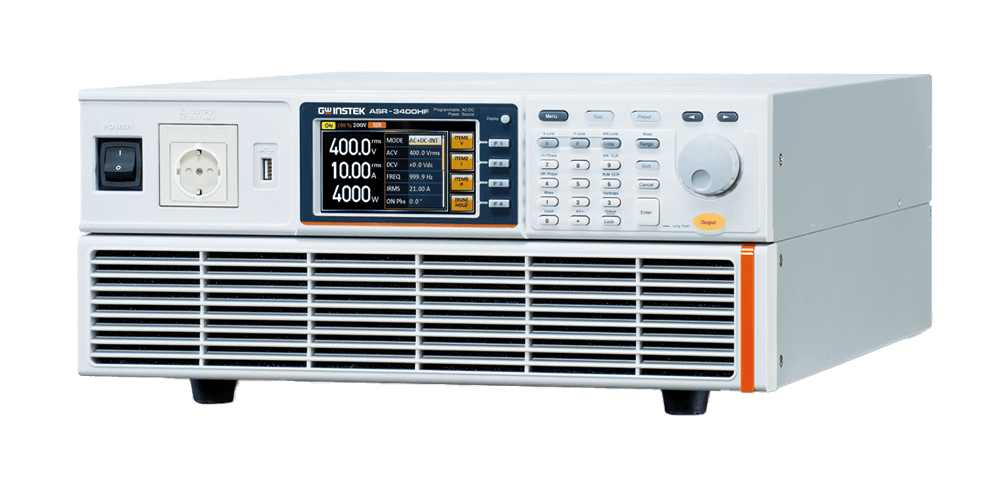

GW Instek ASR-3400HF | AC/DC-Quelle (Source), 1-phasig, 4kVA, bis 5 kHz, DC-Ausgang

Name: ASR-3400HF | AC/DC-Quelle (Source), 1-phasig, 4kVA, bis 5 kHz, DC-Ausgang
Brand: GW Instek
SKU: ASR-3400HF
Price: 8743.1 EUR
Availability: InStock

Herstellernummer: ASR-3400HF

Lieferzeit auf Anfrage

8.743,10 €

% 10.286,00 € (15% gespart)

zzgl. MwSt. 10.404,29 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

GW Instek ASR-3400HF | AC/DC-Netzgerät, programmierbar, Ausgangsleistung 4000 VA, Ausgangsspannung 400 Vrms / ±570 V DC, Frequenz bis 5 kHz, mit Sequenzmodus und Arbiträrfunktion.

Ausgangsleistung: 4000 VA
Ausgangsspannung: 0 bis 400 Vrms AC / 0 bis ±570 V DC (Auflösung 0,1 V)
Ausgangsstrom: 40 A (bei 100 V) / 20 A (bei 200 V)
Ausgangsfrequenz: 1 bis 5000 Hz
9 Ausgangsmodi: AC Power-Output, DC Power-Output, AC/DC Power-Output, externe AC-Signalquelle, externe AC/DC-Signalquelle, externe AC-Signalüberlagerung, externe AC/DC-Signalüberlagerung, externe AC-Signalsynchronisierung, externe AC/DC-Signalsynchronisierung
Einstellbarer Start-/Stopp-Phasenwinkel für die Ausgangsspannung
Messfunktionen: Vrms, Vavg, Vpeak, Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, Crest Faktor
Oberwellenanalyse für Spannung und Strom (THDv, THDi)
Sequenz- und Simulationsfunktion (bis zu 10 Sätze)
Mit Arbiträrfunktion
Mit Fernmessfunktion
Speicherfunktion (bis zu 10 Settings)
Schnittstellen: USB, LAN, RS-232, GPIB, externer I/O, Eingang für externe Signale und Synchronisierung
Schutzeinrichtungen: UVP, OCP, OTP, OPP, Alarm bei Lüfter-Fehlfunktion
Integrierter Webserver
Maße: B 430 x H 176 x T 550 mm
Gewicht: 25 kg

Technische Daten

AC Ausgang:	1P
AC Eingang:	180 V - 264 V, 1P
Abmessungen (L x B x H) (mm):	530 x 430 x 176
Artikelnummer:	01SR34HF30GT
Ausgangsleistung (W):	4.000
DC-Ausgang umpolbar:	AC Quelle
Frequenzbereich:	1 Hz - 5000 Hz
Garantie (Jahre):	2
Gewicht (kg):	25
Gridsimulation:	Nein
Leistungsfaktor:	0,95
Messfunktionen:	Vrms, Vavg, Vpeak, Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, CF, THDv, THDi
Modell:	ASR-3400HF
Netzrueckspeisung:	Nein
PLD Testfunktion:	Nein
Schnittstellen:	USB, GPIB, LAN, RS-232
Schutzvorrichtungen:	OCP, OPP, OTP, AC Fail, FAN Fail
max. Spannung (V):	400
max. Strom (A):	40

Beschreibung

ASR-3400HF | AC/DC-Quelle (Source), 1-phasig, 4kVA, bis 5 kHz, DC-Ausgang

Die AC/DC-Netzgeräte der Serie ASR-3000 zeichnen sich durch ihren schnellen DC-Spannungsanstieg und -abfall aus (≤ 100 µs). Die Serie besteht aus vier Modellen: ASR-3200 (2000 VA), ASR-3300 (3000 VA), ASR-3400 (4000 VA) sowie dem hier vorgestellten HF Modell ASR-3400HF (4000 VA, Frequenz bis 5 kHz). Alle Modelle liefern 100 % ihrer Nennleistung. Sie kommen unter anderem bei der Entwicklung von elektronischen Komponenten und Geräten wie On-Board-Charger, Server-Powergeräte, LED-Module, AC-Antriebe, AC-Lüfter oder USV zum Einsatz und eignen sich zudem für Testanwendungen im Automobil- und Haushaltsgeräte-Bereich.

Besondere Merkmale:

Sequenzmodus: bis zu 10 editierbare Sätze à 0 bis 999 Schritte, kombinierbar zu benutzerdefinierten Wellenformen für unterschiedliche Prüfanforderungen, mit vorprogrammierten Testfunktionen nach ISO 16750-2 zur Prüfung von Elektroniksystemen in Fahrzeugen
Simulationsmodus: für Kapazitätstests mit transienten Wellenformen, z. B. Stromausfall, Spannungsanstieg und -abfall
Arbiträrfunktion: über 20.000 Wellenform-Kombinationen zur Simulation verschiedener Spannungsfunktionen, einfache Eingabe über das Bedienfeld
Ipeak-Hold-Funktion: verzögerte Messung (1 bis 60.000 ms nach Output-Start) zum Erfassen und Halten des Spitzenstroms ohne separates Oszilloskop oder Stromzange, z. B. transiente Stromspitzen eines DUT beim Einschaltvorgang
Slew-Rate-Modus: Einstellung des Spannungsanstiegs entweder über die Flankensteilheit (1,5 V/µs, fest) oder über die Zeit (10 bis 90 % Output der eingestellten Spannung innerhalb von 100 µs), benutzerdefinierte Anstiegszeit der Ausgangsspannung im Sequenzmodus möglich

Anwendungsbeispiele:

Entwicklungstest für Elektronikprodukte und Komponenten
Störfestigkeitsprüfungen für industrielles Luftfahrtequipment
Simulationstest im Automotive-Bereich
Applikationstest für Haushaltsgeräte
On-Board-Ladegeräte
Server-Stromversorgungen
LED-Module
AC-Antriebe, AC-Lüfter usw.
