Die FLIR iXX-Serie verbindet robuste, industrietaugliche Hardware mit einem modernen, app-gestützten Workflow und direkter Cloud-Anbindung. MSX-Bildüberlagerung und eine thermische Empfindlichkeit < 40 mK liefern klare, aussagekräftige Wärmebilder für schnelle Befundung – vom Schaltschrank bis zur Gebäudehülle.
Allgemeine Eigenschaften der Serie:
- App-basierte Bedienung, radiometrische JPEGs und direkter Cloud-Upload (Ignite/Assetlink).
- WLAN (IEEE 802.11 a/ac/b/g/n, 2,4 & 5 GHz) in allen Modellen; LTE zusätzlich bei i35 & i65.
- 5″ Farb-Touch-Display (720 × 1280), integrierte LED-Leuchte und Laser-Pointer (Klasse 2).
- Bildmodi: MSX, Thermal, Picture-in-Picture, Digitalkamera; 8 MP-Sichtkamera (AF), FOV 50,5° × 64,5°.
- Thermische Eckdaten (Serie): 30 Hz, f/1.4, Fixfokus, Spektralbereich 7,5–13 µm, FOV (IR) 38° × 49°, Mindestfokus 0,5 m, NETD < 40 mK (bei 30 °C).
- Robust: IP54, 2 m Falltest, −15 °C bis +50 °C Einsatzbereich; 225 × 136 × 73 mm, 0,8 kg.
- Energie: Li-Ion-Akku, ca. 4 Std. Laufzeit; Laden: ~2 Std. im Charger / ~4 Std. in-cam bis 90 %.
Einsatzmöglichkeiten
- Elektro- & Maschinen-Inspektion: Heiße Verbindungen, Lager, Antriebe – frühzeitige Fehlererkennung, weniger Stillstand.
- Condition-Monitoring: Unternehmensweite Programme mit Asset-Hierarchien und Cloud-Datenmanagement.
- Gebäudediagnostik & Facility-Management: Leckage-/Feuchte-Suche, HVAC-Checks, Energie- und Wärmeverlustanalyse.

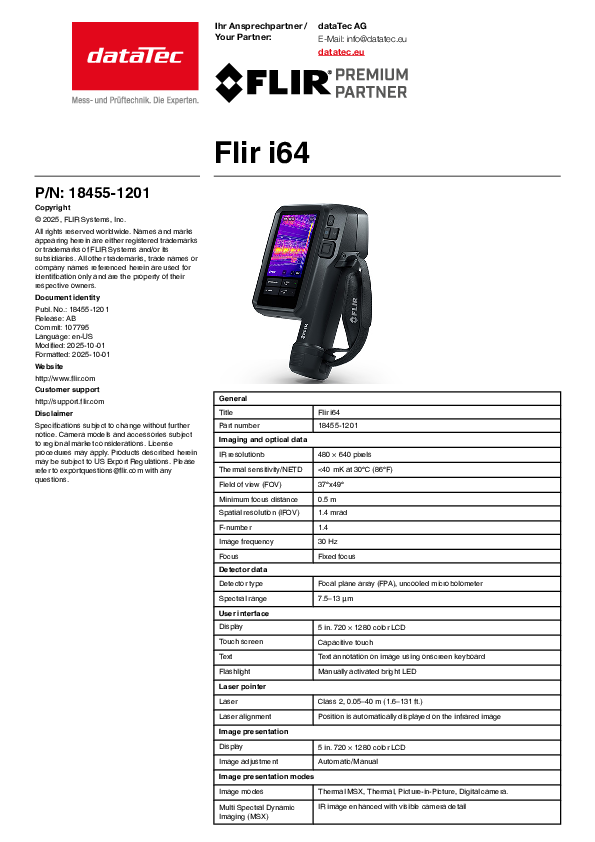

Modell im Fokus: FLIR i64
Die FLIR i64 ist das hochauflösende WLAN-Modell der Serie: mit 480 × 640 Pixeln IR-Auflösung für detailreiche Thermografie und erweitertem Temperaturbereich bis 550 °C – ideal für Industrie, Energieversorgung und anspruchsvolle Gebäudediagnostik.
Spezifikationen (i64)
- IR-Auflösung: 480 × 640 px
- IFOV: 1,5 mrad | FOV: 38° × 49° | Bildfrequenz: 30 Hz
- Optik/Sensor: f/1.4, Fixfokus, 7,5–13 µm, Mindestfokus 0,5 m
- NETD: < 40 mK (bei 30 °C)
- Temperaturbereiche: −20 °C…200 °C und 10 °C…550 °C
- Genauigkeit: ±2 °C oder ±2 %
- Messfunktionen: Center-Spot, Box (Min./Max.), Isothermen (Über/Unter), ΔT (NFPA 70B-konform), Emissionsgrad 0,1–1,0 (Materialtabelle), atmosphärische Kompensation, 1-Touch Level/Span
- Bild/Medien: Radiometrische JPEGs; Modi MSX, Thermal, PiP, Digitalkamera; 8 MP-Sichtkamera (AF), Textannotation
- Konnektivität: WLAN (2,4/5 GHz), USB-C (Daten & DisplayPort); kein LTE
- Ergonomie/Robustheit: 5″ Touch-Display, LED-Leuchte, Laser-Pointer; IP54, 2 m Falltest
Besonderheiten der i64
- Sehr hohe Bildqualität mit 480 × 640 IR-Auflösung – exakte Diagnosen auch bei großen Messdistanzen.
- Erweiterter Temperaturbereich bis 550 °C für Hochtemperaturanwendungen.
- Reiner WLAN-Workflow – ideal für Unternehmen mit stabiler Netzwerkinfrastruktur.
- MSX-Details zur schnellen Identifikation von Komponenten, Beschriftungen und Fehlerstellen.
Modellvergleich (i34 · i35 · i64 · i65)
| Merkmal |
i34 |
i35 |
i64 |
i65 |
| IR-Auflösung |
240 × 320 |
240 × 320 |
480 × 640 |
480 × 640 |
| IFOV |
2,9 mrad |
2,9 mrad |
1,5 mrad |
1,5 mrad |
| FOV (IR) |
38° × 49° |
| Bildfrequenz |
30 Hz |
| Temperaturbereiche |
−20 °C…200 °C & 10 °C…450 °C |
−20 °C…200 °C & 10 °C…550 °C |
| LTE |
— |
Ja |
— |
Ja |
| WLAN |
IEEE 802.11 a/ac/b/g/n (2,4 & 5 GHz) |
| Digitalkamera |
8 MP, Autofokus; FOV 50,5° × 64,5° |
| Abmessungen/Gewicht |
225 × 136 × 73 mm · 0,8 kg |
Technische Highlights
- MSX-Bildverbesserung & NETD < 40 mK für gestochen scharfe Thermografie.
- IR-Auflösungen bis 480 × 640 px (i64/i65) – feine Details bei größerem Messabstand.
- 5″ Touch-Display, LED-Leuchte und Laser-Pointer (Klasse 2) für komfortable Inspektion.
- Radiometrische JPEGs und nahtloser Cloud-Workflow (Ignite™/Assetlink).
- WLAN in allen Modellen; LTE optional (i35/i65) für ortsunabhängige Datenuploads.
- Mess-Suite inkl. Spot, Box, Isothermen, ΔT (NFPA 70B), Emissionsgrad 0,1–1,0 und Kompensationen.
- Industrietauglich: IP54, 2 m Falltest, −15 °C…+50 °C Einsatzbereich.
- Lange Laufzeit (≈ 4 Std.) und schnelles Laden im Charger (~ 2 Std.).
