Tektronix RSA603A | USB Echtzeit Labor-Spektrum-Analysator, 9 kHz ... 3 GHz

Name: RSA603A | USB Echtzeit Labor-Spektrum-Analysator, 9 kHz ... 3 GHz
Brand: Tektronix
SKU: RSA603A
Price: 12200.0 EUR
Availability: InStock

Herstellernummer: RSA603A

Lieferzeit auf Anfrage

12.200,00 €

zzgl. MwSt. 14.518,00 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen % Unsere Angebote zu diesem Artikel

Tektronix RSA603A | USB Labor-Echtzeit Spektrum-Analysator, Frequenzbereich 9 kHz … 3 GHz, Erfassungsbandbreite 40 MHz, Amplitudengenauigkeit ab ±0,2 dB, GPS/GLONASS/Beidou-Standardempfänger.

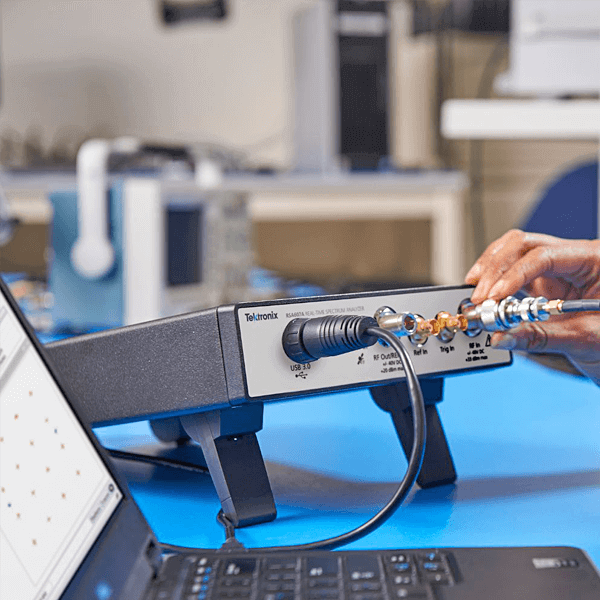

USB Echtzeit Labor-Spektrum-Analysator zum Anschluss an Ihren Laptop / PC
Statusanzeige LED, zweifarbig rot/grün
Frequenzbereich: 9 kHz … 3 GHz (optional bis 7,5 GHz RSA607A)
HF-Eingangsimpedanz: 50 Ω
Erfassungsbandbreite: 40 Mhz

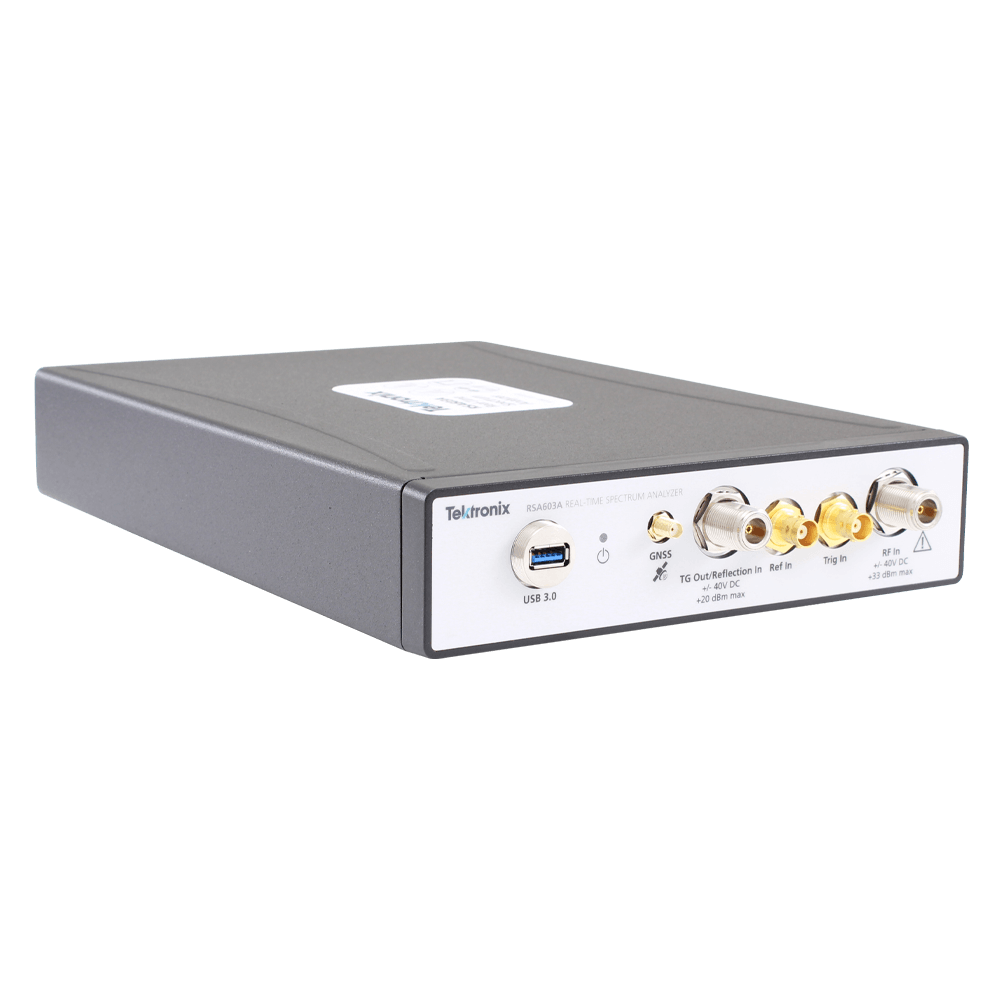

Schnittstellen: Typ N, BNC, USB3.0
minimale Signaldauer: 100 µs mit 100 % Erfassungswahrscheinlichkeit
Umgebungs-, Stoß- und Schwingungsspezikationen gemäß MIL-STD-28800 Klasse 2 für den Einsatz unter rauen Bedingungen
Abmessungen (H x B x T): 75 mm x 222,3 mm x 358,6 mm
Gewicht: 2,79 kg

Technische Daten

Abmessungen (L x B x H) (mm):	358,6 x 222,3 x 75
Amplitudenbereich:	-160 dBm - +30 dBm
Analysebandbreite (MHz):	40
Artikelnummer:	RSA603A
Aufloesebandbreite:	1,18 Hz - 8 MHz
Besonderheiten:	Realtime 40 MHz, GPS Empfänger Optional: EMV Analyse, Signalanalyse
Bildschirmgröße:	kein
Bildschirmtyp:	kein
DANL Displayed Average Noise:	ca. -160 dBm/Hz
Demodulationen:	AM, FM, φM
Detektoren:	RMS, Peak, Quasi Peak
Dynamik:	190 dB
Filterbandbreiten:	200 Hz, 9 kHz, 120 kHz Optional: 1 MHz EMI
Frequenzstabilität:	±0,08 ppm mit GNSS 0,025 ppm
Garantie (Jahre):	1
Gewicht (kg):	2,79
Messfunktionen:	Optional: Modulationsanalyse (16/32/64/256 QAM, QPSK, O-QPSK, GMSK, FSK, APSK u.v.m.), W-LAN, Mapping und Signalstärke, Pulsanalyse, AM/FM/PM/Direct-Audio
Modell:	RSA603A
SSB-Phasenrauschen:	-94 dBc/Hz @ 1 GHz (10 kHz carrier offset)
Schnittstellen:	USB
Sweep:	linear, logarithmisch
Tracking-Generator:	Optional
max. Frequenzbereich (GHz):	3
min. Frequenzbereich (KHz):	9

Dokumente und Downloads

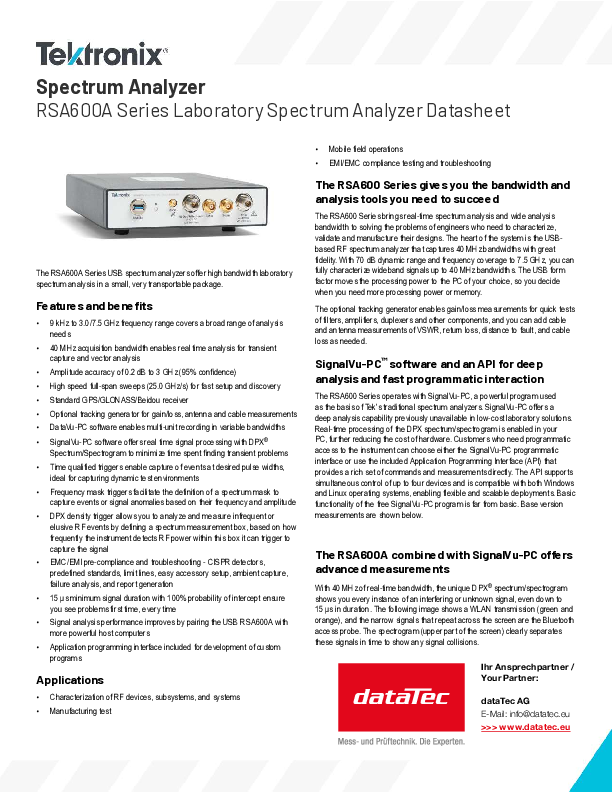

Datenblatt

pdf | 0.71 MB

Beschreibung

RSA603A | USB Echtzeit Labor-Spektrum-Analysator, 9 kHz ... 3 GHz

Bei der Baureihe RSA600 haben Ingenieure die Echtzeit- Spektrumnalyse und die große Analysebandbreite zur Verfügung, die sie zur Lösung von Problemen bei der Charakterisierung, Validierung und Fertigung ihrer Schaltungsentwürfe benötigen.

Das Kernstück des Systems ist der USB-HF-Spektrumanalysator, der auch unter rauen Umgebungsbedingungen Bandbreiten von 40 MHz sehr genau erfasst. Dank des Dynamikbereiches von 70 dB und der Frequenzobergrenze von 7,5 GHz (Modell RSA607A) können Sie Signale mit einer Bandbreite bis 40 MHz umfassend charakterisieren.

Der USB-Formfaktor verlagert die Verarbeitungsleistung auf einen PC Ihrer Wahl, sodass Sie selbst entscheiden können, wann Sie mehr Verarbeitungsleistung oder Speicher benötigen.

Der optionale Mitlaufgenerator ermöglicht Verstärkungs- und Verlustmessungen zur schnellen Überprüfung von Filtern, Verstärkern, Duplexern und anderen Komponenten. Und Sie können nach Bedarf Kabel- und Antennenmessungen von Stehwellenverhältnis, Reflexionsdämpfung, Entfernung bis zum Defekt und Kabelverlust vornehmen.

Produktmerkmale:

großer Frequenzbereich von 9 kHz bis 3,0 GHz (RSA603A) / 7,5 GHz (RSA607A) für eine breite Palette von Analyseanforderungen
40 MHz Erfassungsbandbreite ermöglicht die Echtzeitanalyse zur Erfassung von Transienten und zur Vektoranalyse
Amplitudengenauigkeit: 0,2 dB @ 3 GHz (95 % statistische Sicherheit)
GPS/GLONASS/Beidou-Standardempfänger
optionaler Mitlaufgenerator für Gewinn-/Verlust-, Antennen- und Kabelmessungen
Streaming-Erfassung kann zur Aufzeichnung und Wiedergabe von Langzeitereignissen verwendet werden

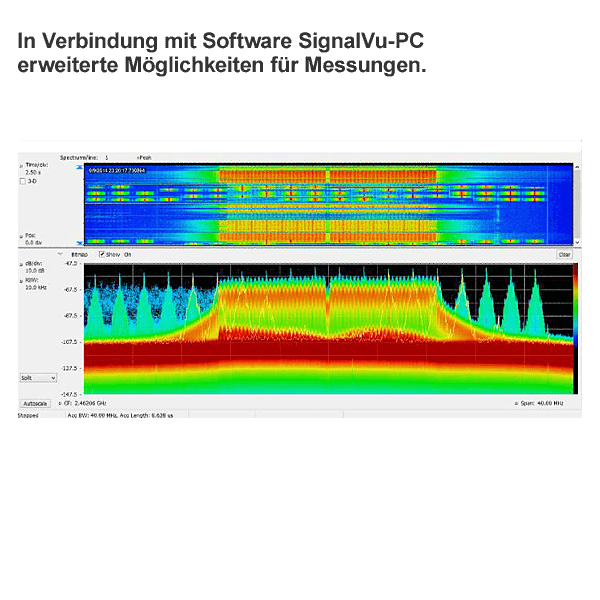

Die SignalVu-PC-Software bietet eine Echtzeit-Signalverarbeitung mit DPX-Spektrum/Spektrogramm, sodass Sie die Zeit zur Suche nach vorübergehend auftretenden Problemen auf ein Minimum beschränken können.
Eine Mindestsignaldauer von 100 μs führt zu einer Erfassungswahrscheinlichkeit von 100 %, sodass Sie Probleme bereits bei der ersten Signalerfassung erkennen.
Anwendungsprogrammierschnittstelle zur Entwicklung von benutzerdefinierten Programmen
Zubehör, zu dem unter anderem Tablet- Computer, Kalibriersätze,Adapter und phasenstabile Kabel gehören, ermöglicht die Zusammenstellung einer kompletten Lösung für Entwicklung, Charakterisierung und Fertigung.

Lieferumfang

RSA603A
Netzteil
USB 3.0 Kabel
SignalVu-PC Software auf USB Stick
Dokumentation auf USB Stick

Zubehör
