Tektronix MSMU60-2 | SMU-Modul für modulares Testsystem MP5000 Serie, 30 W, 60 V, 1,5 A, 2 Kanäle

Herstellernummer: MSMU60-2

MSMU60-2
MSMU60-2
MSMU60-2
MSMU60-2
MSMU60-2
MSMU60-2
MSMU60-2
MSMU60-2
MSMU60-2
MSMU60-2
MSMU60-2
MSMU60-2
MSMU60-2
MSMU60-2
MSMU60-2
Lieferzeit auf Anfrage

12.100,00 €

zzgl. MwSt. 14.399,00 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Das Produkt befindet sich bereits im Warenkorb
Downloads zum Produkt Fragen zum Produkt Bildungspreis anfragen
Highlights Dokumente / Downloads Beschreibung Zubehör

Tektronix MSMU60-2 | SMU-Modul für modulares Präzisions-Testsystem MP5000 Serie, 30 W, 60 V, 1,5 A, 2 Kanäle.

Dokumente und Downloads

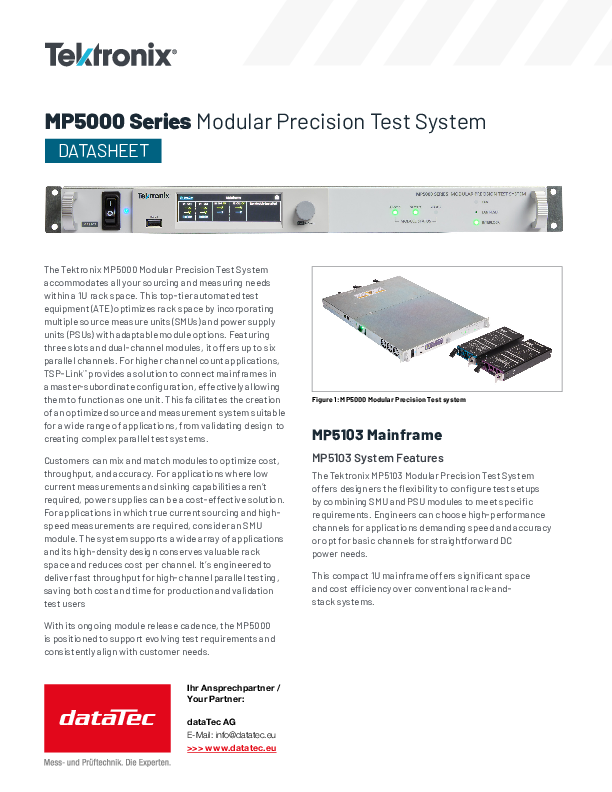

Datenblatt
pdf | 2.89 MB

Beschreibung

MSMU60-2 | SMU-Modul für modulares Testsystem MP5000 Serie, 30 W, 60 V, 1,5 A, 2 Kanäle

Die Tektronix MP5000 Serie bietet eine hochflexible Plattform für präzise Messungen und Strom-/Spannungsquellen. Durch den modularen Aufbau können Source Measure Units (SMUs) und Power Supply Units (PSUs) in einem kompakten 1U Rackformat kombiniert werden. Anwender profitieren von hoher Kanaldichte, flexibler Konfiguration und reduzierten Kosten pro Kanal.

Anwendungsmöglichkeiten

Die MP5000 Serie ist vielseitig einsetzbar, unter anderem für:

  • Charakterisierung und Validierung von Halbleitern und Bauteilen
  • Exakte Strom- und Spannungsquellen in Labor und Produktion
  • Automatisierte Testumgebungen (ATE) mit hohem Durchsatz
  • Langzeit- und Zuverlässigkeitstests mit synchronisierten Multi-Mainframes

SMU-Modul MSMU60-2

Das MSMU60-2 ist ein leistungsstarkes Source Measure Unit Modul mit zwei unabhängigen Kanälen. Es kombiniert präzise Spannungs- und Stromquellen mit hochauflösender Messfunktion in einem kompakten Modul. Dank 4-Quadrantenbetrieb lassen sich sowohl Quelle- als auch Senkoperationen realisieren, was es zum idealen Werkzeug für anspruchsvolle I/V-Charakterisierungen und präzise Bauteilmessungen macht.

Vorteile und Stärken

  • Zwei vollwertige SMU-Kanäle pro Modul – bis zu 6 Kanäle pro Mainframe
  • 4-Quadranten-Betrieb: Quelle und Senke in Spannung und Strom
  • Höchste Messauflösung bis 100 fA für präziseste Low-Current-Anwendungen
  • Schnelle Erfassung mit integrierten 1 MSa/s ADCs
  • Flexibles Kabelmanagement durch bis zu 6 V zwischen Force und Sense
  • Integrierte Schutzfunktionen wie Auto-Sense-Resistor gegen Kontaktfehler
  • Asymmetrische Compliance-Limits für maximale Testflexibilität

Weitere Module der MP5000 Serie

  • MP5103 (Mainframe) – 1 HE Mainframe mit 3 Modul-Slots, Ethernet/USB-C Schnittstellen, Touch-Display und TSP-Link Synchronisation.
  • MPSU50-2ST (PSU Modul) – Netzgeräte-Modul mit 2 Kanälen bis 50 V/5 A, erweiterbar auf 100 V/10 A, inkl. Schutz- und Remote-Sense-Funktionen.

Technische Highlights MSMU60-2

  • 2 SMU-Kanäle pro Modul, bis zu 6 pro Mainframe
  • Maximal 60 V / 1,5 A pro Kanal
  • 4-Quadranten-Spannungs- und Stromquelle/-senke
  • Messauflösung bis zu 100 fA, 6½-stellig
  • 30 W maximale Ausgangsleistung pro Kanal
  • Integrierte 1 MSa/s ADCs für schnelle Messungen
  • Asymmetrische Compliance-Einstellungen für flexible Testgrenzen
  • Optionale Schutzmechanismen für maximale Sicherheit der DUTs
