Tektronix AFG31021 | Arbiträr-Funktionsgenerator, Sinus 1 µHz bis 25 MHz, 1 Kanal, Amplitudenauflösung 14 Bit
Herstellernummer: AFG31021
Tektronix AFG31021 | Arbiträr-Funktionsgenerator, Sinus-Frequenzbereich 1 µHz bis 25 MHz, 1 Kanal, Amplitudenauflösung 14 Bit, Advanced Mode für komplexe Arbiträrsignale, mit InstaView-Technologie.
- Frequenzbereich: 1 µHz bis 25 MHz (Sinus)
- Anzahl Kanäle: 1
- Spannungsmessbereich: -10 V bis +10 V (DC + ACpeak)
- Spannungsbereich Ausgangsamplitude: 10 mVpp bis 10 Vpp (bei 50-Ω-Last)
- Abtastrate: 250 MSa/s
- Vertikale Amplitudenauflösung: 14 Bit
- Frequenzstabilität: ±1 ppm, 0 bis 50 °C
- InstaView-Technologie: Darstellung des tatsächlichen Signals am DUT in Echtzeit (alle Signalformen außer Rauschen)
- Ausführungsmodi: Continuous, Modulation, Sweep, Burst
- Sequenzoption zur Programmierung komplexer Signalformen mit bis zu 256 Eingaben
- Modulationsarten: AM, FM, PM, FSK, PWM
- Integrierte Signalformen: Sinus, Rechteck, Rampe, Puls, Rauschen, DC, Gauß-Verteilung, Lorentz, exponentiell, Fenster, arbiträr
- Speicher: 16 Mpts Arbiträrsignale (pro Kanal); optional: 128 Mpts
- Einstellbare Ausgangsimpedanz: 50 Ω, 1 Ω bis 10 k Ω (mit automatischer Anpassung der Amplitudenanzeige)
- Ausgänge mit Überspannungs- und Überstrom-Schutz zur Prävention von Geräteschäden
- 9-Zoll-Farbdisplay mit Touchfunktion und intuitiver Benutzeroberfläche
- Integrierte ArbBuilder-Software zur Generierung von Arbiträrfunktionen ohne separaten PC
- Schnittstellen: GPIB, Ethernet 10BASE-T / 100BASE-TX / 1000BASE-T, USB 2.0
- Abmessungen: B 412,8 x H 191,8 x T 143,3 mm
- Gewicht: 4,7 kg
- Garantie: 3 Jahre
Technische Daten
Abmessungen (L x B x H) (mm): | 143,3 x 412,8 x 191,8 |
---|---|
Anzahl Kanäle: | 1 |
Arbiträr Abtastrate: | 250 MSa/s |
Arbiträr Amplitudenauflösung: | 14-bit |
Arbiträr Punkteanzahl: | 2 - 131.072 |
Arbiträr Segmentanzahl: | 256 |
Arbiträrfunktion: | Ja |
Artikelnummer: | AFG31021 |
Besonderheiten: | optional: Bandbreitenupgrade, Speicherupgrade |
Burst: | Ja |
Display: | 9", Touchscreen, 800 x 480 |
Frequenzbereich Dreieck/Rampe: | 1 µHz - 500 kHz |
Frequenzbereich Puls: | 1 mHz - 20 MHz |
Frequenzbereich Rechteck: | 1 µHz - 20 MHz |
Garantie (Jahre): | 3 |
Gewicht (kg): | 4.7 |
Modell: | AFG31021 |
Modulationsarten: | AM, FM, PM, FSK, PWM |
Schnittstellen: | USB, LAN, GPIB |
Signalformen: | Sinus, Rechteck, Rampe, Pulse, Rauschen |
Sweep: | Ja |
max. Frequenz Sinus (MHz): | 25 |
min. Frequenz Sinus (µHz): | 1 |

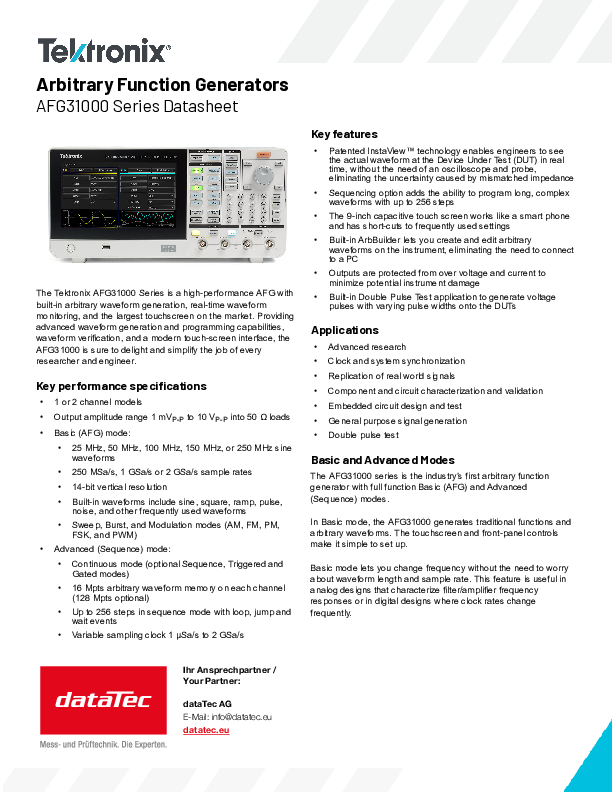

Dokumente und Downloads
Detailbeschreibung
AFG31021 | Arbiträr-Funktionsgenerator, Sinus 1 µHz bis 25 MHz, 1 Kanal, Amplitudenauflösung 14 Bit
Doppelimpuls-Test in weniger als einer Minute: Der Arbiträrfunktionsgenerator der Serie AFG31000 verfügt über eine integrierte Software für Doppelimpulstests. Hiermit können Sie zwei Signalformen mit unterschiedlichen Pulsbreiten von 20 ns bis 150 µs direkt auf dem Touchscreen erzeugen, um z. B. Schaltparameter zu messen oder das dynamische Verhalten von hochmodernen Leistungsgeräten auszuwerten. Es werden keine externen PC-Anwendungen und keine manuelle Programmierung benötigt.
Mit dem integrierten Editor ArbBuilder können Sie ganz einfach Arbiträrsignale erstellen und bearbeiten, sodass Sie auch hierfür keinen separaten PC benötigen und keine Dateien übertragen müssen. Die Amplituden- und Offset-Parameter werden im Signal gespeichert. Dadurch müssen die Einstellungen nach dem Laden eines normalisierten Arbiträrsignals nicht neu parametriert werden.
Im Advance Mode können Sie noch komplexere Signale mit einer Länge von bis zu 16 Mio. Punkten pro Kanal (optional bis 128 Mio.) und einem flexiblen Timing erzeugen sowie deren Ausgangssequenz definieren. Der Advanced Mode unterstützt Eingaben für Verzweigungen, Wiederholungen, Warten, Springen, Gehe-zu, externer Trigger-In, manueller Trigger, getimter Trigger sowie SCPI-Funktionen.
Sichern Sie sich jetzt 30 Tage kostenlos die maximale Performance:
Registrieren Sie sich auf der Tektronix Website unter diesem Link: Zur Registrierung bei Tektronix und sie erhalten 30 Tage kostenlos:
- Max. Output Bandbreite
- 128Mpts Speicher
- Sequencing Mode
Überprüfen Sie das echte Signal am Prüfling:

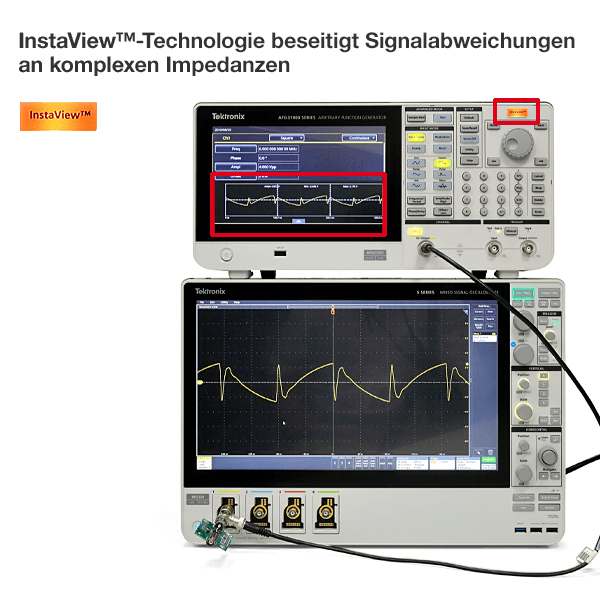

Mit der patentierten InstaView-Technologie können Sie das tatsächliche Signal an Ihrem DUT direkt auf dem Display sehen – ohne die Notwendigkeit eines separaten Oszilloskops mit Tastköpfen. Das spart Zeit und eliminiert potenziell fehlerhafter Prüfergebnisse durch fehlangepasste Impedanzen.
Investitionsschutz durch Online-Upgrades:
Bandbreite, Speicherkapazität und die Sequenz-Option lassen sich dank der softwarebasierten Architektur bequem nachrüsten, sodass Sie Ihren Funktionsgenerator mit Ihren wechselnden Messaufgaben anpassen und aktualisieren können.
Anwendungsbeispiele:
- Erweiterte Forschung
- System- und Taktsynchronisierung
- Replikation von reellen Signalen
- Charakterisierung und Validierung von Komponenten und Schaltungen
- Entwurf und Test eingebetteter Schaltungen
- Doppelimpuls-Prüfung
Lieferumfang
- Compliance-, Installations- und Sicherheitsanleitung
- BNC-Kabel, geschirmt, 90 cm
- USB-Kabel, A zu B, 90 cm
- 50 Ω BNC-Terminator
- Netzkabel
- Kalibrierzertifikat
