Rohde&Schwarz MXO44 | Oszilloskop, Grundgerät, 200 MHz, 4 Kanäle, bis 18 bit, bis 5 Gsample/s, 4,5 Mio Waveforms/s (1335.5050.04)
Herstellernummer: 1335.5050.04
53 auf Lager. Versandfertig in 1 Arbeitstag
8.280,00 €
Rohde & Schwarz 1335.5050.04 | MXO4 Oszilloskop, 200 MHz, 4 Kanäle, bis 18 bit, bis 5 Gsample/s, 4,5 Mio Waveforms/s, Grundgerät.
Technische Daten
| Abmessungen (L x B x H) (mm): | 162 x 414 x 279 |
|---|---|
| Anzahl Digitalkanäle: | 16 |
| Anzahl Kanäle: | 4 |
| Artikelnummer: | 1335.5050.04 |
| Bandbreite (MHz): | 200 |
| Besonderheiten: | Bandbreitenupgrade auf bis zu 1,5GHz optional Speichertiefenupgrade auf 800 Mpts optional Speichersegmentierung 1,000000 segments |
| Bildschirmgröße: | 33,7 cm |
| Bildschirmtyp: | 1920 x 1080 Full HD Touchscreen |
| Counter: | optional |
| DVM: | Ja |
| Funktionsgenerator: | optional AWG 100MHz |
| Garantie (Jahre): | 3 |
| Gewicht (kg): | 6 |
| Modell: | MXO44 |
| Samplerate: | 5 GSa/s |
| Schnittstellen: | USB / LAN |
| Segmentierbarer Speicher: | Ja |
| Signalerfassungsrate: | 4,500000 wfms/sec |
| Speichertiefe: | 400 Mpts |
| Triggerarten: | Edge / Glitch / Width / Runt / Window / Timeout / Interval / Slew rate / Setup & hold / Pattern / State / Sequence / Bus |
| Vertikale Auflösung: | 12 bit |
Dokumente und Downloads
Detailbeschreibung
MXO44 | Oszilloskop, Grundgerät, 200 MHz, 4 Kanäle, bis 18 bit, bis 5 Gsample/s, 4,5 Mio Waveforms/s (1335.5050.04)
Das Rohde & Schwarz Oszilloskop MXO4 setzt neue Maßstäbe und liefert Ihnen hochauflösende Ergebnisse in kürzester Zeit: 4,5 Millionen Waveforms je Sekunde, Trigger-Rearm <21 ns, 12 bit ADC Auflösung (18 bit im HD Modus), 400 Mpoints Memory (erweiterbar auf 800 Mpoints) sowie ein 13,3 Zoll kapazitiver Full-HD Touchscreen.
Mit dem MXO4 läuten R&S quasi eine neue Generation von Oszilloskopen ein, die höchste Performance und ein hervorragendes Preis-Leitungsverhältnis vereinbaren. Passen Sie Ihr MXO4 Ihren individuellen Anforderungen an, je nachdem, wofür Sie Ihr Oszilloskop benötigen: Ob Hardware Debugging, Serielle Bus Analyse, Leistungsanalyse, EMV Debugging, oder Integrität der Stromversorgung – mit Bandbreiten von 200 MHz bis 1,5 GHz ist das MXO4 Ihr ideales Werkzeug. Erweitern Sie die bereits große Speichertiefe von 400 Mpoints auf 800 Mpoints, falls benötigt.
Schneller mehr Signale sehen
Das MXO4 verfügt über die hervorragende Erfassungsrate von über 4,5 Millionen Waveforms/s sowie eine Trigger-Rearm-Zeit von <21 ns und zeigt Ihnen somit auch seltenste Anomalien sofort an.
Analysieren Sie Ihre Signale präzise
Der ADC des MXO4 verfügt über 12 bit vertikale Auflösung, im HD-Modus erhalten Sie eine Auflösung von 18 bit. In Kombination mit dem minimalen Rauschen von 104 µV bei 1 GHz mit 1 mV/div Empfindlichkeit und dem ±5 V Offsetbereich bei 500 µV/Div Empfindlichkeit sind Sie in der Lage, selbst minimalste Signaldetails zu analysieren, die sonst durch das Rauschen verdeckt wären.
Größeren Zeitbereich einfangen
Erfassen Sie mit der großen Standard-Speichertiefe von 400 Mpoints pro Kanal, die optional auf 800 Mpoints erweitert werden kann, einen größeren Zeitbereich als zuvor. Das MXO4 verfügt über eine History sowie einen segmentierten Speicher, der es Ihnen ermöglicht, bis zu 1 Million Erfassungen aufzuzeichnen.
Präzisere Eingrenzung von Ereignissen
Erstmals bietet das MXO4 den aus den größeren Oszilloskop-Serien bekannten digitalen Trigger schon in dieser Klasse, der mit einer vertikalen 1/1000 Teilung mit frei wählbarer Hysterese das präzise und zielgenaue Eingrenzen von Ereignissen ermöglicht. Ein niedriger Trigger-Jitter von nur 1 ps und frei einstellbare, digitale Filter runden die Trigger-Engine ab.
Das Rohde & Schwarz MXO4 erhalten Sie in der Basisversion mit 200 MHz Bandbreite, 4 analogen Kanälen, 400 Mpoints Speicher sowie 4,5 Mio wfs/s Erfassungsrate. Erweitern Sie Ihre Bandbreite, ganz nach Ihren individuellen Anforderungen per Lizenz-Key auf 350 MHz, 500 MHz, 1 GHz oder 1,5 GHz. Optional lässt sich die Speichertiefe auf 800 Mpoints erweitern. Weitere Optionen erweitern das Oszilloskop um 16 digitale Kanäle (Mixed Signal Option MXO4-B1), einen Arbiträrgenerator (AWG MXO4-B6), sowie erweiterte Trigger:
- Low Speed Serial Triggering and Decode (I2C/SPI/UART/RS-232/RS-422/RS-485) (MXO4-K510)
- Automotive Serial Triggering and Decode (CAN/CAN-FD/CAN-XL/LIN) (MXO4-K520)
- Frequency Response Analysis (MXO4-K36)
- Des Weiteren ist ein Application Bundle Verfügbar, dass alle oben genannten Trigger beinhaltet (Application Bundle MXO4-PK1).
Produktmerkmale:
- Bandbreite: 200 MHz, 350 MHz, 500 MHz, 1 GHz (4 Kanäle) 1.5 GHz (Interleaved auf 2 Kanälen)
- Kanäle: 4 Analog // 16 Digital (Standard)
- Max. Sample Rate: 5 Gsample/s (Interleaved) 2.5 Gsample/s (All Channels)
- Speichertiefe: 400 Mpoints (Standard) 800 Mpoints (Option)
- vertikale Auflösung 12 bit ADC // 18 bit HD Mode
- Display: 13.3" kapazitives Full HD Touchscreen Display
- Betriebssystem: Linux (closed)
- Gewährleistung: 3 Jahre
Lieferumfang
- Oszilloskop MXO4

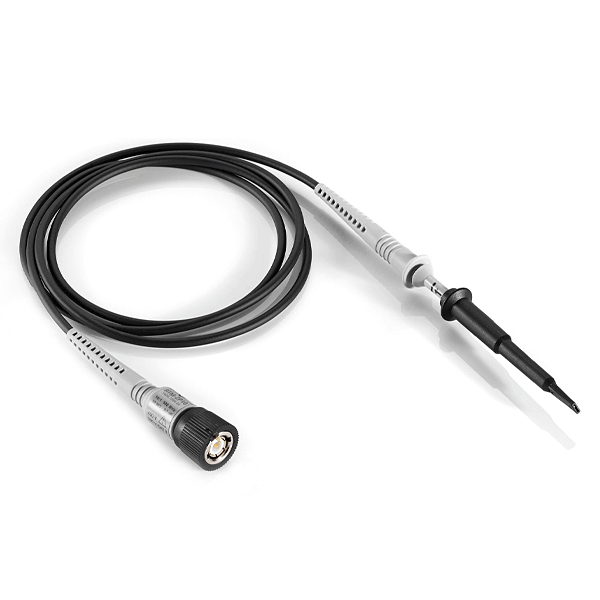

- 700 MHz Passive Probe (10:1) je Kanal
- Zubehörtasche
- Quick Start Guide
- Netzstecker
