Pico PQ466 | VNA-R06 Lite Kit, USB Vektor-Netzwerkanalysator und Reflektometer, 300 kHz bis 6,4 GHz.

Technische Daten

Abmessungen (L x B x H) (mm):	187 x 81 x 41
Artikelnummer:	PQ466
Auflösung:	10 Hz
Externer IQ-Eingang:	Nein
Gewicht (kg):	0
Harmonische (CW Mode):	- 20 dBc
Modell:	VNA-R06 Lite Kit
Performance-Level:	High-End
SSB-Phasenrauschen:	-80 dBc/Hz (0,3 - 1 GHz), -60 dBc/Hz (1 - 4 GHz), - 57 dBc/Hz (> 4 GHz), jeweils bei 10-kHz-Offset, typisch
Schnittstellen:	USB
Vektorielle Signalgenerierung:	Nein
max. Ausgangsleistung:	0 dBm (1 mW), einstellbar -20 - 0 dBm
max. Frequenzbereich (GHz):	6
min. Frequenzbereich (KHz):	300

Beschreibung

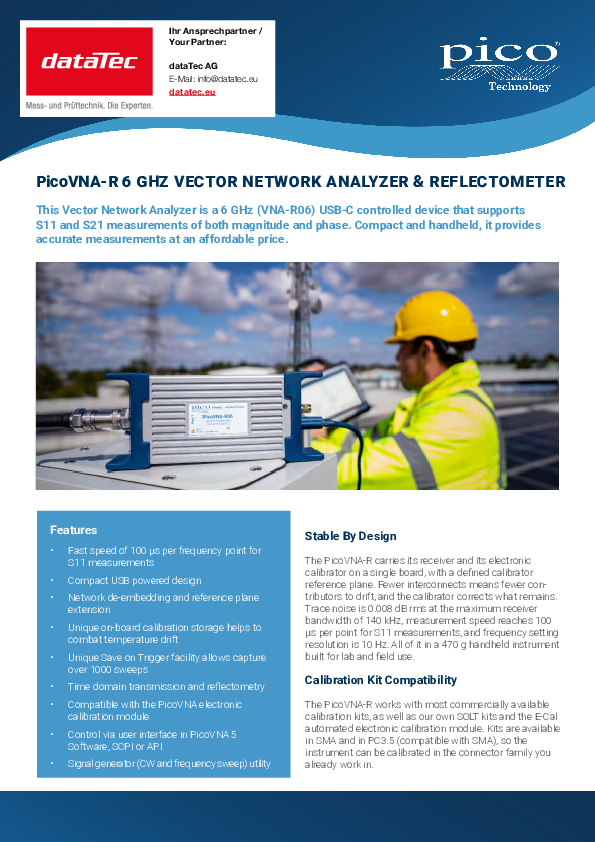

PQ466 | VNA-R06 Lite Kit, USB Vektor-Netzwerkanalysator

Der Pico VNA-R06 ist ein kompakter Vektor-Netzwerkanalysator für Reflexions- und Transmissionsmessungen im Frequenzbereich von 300 kHz bis 6,4 GHz. Er unterstützt die Messparameter S11 und S21 und bietet Messbandbreiten von 140 kHz bis 10 Hz. Je nach Messaufgabe lässt sich damit zwischen hoher Messgeschwindigkeit und niedrigerem Rauschen wählen.

Für die Auswertung stehen vier Anzeigekanäle mit jeweils zwei Messkurven zur Verfügung. Messwerte können unter anderem als logarithmische oder lineare Amplitude, Phase, Gruppenlaufzeit, VSWR, Real- und Imaginärteil, Smith-Diagramm, Polardarstellung oder im Zeitbereich dargestellt werden. Zusätzlich unterstützt das Gerät Mittelung, Glättung sowie Hanning- und Kaiser-Bessel-Filterung für Zeitbereichsmessungen.

Der integrierte Signalgenerator deckt 300 kHz bis 6,4 GHz mit einer Frequenzauflösung von 10 Hz ab. Der Testsignalpegel ist von 0 bis -20 dBm in 0,1-dB-Schritten einstellbar. Sweep-Pläne mit bis zu 10.001 Punkten werden unterstützt; bei 201 Punkten beträgt die Sweep-Zeit 20,2 ms für S11 bzw. 33,1 ms für S11 + S21 unter den im Datenblatt angegebenen Bedingungen.

Die Anbindung an den Steuer-PC erfolgt über USB-C. Für automatisierte Testaufgaben stehen eine Standalone-API mit Beispielen in C, C++ und Python sowie eine SCPI-Fernsteuerung über VNA Control 5 zur Verfügung. Unterstützt werden Linux, Windows 10 oder neuer, macOS 11 oder neuer sowie Raspberry Pi 4 oder neuer. Der Pico VNA-R06 misst 280 x 174 x 61 mm ohne Anschlüsse und wiegt 2,1 kg.

Das Pico VNA-R06 Lite Kit PQ466 enthält das Messgerät mit den grundlegenden Zubehörteilen für den mobilen und PC-gestützten Einsatz.

Produktmerkmale:

Frequenzbereich: 300 kHz bis 6,4 GHz
Messparameter: S11 und S21
Messbandbreiten: 140 kHz, 70 kHz, 35 kHz, 15 kHz, 10 kHz, 5 kHz, 1 kHz, 500 Hz, 100 Hz, 50 Hz und 10 Hz
Sweep-Zeit bei 201 Punkten: 20,2 ms für S11 bzw. 33,1 ms für S11 + S21 (bei 140 kHz Messbandbreite und 10 MHz bis 6,4 GHz)
Anzahl Sweep-Punkte: 51, 101, 201, 401, 801, 1024, 2001, 4001, 9001 oder 10001
Frequenzauflösung: 10 Hz
Frequenzgenauigkeit: 10 ppm max. bei 23 ±3 °C
Testsignalpegel: 0 bis -20 dBm, einstellbar in 0,1-dB-Schritten
Maximaler Eingangspegel: +27 dBm ohne Beschädigung
4 Anzeigekanäle mit jeweils 2 Messkurven
Anzeigeformate: Amplitude (logarithmisch und linear), Phase, Gruppenlaufzeit, VSWR, Realteil, Imaginärteil, Smith-Diagramm, Polardarstellung und Zeitbereich
Marker: 8 Marker; Funktionen für Normal-, Delta- und Festmarker, Peak-/Min-Hold sowie 3-dB- und 6-dB-Bandbreite
Testport-Anschlüsse: Typ N, Buchse
Controller-Schnittstelle: USB-C
Unterstützung externer Testsoftware über Standalone-API mit Beispielen in C, C++ und Python sowie SCPI-Fernsteuerung über VNA Control 5
Abmessungen: 280 x 174 x 61 mm (L x B x H), ohne Anschlüsse
Gewicht: 2,1 kg
Unterstützte Host-Betriebssysteme: Linux, Windows 10 oder neuer, macOS 11 (Big Sur) oder neuer sowie Raspberry Pi 4 oder neuer

Lieferumfang

Pico VNA-R06
Tragetasche
USB Type-C Kabel
RF-Kombinationsschlüssel
Schutzkappe für Typ-N-Anschluss
Benutzerhandbuch
