Keysight N9917A | FieldFox Handheld µW Combi-Analysator 30 kHz bis 18 GHz, USB 2.0, LAN, Akku

Herstellernummer: N9917A

N9917A
N9917A
N9917A
N9917A
N9917A
N9917A
N9917A
N9917A
N9917A
N9917A
N9917A
N9917A
N9917A
N9917A
N9917A
N9917A
Lieferzeit auf Anfrage

Auf Anfrage

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Das Produkt befindet sich bereits im Warenkorb
Downloads zum Produkt Fragen zum Produkt Bildungspreis anfragen
Highlights Dokumente / Downloads Beschreibung Zubehör

Keysight N9917A | FieldFox Hochfrequenz Combi Analysator 30 kHz bis 18 GHz.

Kabel- und Antennen-Analysator (CAT) und Vektor-Netzwerk-Analysator (VNA):

  • 30 kHz bis 18 GHz
  • Dynamikbereich: 100 dB bei 9 GHz; 94 dB bei 18 GHz
  • Ausgangsleistungspegel: -6 dBm (14 GHz bis 18 GHz), -4 dBm (9 GHz bis 14 GHz)
  • CAT: Kabeldämpfung, Reflexionsverlust, Entfernung zur Fehlstelle
  • VNA: Messung der S-Parameter: S11, S21, S22, S12 nach Betrag und Phase

Spektrumanalysator:

  • 5 kHz bis 18 GHz
  • ± 0,5 dB Amplitudengenauigkeit über die gesamte Bandbreite und über den gesamten Temperaturbereich von -10 °C bis +55 °C. Gleiche Genauigkeitsklasse wie bei Laborgeräten
  • Störsignalabstand ≥ 105 dB
  • Die Genauigkeit wird ohne Warm-up-time erreicht und Temperaturschwankungen haben auf die angegebene Genauigkeit  keinen Einfluss
  • Mitlaufgenerator über die gesamte Bandbreite

Unabhängige Quelle, Vektor-Voltmeter (VVM), Leistungsmesser und weitere integrierte Messmöglichkeiten:

  • HF-Quelle: 30 kHz bis 18 GHz, CW, CW gekoppelt und mitlaufend
  • VVM: 30 kHz bis 18 GHz, vergleichend Phase und elektrische Kabellänge
  • Leistungsmessung durch einen USB-Leistungssensor: 9 kHz bis 24 GHz (vom Typ des verwendeten Sensors abhängig)
  • Integrierter Leistungsmesser 5 kHz bis 18 GHz
  • Optionaler GPS-Empfänger
  • Optional: Variable Gleichspannungsquelle 1 V bis 32 V, 650 mA max und 8 W max

Generelle Eigenschaften:

  • Quick-Cal: integrierte Kalibrierungs-Routinen - es werden keine Kalibrierungs-Komponenten benötigt
  • CalReady: integrierter Testanschluss zur S-Parameterbestimmung und zur Fehler-Entfernungsmessung bei Kabelmessungen
  • InstAlign: Die Genauigkeit wird auch ohne Warm-up-time über den gesamten Frequenzbereich erreicht und Temperaturschwankungen haben auf die angegebene Genauigkeit  keinen Einfluss
  • optional integrierter GPS-Empfänger zur Zuordnung der Messwerte zu geographischen Koordinaten
  • Batterie-Betriebsdauer 3,5 Stunden
  • Gewicht: 3,0 kg
  • Betriebstemperaturbereich: -10 °C bis 55 °C

Typische Einsatzgebiete:

  • Satelliten-Kommunikation
  • Mobilkommunikation
  • Vermessung der Verbindung in einem Kommunikationssystem (z. B GSM) zum operativen backbone-System
  • Radartechnik
  • Luft-, Raumfahrt und Wehrtechnik
  • In der Mobilkommunikation innerhalb einer Zelle zum Kabel- und Antennentest
  • Monitoren des HF-Spektrums und zur Interferenz-Analyse
  • Aktiver und passiver Bauteil- und Modultest

Für rauen Einsatz konzipiert:

  • Abgeschlossenes Gehäuse, staubdicht, ohne Ventilatoren etc.
  • Wasserabweisend; widersteht  salzigen und feuchten Einflüssen
  • Erfüllt MIL-PRF-28800F Class 2
  • Erfüllt MIL-STD-810G, Method 511.5 Procedure I-Bedingungen zur Nutzung an explosionsgefährdeten Umgebungen (Typen-Test)

Dokumente und Downloads

Übersicht
pdf | 0.35 MB

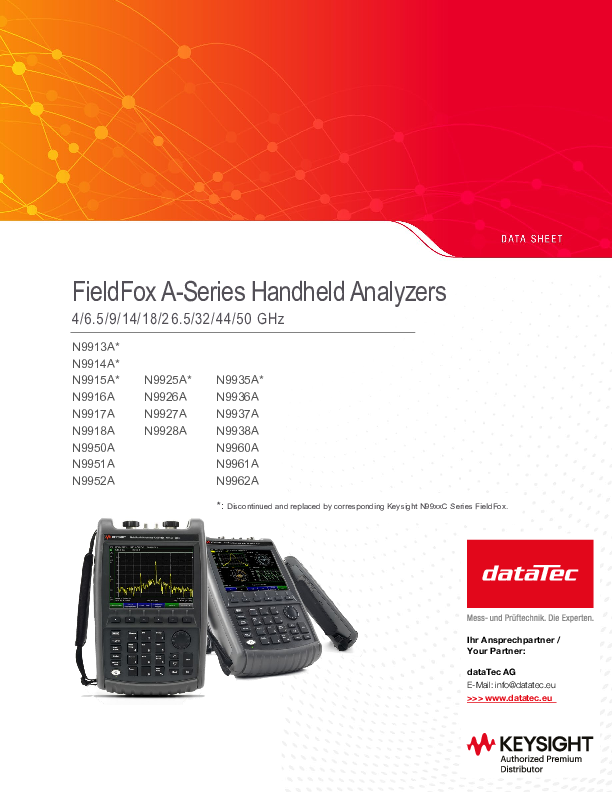

Datenblatt
pdf | 3.30 MB
Anwenderbericht
pdf | 1.95 MB

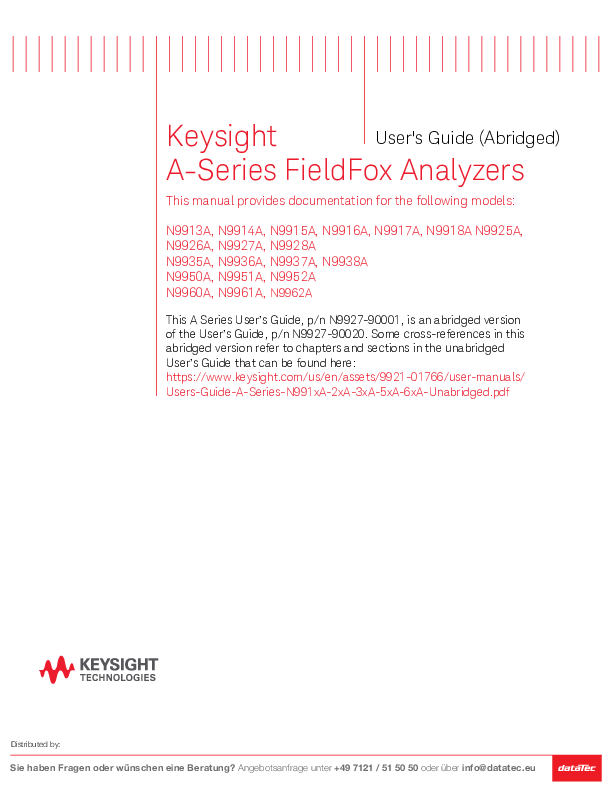

Handbuch
pdf | 4.37 MB

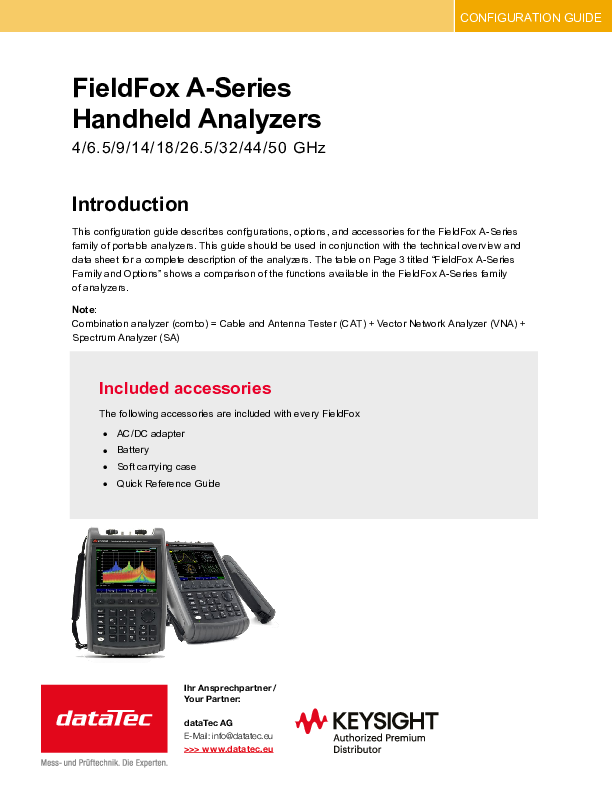

Konfigurationsguide
pdf | 1.64 MB

Beschreibung

N9917A | FieldFox Handheld µW Combi-Analysator 30 kHz bis 18 GHz, USB 2.0, LAN, Akku

Der schnelle Feld-Fuchs N9917A von Keysight ist ein mobiles Handheld-Gerät für den rauen Feldeinsatz zum Test von Kabeln und Antennen. Optional kann er zu einem Spektrum- oder Netzwerkanalysator ausgebaut werden - daher die Bezeichnung „Combination Analyzer". Mit diesem Gerät halten Sie Keysight (vormals Agilents elektronische Messtechnik)-Qualität und Genauigkeit in Ihren Händen - denn er ist tragbar, liegt gut in der Hand und ist leicht bedienbar.

Weitere optionale Ausbaumöglichkeiten sind z. B. der Einbau eines integrierten Leistungsmessgerätes, einen unabhängigen Signalgenerator, ein Vektor-Voltmeter, einen Interferenz-Analysator, eine variabel einstellbare Gleichspannungsquelle, und ein GPS-Empfänger.

Zubehör

N9917A-353
Keysight
N9917A-353
IQ streaming für FieldFox N9917A
Lieferzeit auf Anfrage
Auf Anfrage
N9917A-358
Keysight
N9917A-358
EMF measurements für FieldFox N9917A
Lieferzeit auf Anfrage
Auf Anfrage
N9917A-361
Keysight
N9917A-361
EMI measurements für FieldFox N9917A
Lieferzeit auf Anfrage
Auf Anfrage
N9917A-010
Exklusiv
Exklusiv
Keysight
N9917A-010
Vector network analyzer time domain für FieldFox N9917A
Lieferzeit auf Anfrage
Auf Anfrage
N9917A-112
Exklusiv
Exklusiv
Keysight
N9917A-112
QuickCal für FieldFox N9917Afür FieldFox N9917A
Lieferzeit auf Anfrage
Auf Anfrage
N9917A-208
Exklusiv
Exklusiv
Keysight
N9917A-208
USB power sensor measurements versus frequency für FieldFox N9917A
Lieferzeit auf Anfrage
Auf Anfrage
N9917A-209
Exklusiv
Exklusiv
Keysight
N9917A-209
Extended range transmission analysis (ERTA) für FieldFox N9917A
Lieferzeit auf Anfrage
Auf Anfrage
N9917A-215
Exklusiv
Exklusiv
Keysight
N9917A-215
TDR cable measurements für FieldFox N9917A
Lieferzeit auf Anfrage
Auf Anfrage
N9917A-235
Exklusiv
Exklusiv
Keysight
N9917A-235
Pre-amplifier für FieldFox N9917A
Lieferzeit auf Anfrage
Auf Anfrage
N9917A-236
Exklusiv
Exklusiv
Keysight
N9917A-236
Interference analyzer and spectrogram für FieldFox N9917A
Lieferzeit auf Anfrage
Auf Anfrage
N9917A-238
Exklusiv
Exklusiv
Keysight
N9917A-238
Spectrum analyzer time gating für FieldFox N9917A
Lieferzeit auf Anfrage
Auf Anfrage
N9917A-302
Exklusiv
Exklusiv
Keysight
N9917A-302
USB power sensor support für FieldFox N9917A
Lieferzeit auf Anfrage
Auf Anfrage
