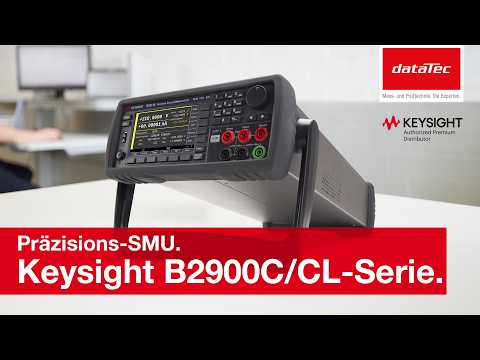

Die Keysight B2900C/CL Serie umfasst kompakte und kosteneffiziente Precision Source/Measure Units (SMU), die präzises Quellen und Messen von Strom und Spannung in einem einzigen Gerät kombinieren. Diese Geräte wurden für präzise IV-Messungen (Strom-Spannungs-Messungen) entwickelt und eignen sich sowohl für Laboranwendungen als auch für den Einsatz in der Produktion. Die SMUs der Keysight B2900C/CL Serie bieten eine hohe Messgenauigkeit und Auflösung sowie eine grafische Benutzeroberfläche mit 4,3-Zoll-Farbdisplay. Dadurch lassen sich Test-, Debug- und Charakterisierungsaufgaben effizient durchführen. Mit ihrer hohen Messgeschwindigkeit, SCPI-Befehlskompatibilität und vielseitigen Anzeige- und Bedienmodi ermöglichen die Geräte der Keysight B2900C/CL Serie eine einfache Integration in automatisierte Testsysteme und tragen dazu bei, Testzeiten und Betriebskosten zu reduzieren.
Die Keysight B2900C/CL Serie ist für eine Vielzahl von Mess- und Testaufgaben konzipiert, bei denen präzise Strom- und Spannungsquellen sowie genaue Messungen erforderlich sind. Typische Anwendungen umfassen IV-Messungen an elektronischen Bauteilen, die Charakterisierung von Halbleitern sowie Untersuchungen an Materialien und diskreten Komponenten. Dank ihres breiten Spannungs- und Strombereichs können sowohl sehr kleine Ströme als auch höhere Leistungsbereiche zuverlässig geprüft werden. Die integrierten Sweep- und Arbitrary-Waveform-Funktionen ermöglichen zudem flexible Testabläufe, beispielsweise bei der Analyse von Bauteilreaktionen auf unterschiedliche Spannungs- oder Stromverläufe.
Das Modell Keysight B2901C ist ein einkanaliges Precision Source/Measure Unit der Keysight B2900C/CL Serie und eignet sich besonders für Anwendungen, bei denen ein einzelner SMU-Kanal ausreichend ist. Im Vergleich zu Modellen wie dem Keysight B2902C, das zwei SMU-Kanäle bereitstellt, bietet das B2901C einen einzelnen Kanal und stellt damit eine kompakte und wirtschaftliche Lösung für präzise Einzelmessungen dar. Innerhalb der Serie gehört das Keysight B2901C zur leistungsstärkeren C-Variante und bietet erweiterte Funktionen gegenüber den CL-Modellen. Dazu zählen unter anderem größere Sweep- und Arbitrary-Waveform-Kapazitäten mit bis zu 100.000 Schritten sowie die Möglichkeit, entsprechend viele Messpunkte zu speichern. CL-Modelle der Serie unterstützen dagegen deutlich geringere Schrittzahlen. Darüber hinaus ermöglicht das Keysight B2901C schnellere minimale Timing-Intervalle als die CL-Varianten, wodurch sich dynamische Messungen und Bauteilcharakterisierungen besonders effizient durchführen lassen.
Produktmerkmale der Serie:
- Precision Source/Measure Units (SMU) zum gleichzeitigen Quellen und Messen von Strom und Spannung
- Spannungsbereich bis ±210 V
- Strombereich bis ±3 A DC
- Pulsstromfähigkeit bis ±10,5 A
- Sehr hohe Auflösung bis zu 10 fA bzw. 100 nV für Source- und Measure-Funktionen
- Grafische Benutzeroberfläche mit 4,3-Zoll-Farb-LCD
- Mehrere Anzeige- und Bedienmodi für Test, Debug und Charakterisierung
- Arbitrary-Waveform- und List-Sweep-Funktionen für flexible Testabläufe
- Bis zu 100.000 Sweep- oder Waveform-Schritte bei Modellen der B2900C-Variante
- Hohe Messgeschwindigkeit mit minimalen Timing-Intervallen bis zu 20 µs (modellabhängig)
- Unterstützung von SCPI-Befehlen zur einfachen Integration in automatisierte Testsysteme
- Geeignet für präzise IV-Messungen in Labor- und Produktionsumgebungen
