Keysight B1506A | Power Device Analyzer for Circuit Design

Herstellernummer: B1506A

B1506A
B1506A
B1506A
B1506A
B1506A
B1506A
Lieferzeit auf Anfrage

7.321,00 €

zzgl. MwSt. 8.711,99 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Das Produkt befindet sich bereits im Warenkorb
Downloads zum Produkt Fragen zum Produkt
Highlights Dokumente / Downloads Beschreibung

Keysight B1506A | Power Device Analyzer for Circuit Design.

Produktmerkmale:

  • Spannungsbereich: ±3000 V (Drain/Collector), ±100 V (Gate)
  • Strombereich (gepulst): bis zu ±1500 A
  • Strombereich (DC): bis zu ±1 A
  • Spannungsauflösung: bis zu 200 nV
  • Stromauflösung: bis zu 10 fA
  • Messbare Parameter:
    • IV-Kennwerte: Ron, BV, Leakage, Vth, Vsat
    • Kapazitäten: Ciss, Coss, Crss, Cies, Coes, Cres
    • Gate-Widerstand: Rg
    • Gate-Ladung: Qg, Qgs, Qgd
    • Verlustleistung: Schalt-, Leitungs- und Ansteuerungsverluste
  • Kapazitätsmessung: 100 fF bis 1 µF bei 1 kHz bis 1 MHz
  • Gate Charge Messung: 1 nC bis 100 µC
  • Temperaturbereich: -50 °C bis +250 °C (mit Thermostream oder Heizplatte)
  • Messmodi: IV-, CV-, Gate-Charge-, Verlustleistungs- und Thermische Charakterisierung
  • Software: Easy Test Navigator und EasyEXPERT group+ für automatisierte Messungen und Analyse
  • Gerätetypen: MOSFETs, IGBTs, Dioden, Relais, Widerstände, Induktivitäten, Kondensatoren u.v.m.
  • Anzeige un Steuerung: 15"-Touchscreen, Maus, Tastatur, Drehregler
  • Masse (Mainframe/Test Fixture): 420 mm (B) × 330-360 mm (H) × 575 mm (T)
  • Gewicht: Mainframe: bis 35 kg; Test Fixture: bis 33,5 kg
  • Versorgungsleistung: 900 VA (Mainframe), bis zu 470 VA (Test Fixture)

Dokumente und Downloads

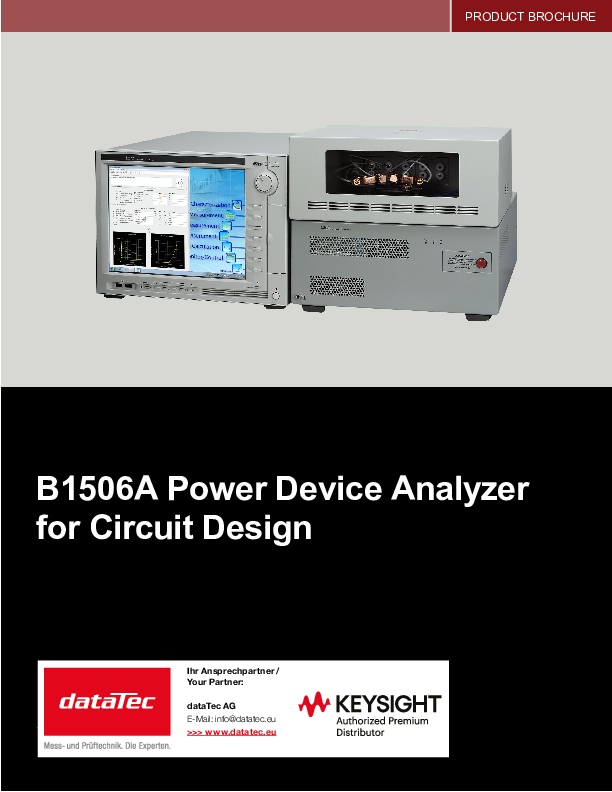

Broschüre
pdf | 2.00 MB

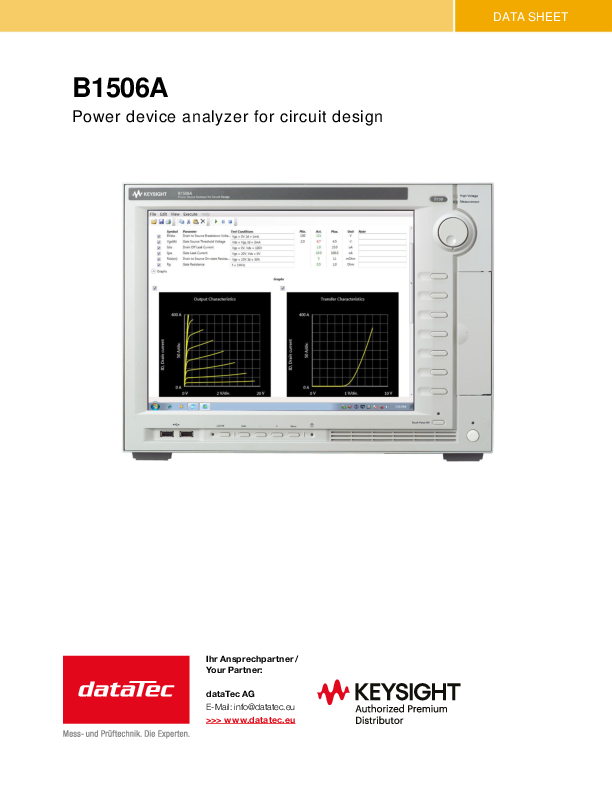

Datenblatt
pdf | 2.29 MB

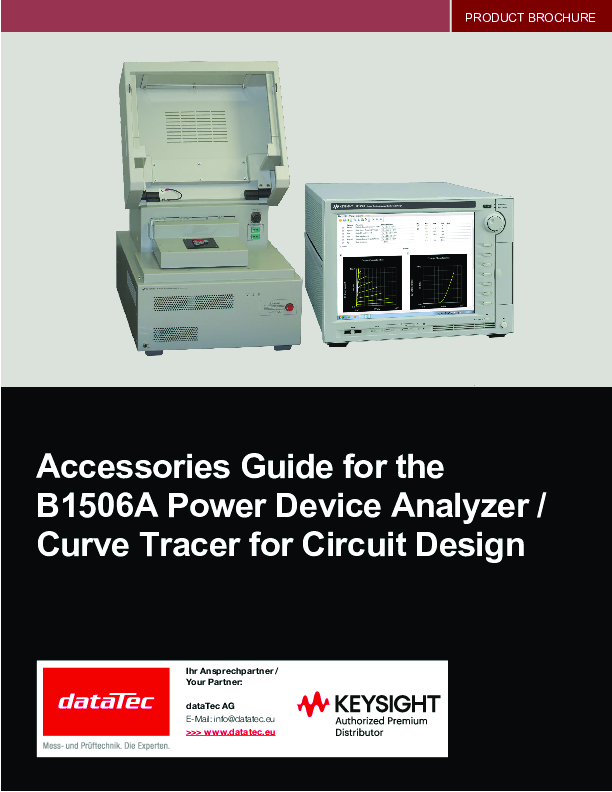

Konfigurationsguide
pdf | 2.08 MB

Beschreibung

B1506A | Power Device Analyzer for Circuit Design

Der Keysight B1506A Power Device Analyzer ist eine leistungsstarke All-in-One-Lösung für die Charakterisierung von Leistungsbauelementen im Schaltungsdesign. Mit seiner Fähigkeit, alle relevanten IV-, CV- und Gate-Charge-Parameter unter extremen Betriebsbedingungen (bis zu ±3000 V und 1500 A sowie -50 bis +250 °C) zu messen, bietet er eine umfassende Analyseplattform für MOSFETs, IGBTs, Dioden und viele weitere elektronische Komponenten.

Der Analyzer unterstützt automatisierte Messverfahren durch sein Easy Test Navigator-Interface mit integrierten Messvorlagen und erlaubt die Generierung vollständiger Bauteildatenblätter. Durch das visuelle Feedback über die Oscilloscope View sowie die Unterstützung für thermische Charakterisierung ist der B1506A ideal geeignet für Entwickler im Bereich der Leistungselektronik.
