GW Instek GSP-818TG | Spektrumanalysator, 9 kHz - 1,8 GHz, Trackinggen. LAN/USB, AM/FM, -148 bis +30 dBm

Name: GSP-818TG | Spektrumanalysator, 9 kHz - 1,8 GHz, Trackinggen. LAN/USB, AM/FM, -148 bis +30 dBm
Brand: GW Instek
SKU: GSP-818TG
Price: 1475.0 EUR
Availability: InStock

Herstellernummer: GSP-818TG

Lieferzeit auf Anfrage

1.475,00 €

zzgl. MwSt. 1.755,25 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen Teilen

GW Instek GSP-818TG | Spektrumanalysator, 9 kHz - 1,8 GHz, LAN/USB, AM/FM, inkl. Tracking-Generator Lizenz.

Frequenzbereich: 9 kHz … 1,8 GHz
Auflösung: 10 Hz … 3 MHz, 10 Hz... 500 kHz in 1 - 10 Steps
Empfindlichkeit: -148 dBm/Hz Typical @PreAmp On
Eingebaute AM / FM Demodulation
Bandbreiten Zoom Funktion
Messfunktionen: ACPR / OCBW / CHPW, NdB Bandwidth, Freq. Counter, Noise Marker, Limit Line
Display: 10,4" SVGA Output (800*600)
Eingebauter 20 dB Vorverstärker
Schnittstellen: LAN, USB
Optionen: EMI Filter & Detektor (via Software Keycode)

Technische Daten

Abmessungen (L x B x H) (mm):	115 x 421 x 221
Amplitudenbereich:	-80 dBm - 30 +dBm
Artikelnummer:	GSP-818
Aufloesebandbreite:	10 Hz
Besonderheiten:	Optional: Tracking Generator, EMI Messungen
Bildschirmgröße:	26,4 cm
Bildschirmtyp:	800 x 600, LCD
DANL Displayed Average Noise:	ca. -130 dBm
Demodulationen:	AM, FM
Detektoren:	RMS, Peak, Quasi Peak
Dynamik:	110 dB
Filterbandbreiten:	10 Hz - 500 kHz 1-10 Sequenz, EMI 200 Hz, 9 kHz, 120 kHz, 1 MHz
Frequenzstabilität:	2,5 ppm
Garantie (Jahre):	2
Gewicht (kg):	5
Messfunktionen:	AM/FM Demodulation & Analyse, Harmonic, Channel Power, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, Noise Marker, Frequency Counter, Time Domain Power
Modell:	GSP-818TG
SSB-Phasenrauschen:	-82 dBc/Hz @ 1 GHz (10 kHz carrier offset)
Schnittstellen:	USB, LAN, VGA
Sweep:	linear
Tracking-Generator:	Ja
max. Frequenzbereich (GHz):	1.8
min. Frequenzbereich (kHz):	9

Dokumente und Downloads

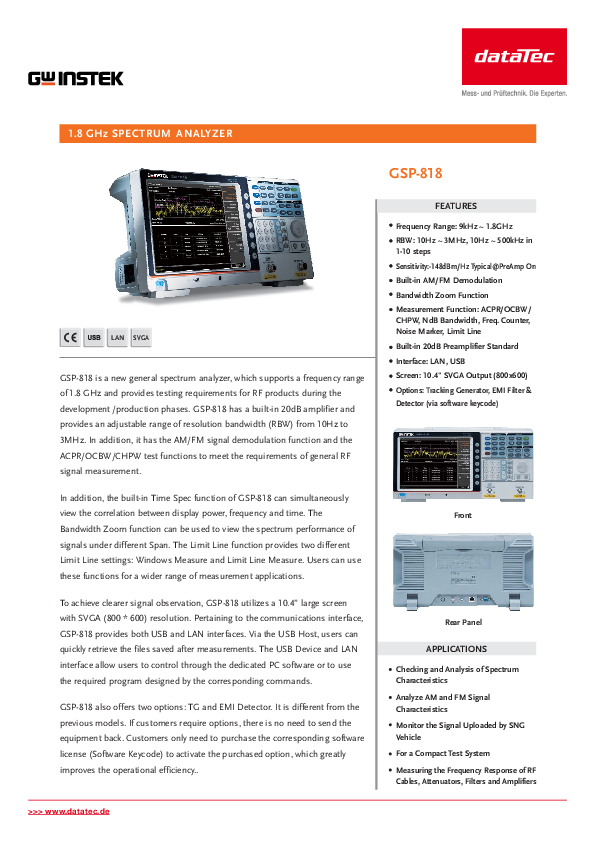

Datenblatt

pdf | 1.26 MB

Beschreibung

GSP-818TG | Spektrumanalysator, 9 kHz - 1,8 GHz, Trackinggen. LAN/USB, AM/FM, -148 bis +30 dBm

Der GW Instek Spektrumanalysator GSP-818 vereint einen sehr attraktiven Preis mit einem breiten Anwendungsspektrum während der Entwicklungs- und Planungsphase für HF Produkte. Der GSP 818 verfügt über einen Frequenzbereich von 9 kHz bis 1,8 GHz, einen integrierten 20 dB Verstärker und bietet einen einstellbaren Bereich der Auflösungsbandbreite (RBW) von 10 Hz bis 3 MHz. Zusätzlich verfügt der Analysator über die AM / FM-Signaldemodulations-Funktion sowie ACPR / OCBW / CHPW-Testfunktionen, um die Anforderungen der allgemeinen HF-Signalmessung zu erfüllen.

Über die integrierte Time Spec Funktion zeigen Sie die Korrelation zwischen Anzeigeleistung, Frequenz und Zeit an. Die Bandbreitenzoom-Funktion kann verwendet werden, um die Spektrumsleistung von Signalen unter verschiedenen Messbereichen anzuzeigen. Die Grenzlinienfunktion bietet zwei verschiedene Grenzlinieneinstellungen: Windows Measure und Limit Line Measure, die für eine breite Palette von Messanwendungen verwendet werden kann.

Der GSP-818 ist mit einem 10,4 Zoll großen Bildschirm mit SVGA-Auflösung (800 * 600) ausgestattet. Der Spektrum-Analysator verfügt sowohl über USB- als auch LAN-Schnittstellen. Über den USB-Host rufen Sie Ihre gespeicherten Dateien schnell ab. Einstellungen und Messungen lassen sich mithilfe der entsprechenden PC Software fernsteuern.

Diese Variante des GW Instek Spektrum-Analysator GSP-818 enthält bereits die Tracking Generator Lizenz. Zusätzlich erhalten Sie den GSP-818TG auch mit EMI Detektor. Diese Option lässt sich auch nachträglich erwerben und aktivieren.
