EA Elektro-Automatik ELR21000-804U-HS | Regenerative elektronische DC Last, 1000 V, 80 A, 30 kW.

Technische Daten

Gewicht (kg):	0

Beschreibung

ELR21000-804U-HS | Regenerative elektronische DC Last, 1000 V, 80 A, 30 kW

Die ELR21000-804U-HS ist eine hochdynamische, rückspeisefähige elektronische Last für anspruchsvolle Prüfaufgaben im Hochvoltbereich. Sie ist für Spannungen bis 1000 V ausgelegt und speziell für den Betrieb an 800-V-Systemen optimiert. Mit einer Leistung von bis zu 30 kW und einem Strombereich bis 80 A eignet sie sich insbesondere für Anwendungen, bei denen schnelle Lastwechsel realistisch nachgebildet und das dynamische Verhalten moderner Leistungselektronik untersucht werden soll.

Typische Einsatzbereiche sind die Entwicklung und Prüfung von 800-V-Power-Shelves und Power-Racks in Rechenzentren sowie von Solid-State-Transformatoren und weiteren leistungsstarken AC/DC- und DC/DC-Wandlern. Im Fokus stehen dabei unter anderem die Untersuchung von transientem Verhalten und Systemstabilität, Wirkungsgradmessungen sowie Burn-in-, Lebensdauer- und Dauertests. Gerade bei modernen AI- und Datacenter-Anwendungen sind hohe Stromanstiegsgeschwindigkeiten entscheidend, da CPU- und GPU-Lasten innerhalb sehr kurzer Zeit stark variieren können.

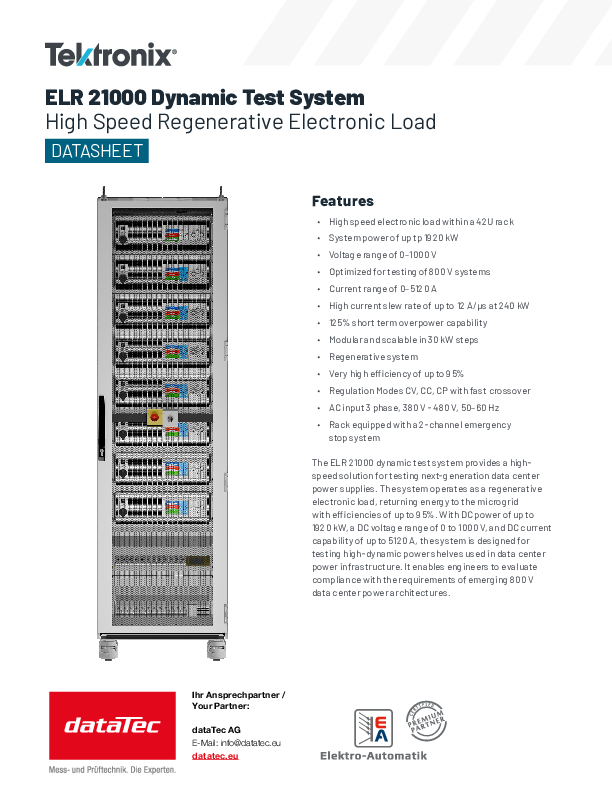

Ein wesentlicher Vorteil der ELR21000-804U-HS ist ihr regenerativer Betrieb: Die aufgenommene elektrische Energie wird nicht überwiegend in Wärme umgesetzt, sondern kann in das Netz zurückgespeist beziehungsweise im Testsystem wiederverwendet werden. Dadurch lassen sich Energieverbrauch, Wärmeentwicklung und der Kühlbedarf im Labor reduzieren. Die ELR21000-804U-HS dient zudem als modularer Baustein des skalierbaren ELR-21000-Dynamic-Test-Systems.

Produktmerkmale:

Produkttyp: Rückspeisefähige elektronische Hochgeschwindigkeitslast
Modell: ELR 21000-80 4U HS / ELR21000-804U-HS
Maximale Leistung: 30 kW
Maximale Eingangsspannung: 1000 V DC
Optimierter Arbeitspunkt: 800 V DC
Maximaler Eingangsstrom: 80 A
Kurzzeitige Überlastfähigkeit: 125 % bei 800 V
Regenerativer Betrieb: Rückspeisung der aufgenommenen Energie
Regenerativer Wirkungsgrad im System: bis zu 94 %
Dynamik: ausgelegt für schnelle Stromanstiegs- und Lastwechselvorgänge
System-Slew-Rate: bis zu 12 A/µs bei einer 240-kW-Konfiguration
Skalierbarkeit: modular in 30-kW-Schritten bis zu 1,92 MW Systemleistung
Typische Anwendungen: Prüfung von 800-V-Power-Shelves, Power-Racks, Solid-State-Transformatoren sowie AC/DC- und DC/DC-Leistungselektronik
Typische Prüfaufgaben: Dynamik- und Stabilitätstests, Transiententests, Wirkungsgradmessungen, Burn-in-, Lebensdauer- und Dauertests
