YIC Technologies NFP KIT | EMV Sonden Set inkl. 5 Nahfeldsonden, Kamera, Halterung, EMViewer 1 Jahr Lizenz

Name: NFP KIT | EMV Sonden Set inkl. 5 Nahfeldsonden, Kamera, Halterung, EMViewer 1 Jahr Lizenz
Brand: YIC Technologies
SKU: NFP KIT
Price: 1540.0 EUR
Availability: InStock

Herstellernummer: NFP KIT

Lieferzeit auf Anfrage

1.540,00 €

zzgl. MwSt. 1.832,60 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

YIC Technologies NFP KIT | EMV Sonden Set inclusive 5 Nahfeldsonden HXY 10A02, HXY 20A02, HZ 40A02, HXY 60A01, E 00A02, Kamera, Halterung, 1-jahres Lizenz EMViewer Software.

Beschreibung

NFP KIT | EMV Sonden Set inkl. 5 Nahfeldsonden, Kamera, Halterung, EMViewer 1 Jahr Lizenz

Das NFP KIT von Y.I.C. Technologies besteht aus einem Satz aus 5 Feldsonden und dient zur Lokalisierung, Identifizierung, Messung und Charakterisierung potenzieller Quellen elektromagnetischer Strahlung sowie Interferenzen verwendet werden, die von Leiterbahnen oder Komponenten elektronischer Leiterplatten, Baugruppen oder Produkte ausgehen.

Ein kompatibler Spektrumanalysator mit 50 Ω Eingang ist erforderlich.

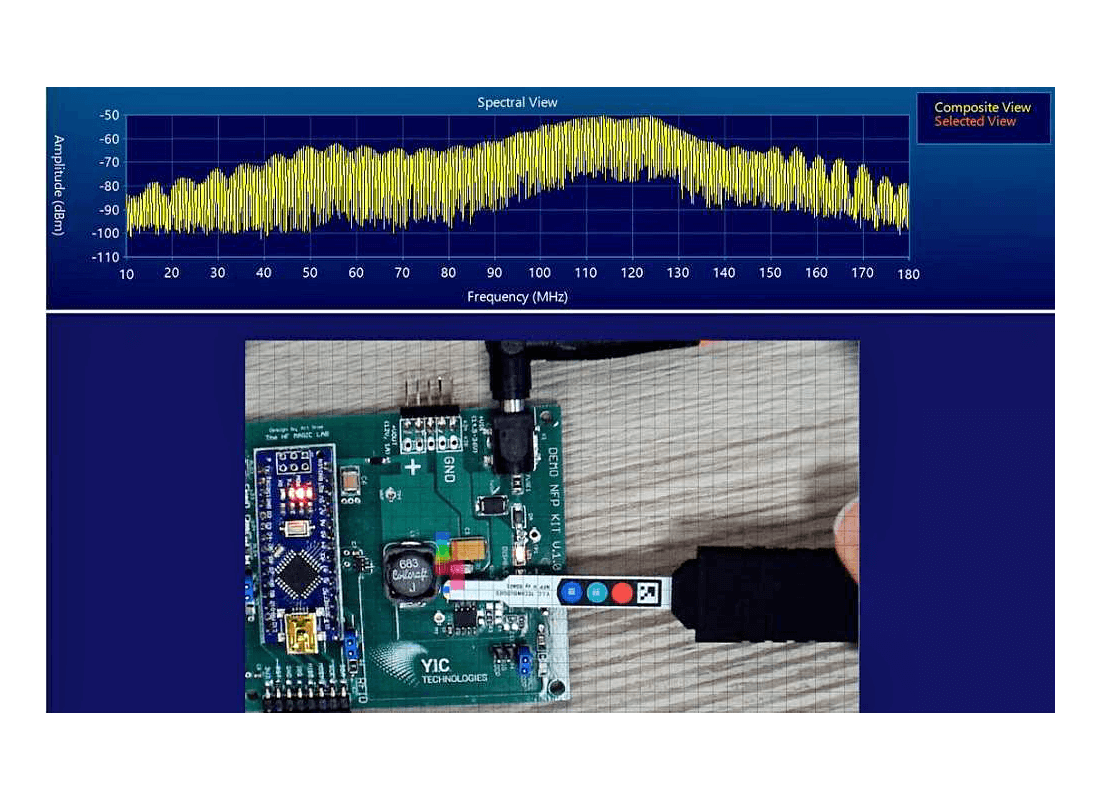

In Verbindung mit der Software EMViewer und der im Set enthaltenen Kamera kann die HF-Abstrahlung von der Leiterplatte oder dem Gerät visualisiert werden. Die Sonde wird über die Schaltung geführt, die Kamera erfasst die Position der Sonde und in der EMViewer Software wird die Feldstärke farblich codiert als Overlay über dem Bild angezeigt.

Die Nahfeldsonden können sowohl von Hand bedient werden oder auch am EMProbe Roboterarm oder sonstiger Halterungen eingesetzt werden.

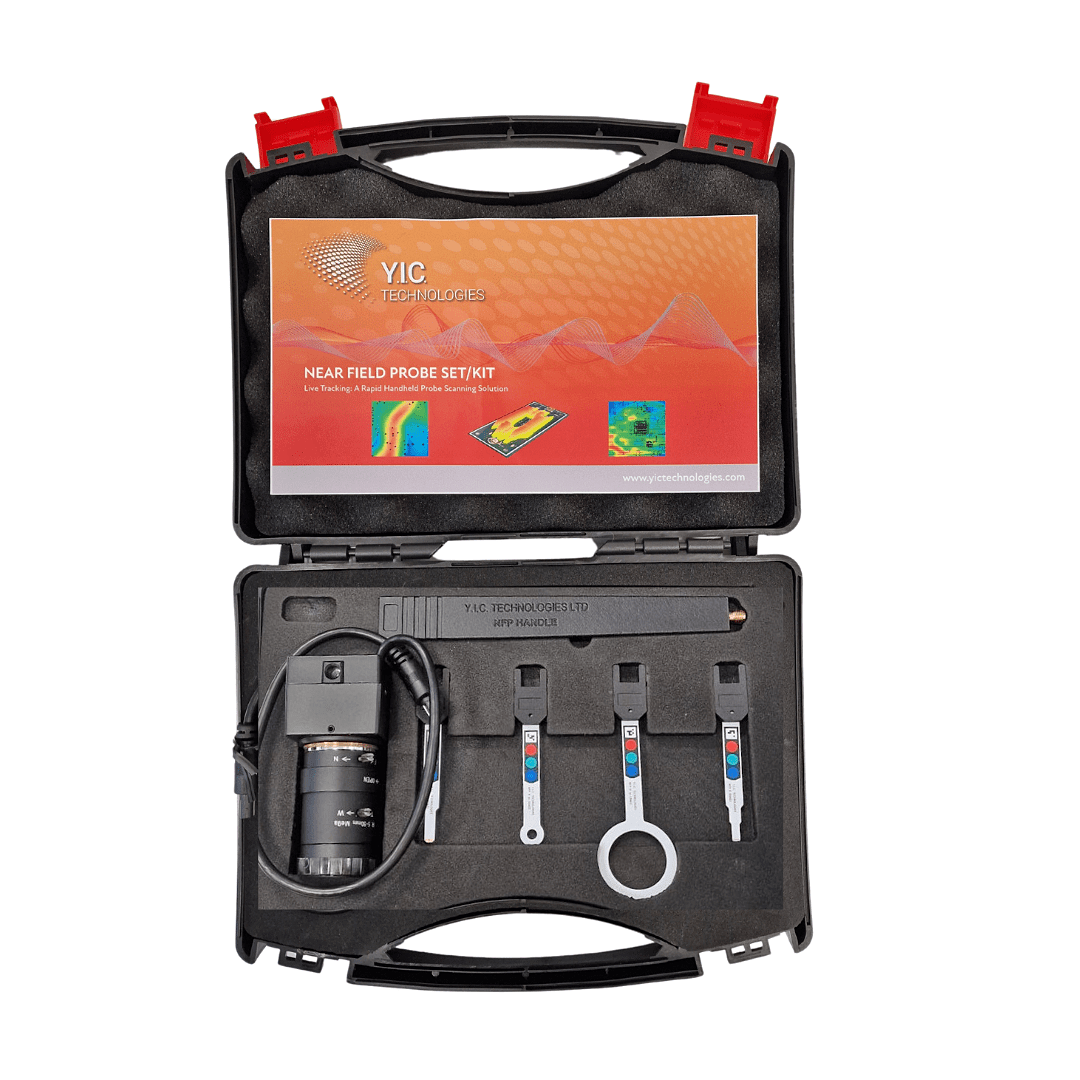

Das NFP Kit besteht aus:

Sonden-Handhalterung
HXY 10A02: 10 MHz – 300 MHz
HXY 20A02: 100 MHz – 1.4 GHz
HZ 40A02: 1 GHz – 14 GHz
HXY 60A01: 1 GHz – 14 GHz
E 00A02: Full Range
USB Mini Camera, 5MP, 5-50mm Varifocal Lens, 10X Optical Zoom
Einstellbare 11 Zoll Halterung mit Klemme
1 Jahr Lizenz EMViewer

Produktmerkmale:

Vollständig in EMViewer eingebunden
Echtzeit-Verfolgung der Sondenposition
Flaches Ansprechverhalten
Schlankes Design und Schutzbeschichtung
