Wayne Kerr 6520B | Impedanz Analysator 6500B Serie, Präzision, 20 Hz - 20 MHz, Grundgenauigkeit: 0,05 %, USB, LAN, GPIB

Name: 6520B | Impedanz Analysator 6500B Serie, Präzision, 20 Hz - 20 MHz, Grundgenauigkeit: 0,05 %, USB, LAN, GPIB
Brand: Wayne Kerr
SKU: 6520B
Availability: InStock

Herstellernummer: 6520B

Lieferzeit auf Anfrage

Auf Anfrage

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen Teilen

Wayne Kerr 6520B | Impedanz Analysator 6500B Serie, Präzision, 20 Hz - 20 MHz, Grundgenauigkeit: 0,05 %, USB, LAN, GPIB.

Frequenzbereich: 20 Hz to 20 MHz (Modelle bis 120 MHz erhältlich)
Grundgenauigkeit: 0.05%
Messfunktionen: C, L, R, X, G, B, D, Q, Z, Y, Ø – parallel oder seriell
Grafische Kurvendarstellung der Messergebnisse (Frequenzspektrum-Analyse)
vollautomatisierbare Messungen
Resonanzfrequenz-Suchfunktion
Ersatzschaltbild-Funktion
Material-Test
Polar- und Komplexdarstellung
Interfaces / Remote: GPIB, LAN, VGA, BINNING, Tastatur und Maus
Display: 8,4“ VGA TFT Touchscreen

Technische Daten

Abmessungen (L x B x H) (mm):	525 x 440 x 190
Artikelnummer:	1J6520B
Auflösung:	1 mHz
Besonderheiten:	Material-Test, Touchscreen
DC Bias:	optional
Darstellbare Messparameter:	Rs, Xs, Gp, Bp, Z’, Z”
Displayfunktionen:	numerisch / grafisch
Garantie (Jahre):	1
Genauigkeit:	0,05 %
Gewicht (kg):	14,5
Handlerinterface:	Ja
Kompensationsfunktionen:	Ja
Materialtest:	Ja
Messfunktionen:	Z, C, L, R, G, Y, θ, D, Q, X, B
Modell:	6520B
Schnittstellen:	USB, LAN, GPIB
Testadapter:	Ja (Axial, Radial, SMD)
max. Frequenzbereich (MHz):	20
min. Frequenzbereich (Hz):	20

Dokumente und Downloads

Datenblatt

pdf | 0.69 MB

Beschreibung

6520B | Impedanz Analysator 6500B Serie, Präzision, 20 Hz - 20 MHz, Grundgenauigkeit: 0,05 %, USB, LAN, GPIB

Die Wayne Kerr Präzisions Impedanzanalysatoren der Serie 6500B ermöglichen präzise und schnelle Prüfungen von Bauteilen bei Frequenzen bis zu 120 MHz. Die grundlegende Messgenauigkeit beträgt ± 0,05%.

Die Genauigkeit und Vielseitigkeit machen die Präzisionsanalysatoren zur idealen Wahl für viele verschiedene Aufgaben und Anwendungen, einschließlich Design passiver Komponenten, Charakterisierung dielektrischer Materialien und Herstellungstests.

Ingenieure müssen die Bauteileigenschaften bei hohen Frequenzen mit hoher Genauigkeit bewerten. Der Präzisions Impedanzanalysator 65120B mit 120 MHz ist daher ideal für viele anspruchsvolle Aufgaben geeignet und kombiniert Genauigkeit und Benutzerfreundlichkeit zu einem erschwinglichen Preis. Wird kein Frequenzbereich bis 120 MHz benötigt, sind andere Modelle erhältlich. Der Wayne Kerr 6520B verfügt über einen Frequenzbereich bis 20 MHz.

Lieferumfang

Impedanzanalysator
Komponentenbefestigung 1J1011
Netzkabel
USB-Stick
Handbuch
Kalibrierzertifikat

Zubehör (24 Produkte)

Wayne Kerr
1J1001

4 auf 1 BNC Konverter 20 Hz - 120 MHz, Länge: 1 m

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
1J1002

4 auf 2 BNC Konverter 20 Hz - 120 MHz, Länge: 1 m

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
1J1011

Testadapter für Komponenten, 4 Terminal

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
1J1012

Testadapter für SMD, 2 Terminal, 20 Hz - 120 MHz, für 1608 bis 7451 (metrisch)

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
1J1014

Testadapter für SMD, 4 Terminal, 20 Hz - 120 MHz, für 1608 bis 7451 (metrisch)

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
1J1020

Testadapter für dielektrische Materialien, 20 Hz - 30 MHz

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr

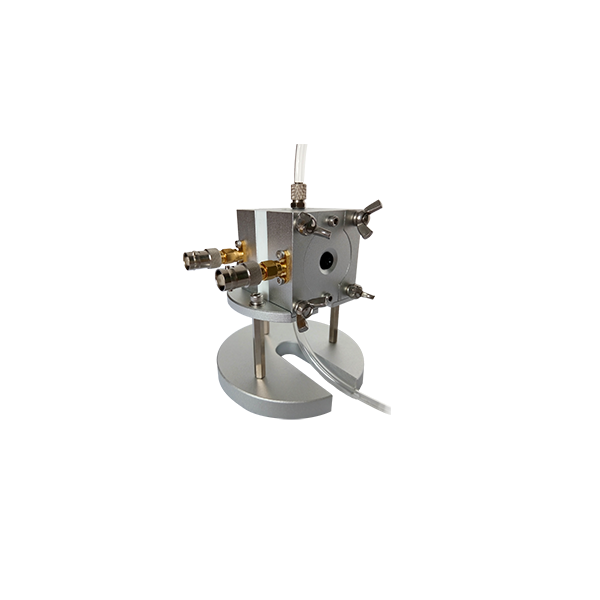

1J1022

Testadapter für Flüssigkeiten, 20 Hz - 30 MHz

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr

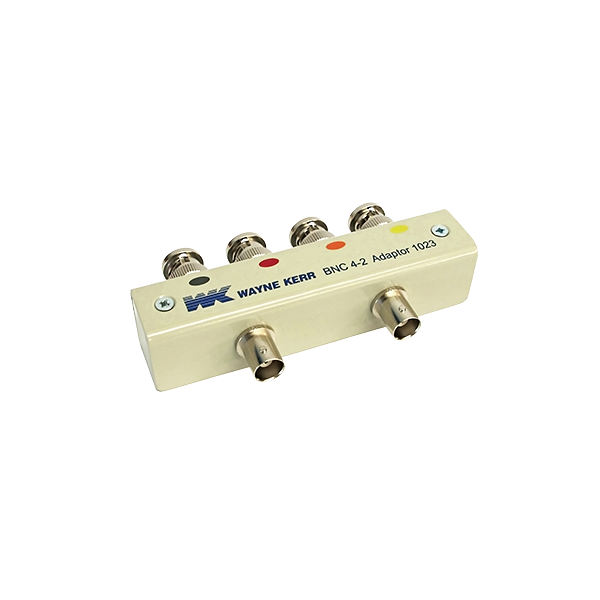

1J1023

4 auf 2 BNC Konverter

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
1J1024

Testadapter für SMD, 2 Terminal, 20 Hz - 120 MHz, für 0603 bis 7451 (metrisch)

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
1J1025

Grounded Component Probe für Serie 6565

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
5-654-7011

Transfer Standard Kit, SMD, für Serie 6500

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
5-654-7012

Terminator Kit, BNC (m) auf BNC (f), für Serie 6500

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
6565-05

DC Bias Unit, 10 A, 20 Hz - 5 MHz

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
6500-K

Option Material Test, für Produktserie 6500, Firmware

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
6500-D1

Option DC Bias, unipolar, + 40 V, + 100 mA, für Produktserie 6500, Hardware-Option

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
6500-B1

Option BIN Handler, non-isolated, für Produktserie 6500, Hardware-Option

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
6500-Y

Option Polar Complex Plots, für Produktserie 6500B, Firmware

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
6500-E

Option Equivalent Circuit Analysis, für Produktserie 6500B, Firmware

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
6500-D2

Option DC Bias, bipolar, ± 40 V für Produktserie 6500, Hardware-Option

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
6500-M

Option Multi Measurement Mode, für Produktserie 6500, Firmware

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
6500-B2

Option BIN Handler, isolated, für Produktserie 6500, Hardware-Option

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
1EVA40125A

Pinzetten Testadapter für SMD, mit Metallspitzen, 4 Terminal, 20 Hz - 120 MHz, Länge: 0,5 m

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
1EVA40125

Pinzetten Testadapter für SMD, 4 Terminal, 20 Hz - 120 MHz, Länge: 0,5 m

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
1EV1905X

SMD Probe Lead mit 1J1023 Adapter 4 auf 2 Terminal

Lieferzeit auf Anfrage

Auf Anfrage

Empfehlungen (3 Produkte)

Wayne Kerr
6565-05

DC Bias Unit, 10 A, 20 Hz - 5 MHz

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
6565-30

DC Bias Unit, 10 A, 20 Hz - 30 MHz

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
6565-120

DC Bias Unit, 10 A, 20 Hz - 120 MHz

Lieferzeit auf Anfrage

Auf Anfrage

Optionen (8 Produkte)

Wayne Kerr
6500-B1

Option BIN Handler, non-isolated, für Produktserie 6500, Hardware-Option

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
6500-B2

Option BIN Handler, isolated, für Produktserie 6500, Hardware-Option

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
6500-D1

Option DC Bias, unipolar, + 40 V, + 100 mA, für Produktserie 6500, Hardware-Option

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
6500-D2

Option DC Bias, bipolar, ± 40 V für Produktserie 6500, Hardware-Option

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
6500-E

Option Equivalent Circuit Analysis, für Produktserie 6500B, Firmware

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
6500-K

Option Material Test, für Produktserie 6500, Firmware

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
6500-M

Option Multi Measurement Mode, für Produktserie 6500, Firmware

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
6500-Y

Option Polar Complex Plots, für Produktserie 6500B, Firmware

Lieferzeit auf Anfrage

Auf Anfrage

Probes (3 Produkte)

Wayne Kerr
1EVA40125

Pinzetten Testadapter für SMD, 4 Terminal, 20 Hz - 120 MHz, Länge: 0,5 m

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
1EVA40125A

Pinzetten Testadapter für SMD, mit Metallspitzen, 4 Terminal, 20 Hz - 120 MHz, Länge: 0,5 m

Lieferzeit auf Anfrage

Auf Anfrage

Wayne Kerr
1EV1905X

SMD Probe Lead mit 1J1023 Adapter 4 auf 2 Terminal

Lieferzeit auf Anfrage

Auf Anfrage

Infos zum Hersteller

Wayne Kerr

Wayne Kerr wurde 1946 in London (GB) gegründet und entwickelte sich weltweit zu einem der führenden Hersteller von Messgeräten im Elektronikbereich. Heute finden Sie Wayne Kerr überall dort, wo höchste Präzision und Zuverlässigkeit gefragt sind: in der Automobiltechnik, Bauteileherstellung, Medizintechnik und natürlich in Universitäten und weiteren Bildungseinrichtungen.
