Schwarzbeck VULP 9118 H | Logarithmisch Periodische Breitbandantenne, 1 kW, (26) 30 - 1500 (1800) MHz, N-Verbinder

Name: VULP 9118 H | Logarithmisch Periodische Breitbandantenne, 1 kW, (26) 30 - 1500 (1800) MHz, N-Verbinder
Brand: Schwarzbeck
SKU: VULP 9118 H
Availability: InStock

Herstellernummer: VULP 9118 H

Lieferzeit auf Anfrage

Auf Anfrage

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt

Schwarzbeck VULP 9118 H | Logarithmisch Periodische Breitbandantenne, 1 kW, (26) 30 - 1500 (1800) MHz, N-Verbinder.

Dokumente und Downloads

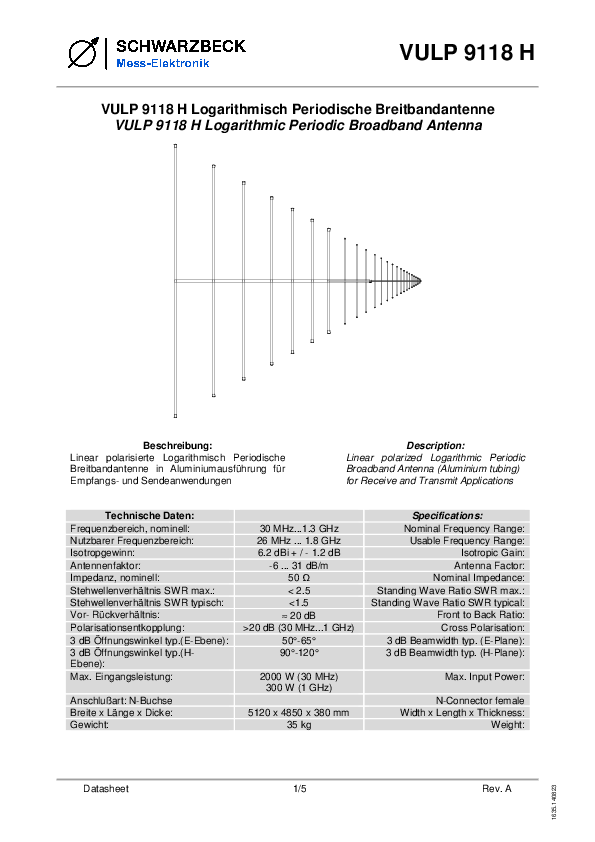

Datenblatt

pdf | 0.17 MB

Beschreibung

VULP 9118 H | Logarithmisch Periodische Breitbandantenne, 1 kW, (26) 30 - 1500 (1800) MHz, N-Verbinder

Die VULP 9118 H ist eine linear polarisierte, logarithmisch-periodische Breitbandantenne aus Aluminium für Sende- und Empfangsanwendungen. Mit ihrem außergewöhnlich großen Frequenzbereich, hohem Gewinn und hoher Leistungsaufnahme eignet sie sich besonders für EMV-Prüfungen, Feldstärkeerzeugung und professionelle Messaufbauten im Fernfeld.

Frequenzbereich (nominell): 30 MHz – 1,3 GHz
Nutzbarer Frequenzbereich: 26 MHz – 1,8 GHz
Isotropgewinn: 6,2 dBi ± 1,2 dB
Antennenfaktor: −6 … 31 dB/m
Impedanz: 50 Ω
SWR max.: < 2.5
SWR typisch: < 1.5
Vor-/Rückverhältnis: ca. 20 dB
Polarisationsentkopplung: > 20 dB (30 MHz – 1 GHz)
3 dB Öffnungswinkel (E-Ebene): 50° – 65°
3 dB Öffnungswinkel (H-Ebene): 90° – 120°
Max. Eingangsleistung: 2000 W (30 MHz) / 300 W (1 GHz)
Anschluss: N-Buchse
Abmessungen (B × L × T): 5120 × 4850 × 380 mm
Gewicht: 35 kg
