Schwarzbeck USLP 9142 | UHF-SHF Log.-periodische Antenne, 0,7 - 5(8) GHz,

Herstellernummer: USLP 9142

USLP 9142
Lieferzeit auf Anfrage

Auf Anfrage

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Das Produkt befindet sich bereits im Warenkorb
Downloads zum Produkt Fragen zum Produkt
Highlights Dokumente / Downloads Beschreibung

Schwarzbeck USLP 9142 | UHF-SHF Log.-periodische Antenne, 0,7 - 5(8) GHz, .

Dokumente und Downloads

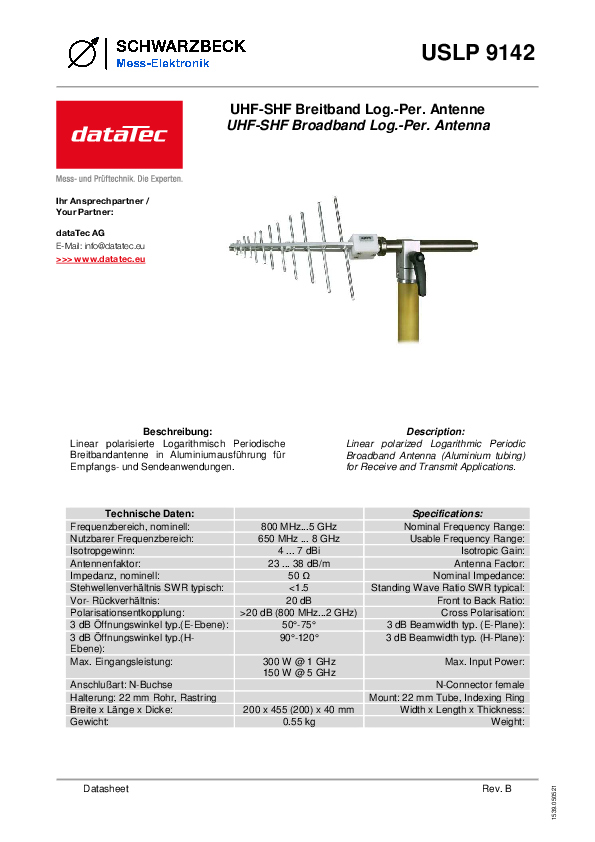

Datenblatt
pdf | 0.24 MB

Beschreibung

USLP 9142 | UHF-SHF Log.-periodische Antenne, 0,7 - 5(8) GHz,

Die USLP 9142 ist eine linear polarisierte, logarithmisch-periodische Breitbandantenne aus Aluminium für Sende- und Empfangsanwendungen im UHF- bis SHF-Bereich. Dank ihres großen Frequenzbereichs, kompakter Bauform und stabilen Richt- und Gewinnverhaltens eignet sie sich ideal für EMV-Messungen, Feldstärkeerzeugung und professionelle Prüfaufbauten.

  • Frequenzbereich (nominell): 800 MHz – 5 GHz
  • Nutzbarer Frequenzbereich: 650 MHz – 8 GHz
  • Isotropgewinn: 4 – 7 dBi
  • Antennenfaktor: 23 – 38 dB/m
  • Impedanz: 50 Ω
  • SWR typisch: < 1.5
  • Vor-/Rückverhältnis: 20 dB
  • Polarisationsentkopplung: > 20 dB (800 MHz – 2 GHz)
  • 3 dB Öffnungswinkel (E-Ebene): 50° – 75°
  • 3 dB Öffnungswinkel (H-Ebene): 90° – 120°
  • Max. Eingangsleistung: 300 W (1 GHz) / 150 W (5 GHz)
  • Anschluss: N-Buchse
  • Halterung: 22-mm-Rohr, Rastring
  • Abmessungen (B × L × T): 200 × 455 (200) × 40 mm
  • Gewicht: 0,55 kg

Infos zum Hersteller

Schwarzbeck
Schwarzbeck
Schwarzbeck ist ein internationaltätiger Hersteller für Messelektronik. Dabei lieget der Fokus des Unternehmens auf der Entwicklung und Produktion von EMV-Messtechnik.
