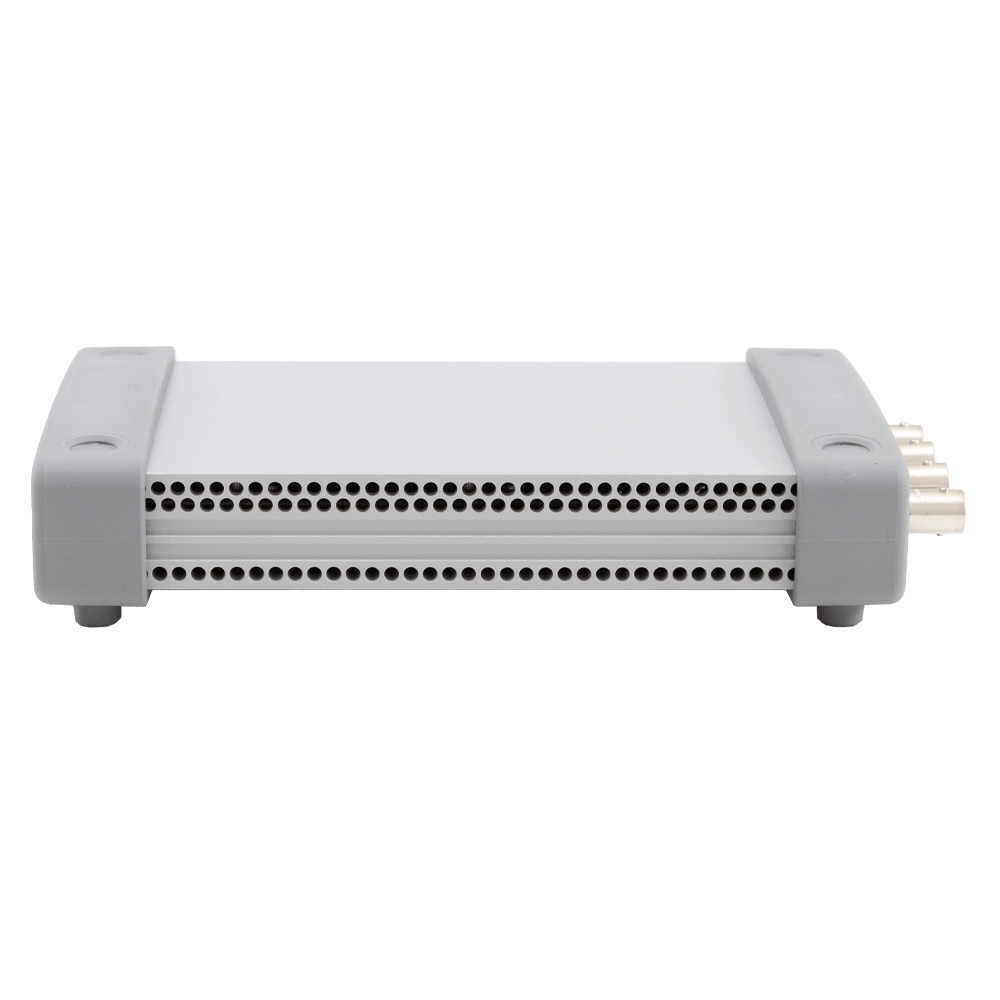

Keysight U2761A | Funktionsgenerator, USB-PC, 1-Kanal 20MHz, 5Vss, Arbiträr

Herstellernummer: U2761A

20 MHz USB Arbiträr-Funktionsgenerator U2761A von Keysight mit PC Software Measurement Manager AMM.

  • Frequenzbereich 1 µHz - 20 MHz
  • Arbiträr
  • Signallänge 64k
  • Amplitudenauflösung 14 bit
  • Abtastrate 50 MSa/s
  • Ausgangsfrequenz:
    Sinus 1 µHz - 20 MHz
    Rechteck 1 µHz - 20 MHz
    Dreieck / Rampe 1 µHz - 200 kHz
    Impuls 500 µHz -5 MHz
  • Ausgangsspezifikationen:
    Amplitude (50 Ω) 40 mVpp - 5 Vpp
    Genauigkeit ± 1 % Vpp ± 5 mV
  • Signalkenndaten:
    Sinus Harmonisch: ≤ -40 dBc
    Nichtharmonisch: ≤ -65 dBc
    Rechteck Anstiegs- / Abfallzeit < 18 ns
    Überschwingen < 2 %
    Impuls Pulsbreite min. 40 ns
    Auflösung 10 ns
    Überschwingen < 3 %
    Dreieck, Rampe Symetrie 0 - 100 %
    Linearität < 0,2 %
  • Modulation AM, FM, PM, ASK, FSK, PSK
  • Sweepfunktion
    Typ linear, logarithmisch
    Richtung Auf- / Abwärts
    Signalformen Sinus, Rechteck, Rampe, Arbiträr
    Zeit 1 ms - 500 s
    Modus kontinuierlich, single, getriggert
  • Metallgehäuse
  • Schnittstelle USB 2.0 High Speed
  • Maße: B 117 mm x H 180 mm x T 41 mm
  • Gewicht 0,53 kg
  • Garantie 3 Jahre

Herstellerunabhängig

Über 50 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Dokumente und Downloads

Detailbeschreibung

U2761A | Funktionsgenerator, USB-PC, 1-Kanal 20MHz, 5Vss, Arbiträr

Der Keysight Arbiträr USB-Funktionsgenerator zeichnet sich durch die Direct Digital Synthesis (DDS) Technik aus. Hierdurch stehen für jeden Anwendungsfall hochpräzise und stabile Signale bis zu einer Frequenz von 20 MHz zur Verfügung. Es werden alle gängigen Signalformen und Modulationsarten unterstützt. Arbiträr Signale werden bis zu einer Größe von 64k Punkten und max. 50 MSa/s ausgegeben. Über die im Lieferumfang enthaltene PC Software Keysight Measurement Manager AMM werden die Einstellungen des U2761A einfach und intuitiv durchgeführt. Hier können schnell und ohne Programmierkenntnisse arbiträre Signalformen erstellt werden.Der U2761A wird von den bekannten Programmiersprachen wie Keysight VEE; Microsoft® Visual Studio.NET; LabVIEW TM; MATLAB®,... unterstützt. Über die Funktion Command Logger können schnell und einfach Befehlszeilen für VEE, VB, C++ und C# erzeugt werden. Zur Verbindung an den PC wird eine USB 2.0 High Speed Schnittstelle verwendet. Die kleine Bauform, der USB Anschluss und die umfangreichen Funktionen machen den U2761A Funktionsgenerator zu einem universellem Instrument. Als Tischgerät oder bei mobilen Applikationen hat der Anwender eine sehr hohe Flexibilität, egal ob Ausbildung, Produktion, Service oder Entwicklung.

Es besteht die Möglichkeit den U2761A zusammen mit anderen Keysight USB Instrumenten in die USB-Modulträger Einheit U2781A einzubauen. Hierdurch entsteht ein universelles Testsystem das für jede Aufgabe individuell konfiguriert werden kann.

Lieferumfang

  • USB Frontend U2761A
  • Dokumentation
  • Netzteil
  • USB-Kabel
  • PC Software Keysight Measurement Manager AMM

Systemvoraussetzung für Software Keysight Measurement Manager (AMM):

  • Prozessor 1,6 GHz Pentium ® IV oder höher
  • Unterstütztes PC-Betriebssystem Windows®
  • Festplattenspeicher 1 GB
  • RAM 512 MB ​​oder mehr empfohlen
  • Video Super VGA (800 x 600) 256 Farben oder mehr
