Keysight PW9253A | PathWave Advanced Battery Test and Emulation

Herstellernummer: PW9253A

PW9253A
PW9253A
PW9253A
PW9253A
PW9253A
PW9253A
PW9253A
PW9253A
PW9253A
PW9253A
PW9253A
PW9253A
PW9253A
PW9253A
PW9253A
PW9253A
Versandfertig in 5 bis 10 Arbeitstagen

Auf Anfrage

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Das Produkt befindet sich bereits im Warenkorb
Downloads zum Produkt Fragen zum Produkt
Highlights Dokumente / Downloads Beschreibung Zubehör

Keysight PW9253A | PathWave Advanced Battery Test and Emulation.

Dokumente und Downloads

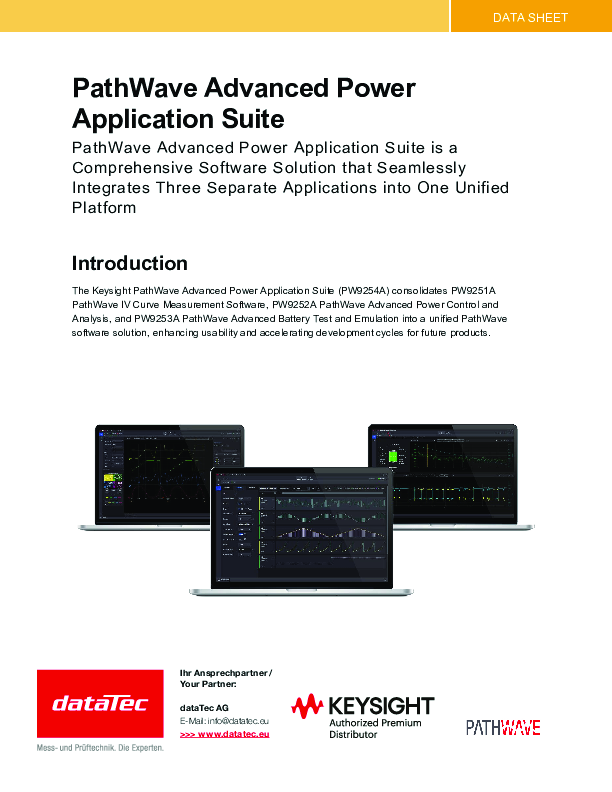

Datenblatt
pdf | 3.16 MB

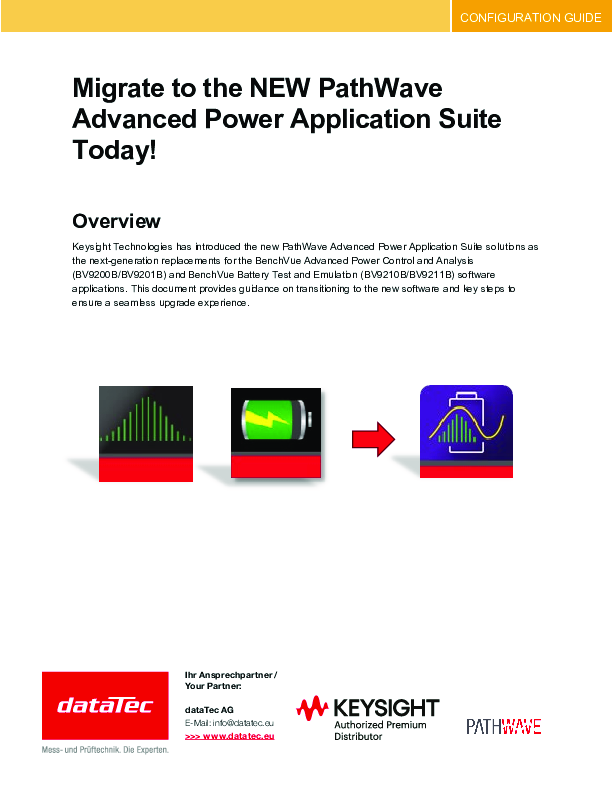

Konfigurationsguide
pdf | 0.73 MB

Beschreibung

PW9253A | PathWave Advanced Battery Test and Emulation

Die PW9253A PathWave Advanced Battery Test and Emulation Software von Keysight Technologies ist eine leistungsstarke Anwendung zur Durchführung realistischer Batterietests, zur Erstellung präziser Batteriemodelle und zur Emulation von Batteriebedingungen mit Hilfe moderner Zwei-Quadranten-Netzteile.

Hauptfunktionen:

  • Testen und Emulieren von Batterien mit bis zu 200 kW und 2000 V
  • Vier Betriebsmodi: Emulation, Profiler, Discharge/Charge, Cycler
  • Erstellung benutzerdefinierter Batteriemodelle inkl. SoC, Voc, Ri
  • Import externer Batteriemodelle (CSV mit Voc, SoC, Ri)
  • Emulation verschiedener Batteriezustände bei unterschiedlichen Temperaturen
  • Gleichzeitige Messung von Spannung, Strom, Kapazität und Temperatur
  • Lebensdauer-Zyklentests mit bis zu 1000 Lade-/Entladezyklen
  • Schutzfunktionen wie Temperaturüberwachung und Ladeabschaltung (z. B. bei NDV für NiMH/NiCd)

Vorteile:

  • Reduzierung der Testdauer durch batterielose Emulation realer Betriebszustände
  • Sicheres Testumfeld für Geräte- und Batterieentwicklung
  • Detaillierte Analyse von Alterungseffekten und Designänderungen
  • Nahtlose Integration durch API-Funktionalität

Profiler: Erstellung individueller Batteriemodelle

Die Profiler-Funktion ermöglicht die Erstellung präziser Batteriemodelle durch reale Lade- oder Entladevorgänge. Das Modell enthält bis zu 200 Punkte mit Informationen zu Open Circuit Voltage (Voc), Serienwiderstand (Ri) und Ladezustand (SoC).

Emulation: Reale Bedingungen ohne reale Batterie

Durch Laden eines Batteriemodells emuliert PW9253A das Verhalten einer realen Batterie in Echtzeit. Dies erlaubt sichere, wiederholbare und kontrollierte Testszenarien – inklusive dynamischer Lastprofile.

Cycler: Lebensdauer- und Zuverlässigkeitstests

Führen Sie bis zu 1000 Lade-/Entladezyklen durch und überwachen Sie Kapazitätsverlust, Spannung, Strom und Zeit. Cutoff-Bedingungen beenden automatisch den Zyklus bei definierten Schwellenwerten.

Unterstützte Geräte:

Unterstützt eine breite Palette von Keysight-Zwei-Quadranten-Netzteilen, darunter:
N6705A/B/C, N678xA-Serie, N79xxA-Serie, RP79xxA-Serie, E36731A, DAQ970A/973A, 34970A/34972A

Ideal für:

  • Entwicklung und Validierung batteriebetriebener Geräte
  • Simulation und Analyse verschiedenster Lade-/Entladeszenarien
  • Automobil-, Medizintechnik-, Konsumgüter- und Energiespeicherindustrie

Zubehör

Zubehör

E36731A
Keysight
E36731A
Batterie-Emulator und Profiler, 200 W
1 auf Lager. Versandfertig in 1 Arbeitstag
4.743,00 €
