Sonderposten - Keysight E8486A | Leistungs-Messkopf für Hohlleiter, 60 bis 90 GHz

Frequenzbereich: 60 bis 90 GHz
Kompatibel zu allen Keysight -HF- u. Mikrowellen-Leistungs-Messgeräten
Bestes Stehwellenverhältnis: 1.06
Kalibrier-Eingang: 50 MHz, 50 Ω, N-Stecker
Hohe Ausfallsicherheit
Hohlleiter-Flansch: UG-387/U, EIA WR-12
Abmessungen: 38 mm (B) x 199 mm (L) x 60 mm (H)
Gewicht: 0,4 kg

Optionen:

E8486A-100: Messlinearität:

-30 bis +10 dBm: < ±1 % bei 200 mW durchschnittlicher Leistung
+10 bis +20 dBm: < ±2 % für die Serie der EPM Messgeräte bei 40 W Spitzenleistung mit Puls von 10 µs und Duty-Cycle von 0,5 %
+10 to +20 dBm: <+1, -3% für alle anderen Keysight-Leistungs-Messgeräte bei 40 W Spitzenleistung mit Puls von 10 µs und Duty-Cycle von 0,5 %
Stehwellenverhältnis: < 1,06

E8486A-200 (optional): Messlinearität:

-60 to -30 dBm: < ±1.5 % bei 200 mW durchschnittlicher Leistung
-30 to +10 dBm; < ±1 % bei 1 W Spitzenleistung mit Puls von 10 µs und Duty-Cycle von 0,5 %
+10 to +20 dBm: < 1.5 % bei 1 W Spitzenleistung mit Puls von 10 µs und Duty-Cycle von 0,5 %
Stehwellenverhältnis: < 1,28

E8486A-201 (optional):

Unterstützt erweiterten Frequenzbereich von 54 GHz bis 86 GHz

Technische Daten

Sonderposten-Typ:	Lagerabverkauf

Dokumente und Downloads

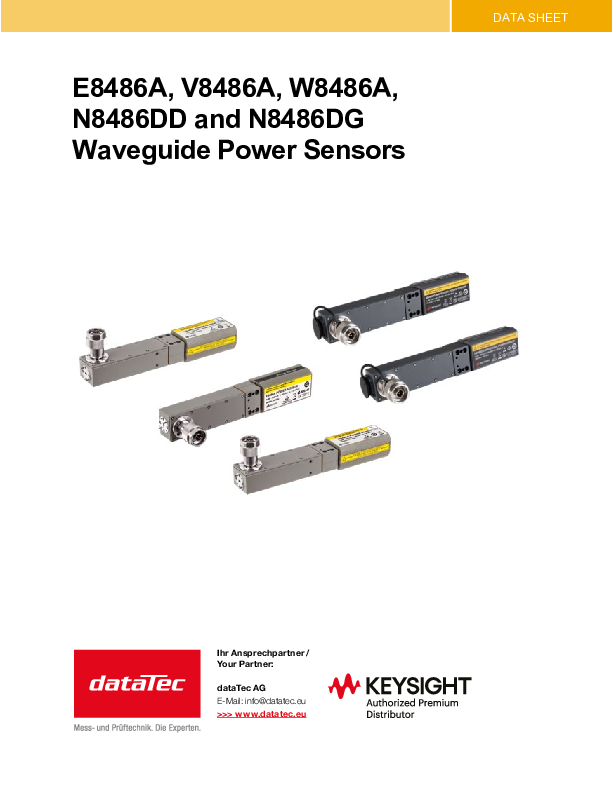

Datenblatt

pdf | 1.39 MB

Beschreibung

E8486A | Lagerabverkauf - Leistungs-Messkopf für Hohlleiter, 60 bis 90 GHz, 60 to 90 GHz (DT2270_2209_L)

Der Keysight Hohlleiter-Leistungs-Messkopf E8486A ist kompatibel zu den Keysight Leistungs-Messgeräten EPM (E4418B/19B, N1913A/14A), EPM-P (E4416A/17A) und P-Series (N1911A/12A). und weist das beste im Markt verfügbare Stehwellenverhältnis (SWR/Standing Wave Ratio) auf.

Bestes Stehwellenverhältnis: Die bedeutendste Fehlerquelle bei der Leistungsmessung im HF- bzw. Mikrowellen-Bereich ist die Fehlanpassung zwischen dem Messkopf und der Signalquelle. Um diese Messunsicherheit zu eliminieren bietet Keysight bei seinen Messköpfen ein Stehwellenverhältnis von 1,06 (>30 dB Rückflussdämpfung) an.

50 MHz Kalibrierung: Für eine einfache Kalibrierung der Leistungs-Messköpfe haben diese einen 50 MHz-Kalibrations-Eingang. Dadurch wird die Mess-Varianz eliminiert, wenn mit unterschiedlichen Messköpfen und bei unterschiedlichen Temperaturen gemessen wird. Ebenso wird darüber auch die Rückführbarkeit der Leistungsmessung auf den NIST-Standard (U.S. National Institute of Standard and Technology) für den Millimeter-Wellenlängen-Bereich gegeben.

Hohe Ausfallsicherheit: Die Hohlleiter-Leistungs-Sensoren nutzen die bewährten MBI-Dioden (Modified Barrier Integrated Diode), wie sie auch für alle anderen Sensoren von Keysight verwendet werden. Für eine genaue Mittelwertbildung werden diese Dioden in dem Kennlinienbereich, der dem Wurzelgesetz folgt, betrieben.

Bitte beachten Sie: Sonderposten / Lagerabverkauf sind originalverpackt und unbenutzt. Alle Sonderposten haben 1 Jahr Garantie. Der Zwischenverkauf ist vorbehalten. Die Konfiguration eines Sonderpostens lässt sich nicht ändern. Die Kalibrierung eines Sonderpostens könnte nicht mehr aktuell sein. Sollten Sie eine aktuelle Kalibrierung wünschen, nehmen Sie gerne Kontakt zu unseren Experten auf.
