Keysight B1505A | Power Device Analyzer / Curve Tracer Mainframe

Herstellernummer: B1505A

B1505A
B1505A
B1505A
B1505A
B1505A
B1505A
Lieferzeit auf Anfrage

43.442,00 €

zzgl. MwSt. 51.695,98 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Das Produkt befindet sich bereits im Warenkorb
Downloads zum Produkt Fragen zum Produkt
Highlights Dokumente / Downloads Beschreibung

Keysight B1505A | Power Device Analyzer / Curve Tracer Mainframe.

Produktmerkmale:

  • Maximale Messbereiche: bis zu 1500 A und 10 kV
  • Pulsbetrieb: bis 10 µs Pulsdauer
  • On-Resistance-Auflösung: im µO-Bereich
  • Strommessung: bis in den sub-pA Bereich
  • Kapazitätsmessungen (Ciss, Coss, Crss): bis zu 3000 V Bias
  • Gate-Ladungsmessung: bis zu 3 kV
  • 2 µs ADC-Abtastrate zur Erfassung schneller Signalverläufe
  • Modularer Aufbau mit bis zu 10 Messmodulen
  • Automatisierte Temperaturmessungen von -50 °C bis +250 °C
  • Einbettung von Windows 10 Touch-Interface (15" Bildschirm)
  • Unterstützt EasyEXPERT group+ für automatisierte Tests und Analyse
  • Module: HPSMU, MPSMU, HCSMU, HVSMU, MCSMU, MFCMU
  • Digitale und analoge Schnittstellen: GPIB, USB, LAN, VGA
  • Datenspeicherung: SSD, optional DVD-R
  • Unterstützt Kelvin- und Nicht-Kelvin-Verbindungen je nach Modultyp
  • Max. Leistungsausgabe einzelner Module: bis 22.5 kW (UHCU)
  • Selbsttest-, Kalibrier- und Diagnoseroutinen integriert
  • Aufrüstbar und zukunftssicher durch modulare Architektur

Dokumente und Downloads

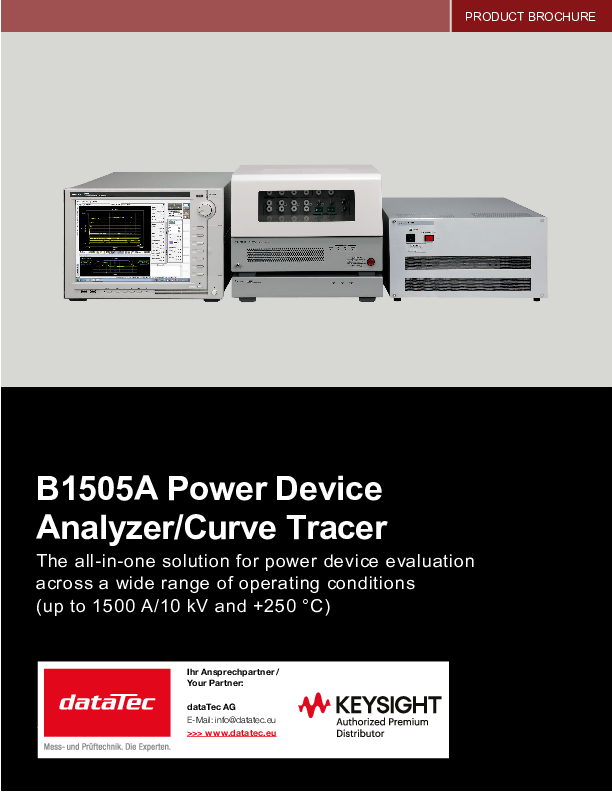

Broschüre
pdf | 2.22 MB

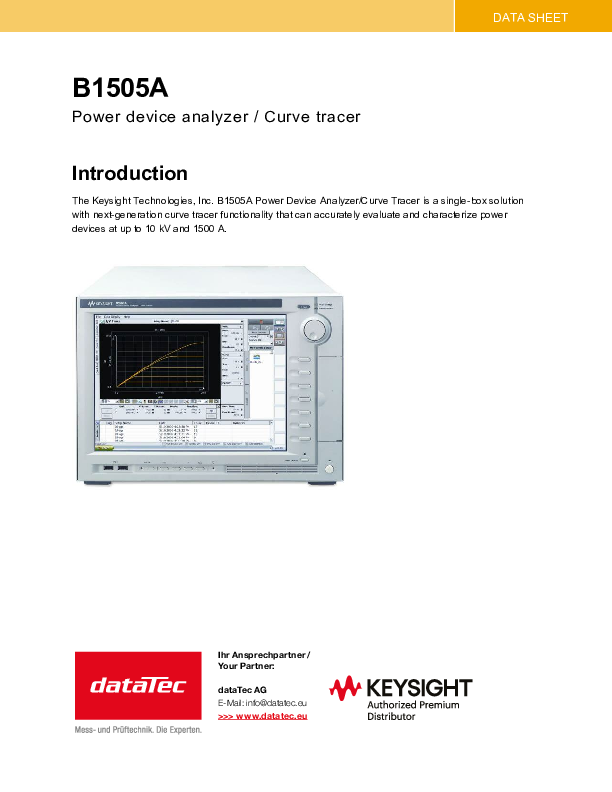

Datenblatt
pdf | 2.12 MB

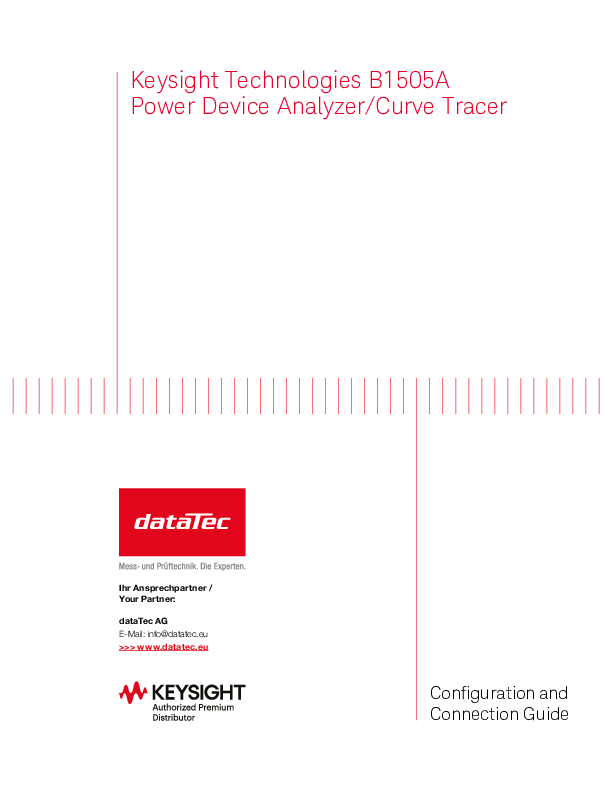

Konfigurationsguide
pdf | 3.73 MB

Beschreibung

B1505A | Power Device Analyzer / Curve Tracer Mainframe

Der Keysight B1505A ist ein hochentwickeltes Messinstrument zur präzisen Charakterisierung von Leistungsbauelementen wie MOSFETs, IGBTs, Dioden oder SiC- und GaN-Komponenten. Mit seiner Fähigkeit, Spannungen bis zu 10 kV und Ströme bis zu 1500 A zu messen, bietet der B1505A eine Komplettlösung für alle Anforderungen an die Leistungsanalyse - vom einfachen Kurventracing bis hin zu komplexen automatisierten Charakterisierungsvorgängen.

Durch die Integration der EasyEXPERT group+ Software sowie eines eingebetteten Windows-PCs mit Touchscreen ermöglicht das Gerät benutzerfreundliche, reproduzierbare Messungen sowohl im Labor als auch im Produktionsumfeld. Unterstützt wird eine Vielzahl an Moduloptionen, um unterschiedlichste Messanforderungen abzudecken. Das System ist skalierbar, automatisierbar und unterstützt neben klassischen IV- und CV-Messungen auch Puls-, Temperatur- und Gate-Ladungsmessungen unter Hochspannung.
