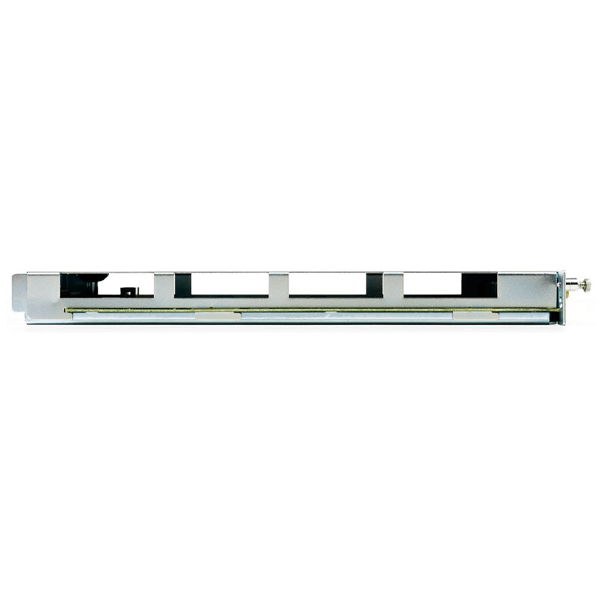

Keysight 34933A | 4 x 8 Reed Matrix für Datenlogger 34980A

Name: 34933A | 4 x 8 Reed Matrix für Datenlogger 34980A
Brand: Keysight
SKU: 34933A
Price: 1782.0 EUR
Availability: InStock

Herstellernummer: 34933A

Lieferzeit auf Anfrage

1.782,00 €

zzgl. MwSt. 2.120,58 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:

Angebotsanfrage stellen Fragen zum Produkt Bildungspreis anfragen

Keysight 34933A | Dual/Quad 4x8 Relais-Matrix Einschubmodul für modulares Messdatenerfassungs- / Schaltsystem 34980A.

Zwei 4x8-, 8x8-, oder 4x16- 2-Draht-Konfigurationen sind möglich
64 2-Draht- oder 128 1-Draht als Kreuz-Punkte-Ausführung
Hochgeschwindigkeits-Reed Relais
Verbindung mit dem Internen Digital-Multimeter
Erweiterbar durch vier 2-Draht-Analog-Bus-Leitungen
Relais-Zähler
Schaltleistung ±150V Spitzenspannung, 1,5A Dauerstrom; 0,5A Schaltstrom
Modulanschluss: 2 - 50-pin Dsub, männlich

Dokumente und Downloads

Datenblatt

pdf | 2.13 MB

Beschreibung

34933A | 4 x 8 Reed Matrix für Datenlogger 34980A

Das 34933A Modul ist ein Einschub für das Keysight (vormals Agilents elektronische Messtechnik) 34980A Messdatenerfassungssystem und bietet mit der 4x8-Relais-Matrix eine universell nutzbare und sehr dicht gepackte Einheit, um gleichzeitig unterschiedliche Messinstrumente an unterschiedliche Testpunkte eines zu testenden Moduls (DUT / Device Under Test) anzuschließen.

Mehrere Matrix-Module können durch den Analog-Bus des 34980A angesteuert werden, um ein Mess-System mit noch höherer Kanalzahl aufbauen zu können. So sind 1024 Kanäle mit 2-Draht-Messungen realisierbar - und das mit einem Grundgerät.

Dieses Modul kann als eine Eindraht-Matrix konfiguriert werden um die Anzahl der Kanäle zu erhöhen. Mehrere Matrix-Module können durch den Analog-Bus des 34980A angesteuert werden, um ein Mess-System mit noch höherer Kanalzahl aufbauen zu können. So sind 1024 Kanäle als 1-Draht-Messungen realisierbar - und das mit einem Grundgerät.
Ferner lässt sich dieses Modul für 1- oder 2-Draht-Messung konfigurieren. Die optionalen Stecker-Blöcke und die sehr dicht gepackten Schraub-Kontaktleisten bieten genügend Platz für die Kabel und stellen eine robuste Verbindung zum DUT (Device Under Test) her.

Mit dem standardmäßigen 78-poligen Dsub-Stecker lassen sich normale Kabel und Klemmleisten kontaktieren.
