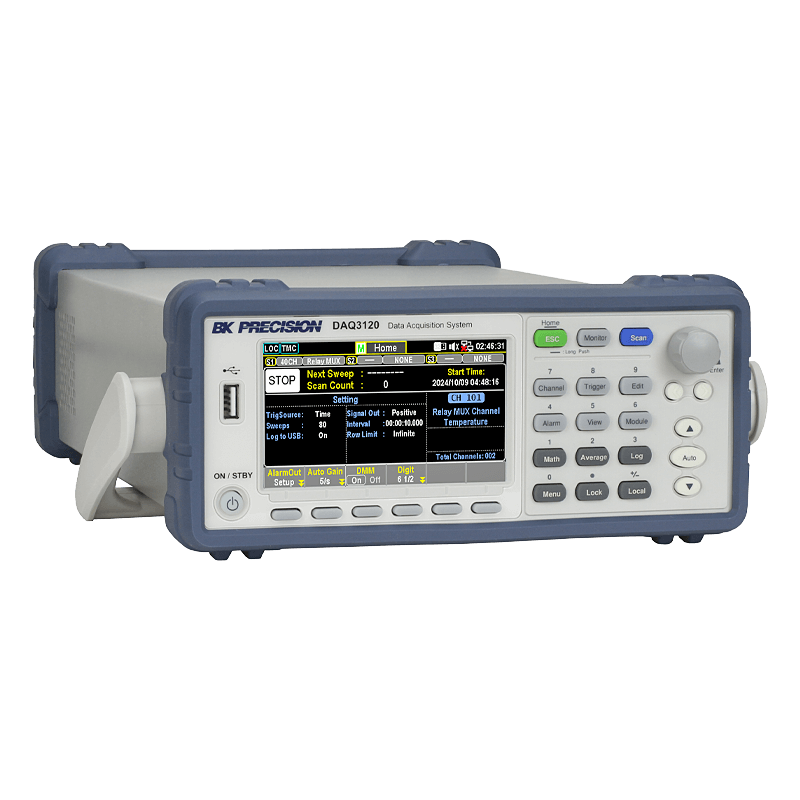

Das DAQ3120 von B&K Precision ist ein leistungsfähiges, modulares Datenerfassungssystem für den Labortisch-Einsatz. Es kombiniert ein 6½-stelliges Digitalmultimeter (DMM) mit einem vielseitigen Datenlogger in einem kompakten 3-Slot-Mainframe. Durch die einfache Benutzerführung und das große 4,3"-Farbdisplay ist die Bedienung besonders intuitiv.
Das Gerät bietet eine hohe Genauigkeit mit einer Basis-DCV-Genauigkeit von 0,0035% und unterstützt 14 verschiedene Eingangstypen – von Spannungs- und Strommessung bis hin zu Temperatur, Frequenz, Kapazität und Dehnung. Mit bis zu 450 Kanälen pro Sekunde ist das DAQ3120 ideal für schnelle Messreihen und Anwendungen in Forschung, Entwicklung, industrieller Prozessüberwachung und Bauteilprüfung.
Produktmerkmale:
- 6½-stelliges integriertes DMM
- Maximale Eingangsspannung: bis zu 600 VDC / 400 VAC
- Maximaler Eingangsstrom: 2 A (DM309-Modul)
- Max. Scanrate: 450 Kanäle pro Sekunde (DM300)
- Speicher: 100.000 Messwerte mit Zeitstempel (nichtflüchtig)
- Messarten: AC/DC-Spannung & -Strom, Temperatur, Widerstand (2-/4-Leiter), Frequenz, Periode, Kapazität, Dehnung (strain)
- Messgeschwindigkeit: bis zu 38.400 Messwerte pro Sekunde
- Display: 4,3” TFT-Farbdisplay
- Kommunikation: LAN, USB (USBTMC/USBVCP), optional Micro-GPIB
- Software: DAQ-Data Logger Software (inkl.) zur Messung, Steuerung und Visualisierung
- Web Interface: Integrierte browserbasierte Fernsteuerung ohne zusätzliche Software
Verfügbare Module:

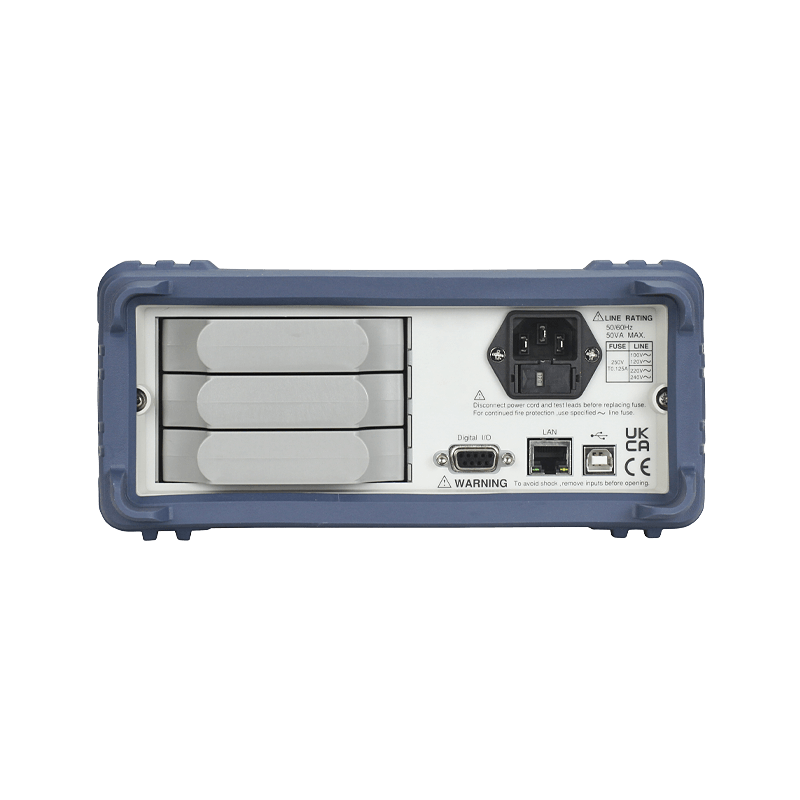

Die DAQ3120-Einheit verfügt über drei Steckplätze für individuelle Bestückung mit den folgenden Modulen:
- DM300: 20-Kanal Solid-State Multiplexer – Hohe Scanrate (bis zu 450 ch/s), 120 V max.
- DM301: 20-Kanal Multiplexer mit 2 Stromkanälen – Bis zu 1 A, max. 300 V, vielseitig einsetzbar
- DM303: 40-Kanal Single-Ended Multiplexer – Höchste Kanalzahl, gemeinsames Signal-Massepotenzial, ideal für Batterie- und Bauteiltests
- DM304: 4x8 Matrixmodul – 32 Kreuzpunkte, erweiterbar, ideal für Matrix-Schaltanwendungen (keine Verbindung zum internen DMM)
- DM309: Hochspannungs-/Strom-Multiplexer – Bis zu 600 VDC / 400 Vrms, zwei Stromkanäle bis 2 A, für anspruchsvolle Messaufgaben
